Volkswagen Up! Reparaturanleitung :: Fensterheber

Fensterheber vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für den linken Fensterheber. Der Aus- und Einbau des rechten Fensterhebers wird sinngemäß daraus abgeleitet.

Ausbauen

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Türscheibe ausbauen.

-  Fensterhebermotor ausbauen.

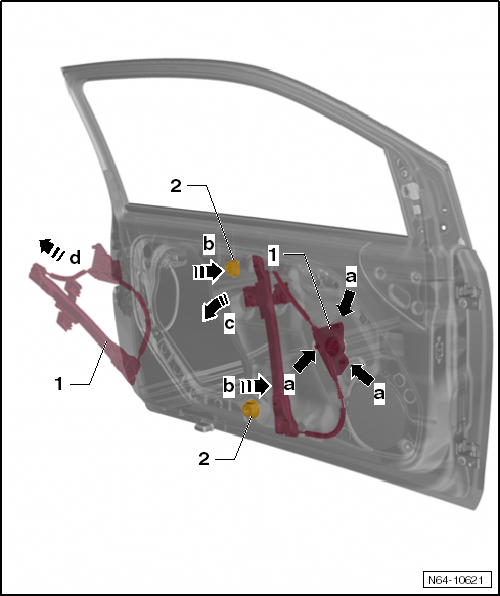

-  Rasthaken der Seiltrommel entriegeln -Pfeile a- und in die Tür schieben.

-  Sechskantmuttern -2- herunterdrehen und Gewindebolzen des Fensterhebers in die Tür schieben -Pfeile b-.

-  Fensterheber in der Tür etwas in -Pfeilrichtung c- verdrehen.

-  Fensterheber -1- durch die Öffnung der Tür herausnehmen -Pfeil d-.

Einbauen

Führen Sie folgende Arbeiten durch:

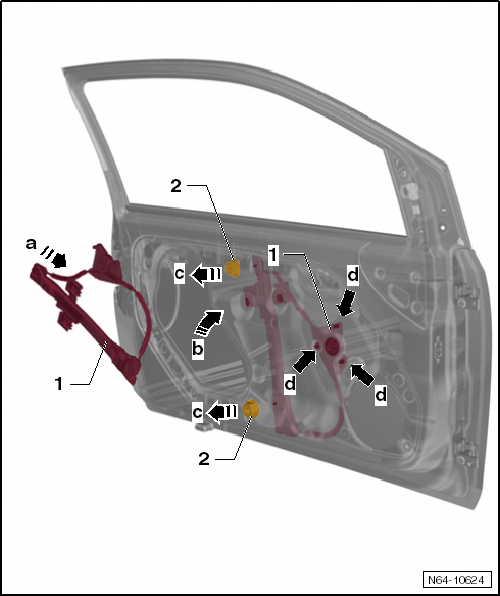

-  Fensterheber -1- durch die Öffnung in die Tür hineinführen -Pfeil a- und in Einbaulage bringen -Pfeil b-.

-  Gewindebolzen des Fensterhebers durch das Türinnenblech stecken -Pfeile c-.

-  Sechskantmuttern -2- festschrauben, Anzugsdrehmoment: 8 Nm.

-  Seiltrommel gegen Türinnenteil drücken -Pfeile d-, bis die Rasthaken hörbar verrasten.

-  Fensterhebermotor einbauen  oder Fensterheberantrieb einbauen

-  Türscheibe einbauen

Fensterhebermotor vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für den linken Fensterhebermotor. Der Aus- und Einbau des rechten Fensterhebers wird sinngemäß daraus abgeleitet.

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Türscheibe mit Klebeband festsetzen, damit sie nicht herunterrutscht.


Vorsicht!

• Zündung und alle elektrischen Verbraucher ausschalten.
• Zündschlüssel abziehen.

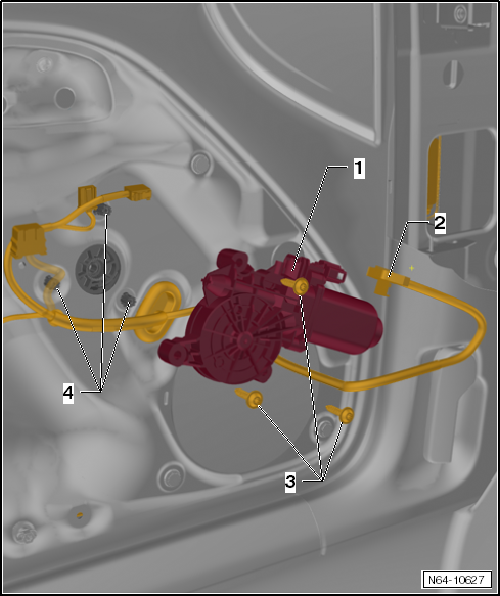

-  Steckverbindung -2- trennen.

-  Schrauben -3- (3 Stück) herausdrehen.

-  Fensterhebermotor mit Steuergerät -1- von den Aufnahmen der Seiltrommel -4- abnehmen.

Einbauen


ACHTUNG!

Bei einem neuen eingebauten Fensterhebermotor (Türsteuergerät) müssen Zusatzfunktionen und die Überschusskraftbegrenzung codiert werden!

Führen Sie folgende Arbeiten durch:

-  Fensterhebermotor -1- auf die Aufnahmen der Seiltrommel -4- stecken. Türscheibe dabei leicht auf und ab bewegen, damit sich die Verzahnung zwischen Fensterhebermotor und Seiltrommel besser findet.

-  Schrauben -3- (3 Stück) eindrehen, Anzugsdrehmoment: 3 Nm.

-  Steckverbindung -2- verbinden.

-  Ein neuer Fensterhebermotor muss mit dem → Fahrzeugdiagnosetester codiert werden.

-  Der Arbeitsablauf und die Hinweise zur Hoch- und Tieflaufautomatik sowie der Ãœberschusskraftbegrenzung sind zu finden in.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Fensterheberantrieb vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen


Hinweis

Der Aus- und Einbau erfolgt nur für den linken Fensterheber. Der Aus- und Einbau des rechten Fensterhebers wird sinngemäß daraus abgeleitet.

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Türscheibe mit Klebeband festsetzen, damit sie nicht herunterrutscht.

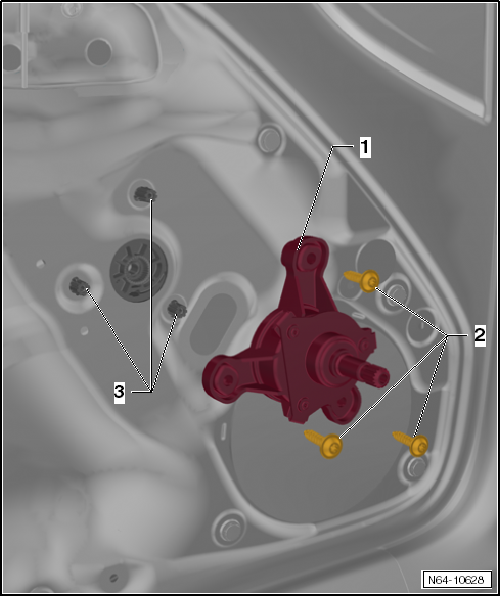

-  Schrauben -2- (3 Stück) herausdrehen.

-  Fensterhebermechanik -1- von den Aufnahmen der Seiltrommel -3- abnehmen.

Einbauen

Einbauen

-  Fensterhebermechanik -1- auf die Aufnahmen der Seiltrommel -3- stecken. Türscheibe dabei leicht auf und ab bewegen, damit sich die Verzahnung zwischen Fensterhebermechanik und Seiltrommel besser findet.

-  Schrauben -2- (3 Stück) eindrehen, Anzugsdrehmoment: 3 Nm.

Fensterkurbel vorn aus- und einbauen

Ausbauen

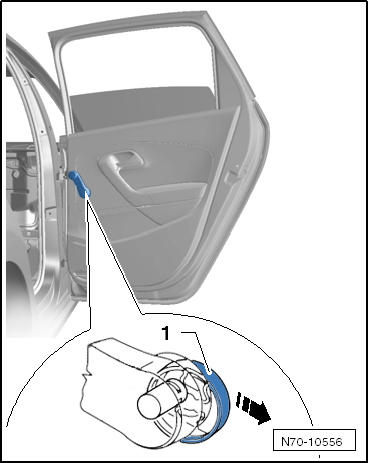

-  Den Distanzring -1- in -Pfeilrichtung- schieben und Fensterkurbel vom Antrieb abziehen.

Einbauen

-  Distanzring einschieben und Fensterkurbel auf den Antrieb drücken.

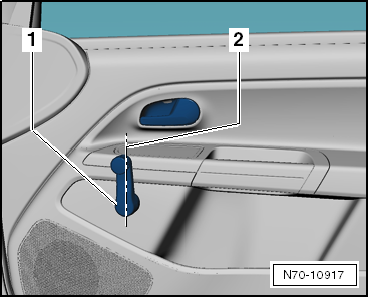

Die Einbaulage der Fensterkurbel -1- bei geschlossener Kurbelscheibe verläuft senkrecht nach oben.

Die Abweichung der Fensterkurbeln zueinander darf maximal 6º betragen.

Fensterbetätigung hinten aus- und einbauen

Ausbauen


Hinweis

Die Fensterbetätigung kann bei ausgebauter und bei eingebauter Türscheibe aus- und eingebaut werden.

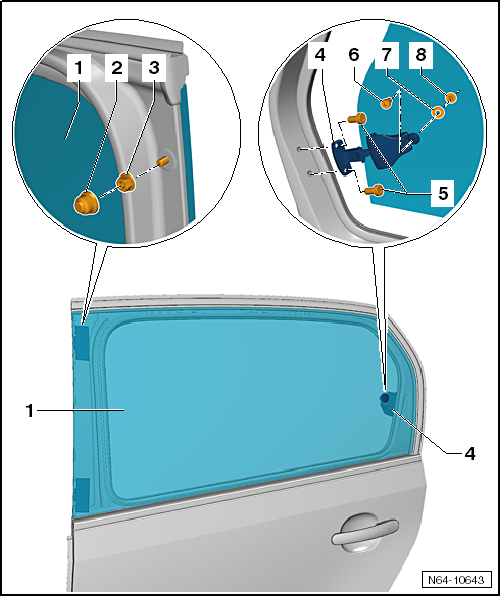

-  Schrauben -5- herausdrehen.

-  Schraube -6- aus der Gewindebuchse -8- herausdrehen.

-  Fensterbetätigung -4- von der Türscheibe -1- abnehmen.

Einbauen

-  Falls notwendig, Türscheibe einbauen

-  Unbeschädigte Dichtung -7- zwischen Türscheibe -1- und Gewindebuchse -8- einlegen.

-  Fensterbetätigung -4- an Türscheibe -1- lose anschrauben.

-  Fensterbetätigung -4- an Tür hinten festschrauben. Anzugsdrehmoment der Schrauben -5-: 8 Nm.

-  Schraube -6- mit der Gewindebuchse -8- verschrauben. Anzugsdrehmoment: 4 Nm.
