Volkswagen Up! Reparaturanleitung :: Türscheiben

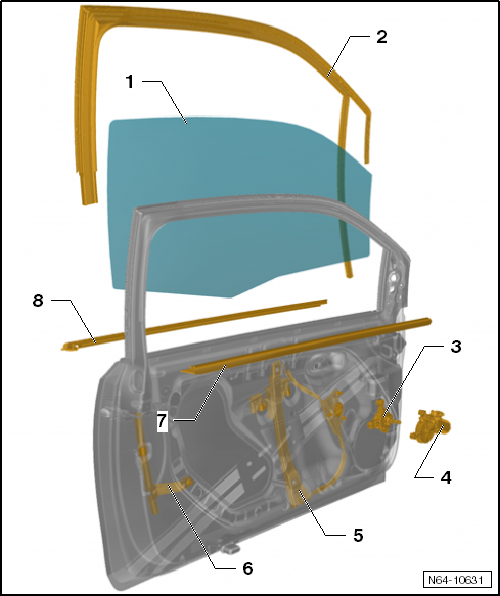

Montageübersicht - Türscheibe vorn


Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

1. Türscheibe
   • aus- und einbauen
2. Fensterführung
   • aus- und einbauen
3. Fensterhebermechanik
   • aus- und einbauen
4. Fensterhebermotor
   • aus- und einbauen
5. Fensterheber
   • aus- und einbauen
6. Führungsschiene
   • Mit zusätzlicher Fensterführung.
7. Fensterschachtleiste innen
8. Fensterschachtleiste außen

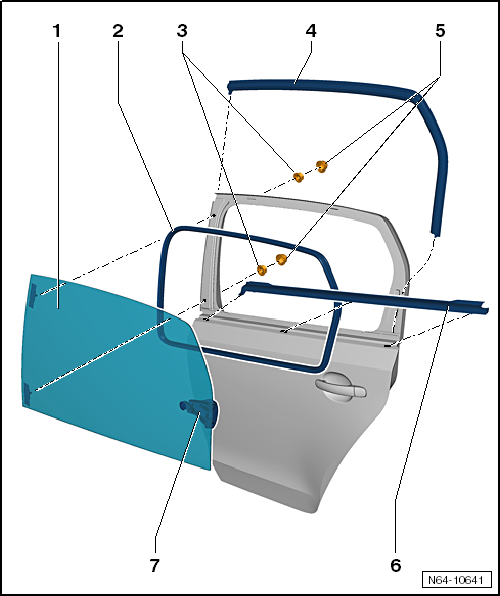

Montageübersicht - Türscheibe hinten

1. Türscheibe
   • aus- und einbauen
2. Dichtung
   • aus- und einbauen
3. Sechskantmutter
   • 2 Stück
   • Anzugsdrehmoment: 8 Nm
4. Fensterführung
   • aus- und einbauen
5. Abdeckkappen
   • 2 Stück
6. Fensterschachtleiste außen
   • aus- und einbauen
7. Fensterbetätigung
   • aus- und einbauen

Türscheibe vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Türscheibe. Die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung ausbauen.

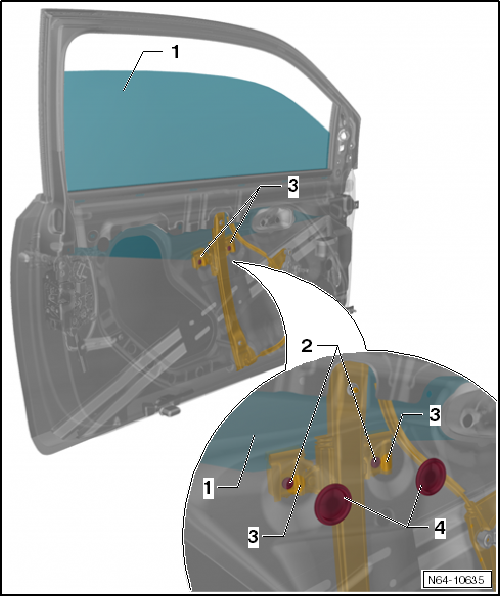

-  Abdeckkappe -4- heraushebeln.

-  Türscheibe -1- absenken, bis die Klemmschrauben -2- der Türscheibe zugänglich sind.


Hinweis

• Wenn der Arbeitsschritt wegen einer Störung am Fensterhebermotor nicht möglich ist, kann der Fensterhebermotor ausgebaut werden.
• Dann kann die Türscheibe in die benötigte Arbeitsposition geschoben werden.

-  Klemmschrauben -2- (2 Stück) lösen, nicht abschrauben. Und Klemmbacken -3- auseinanderdrücken.

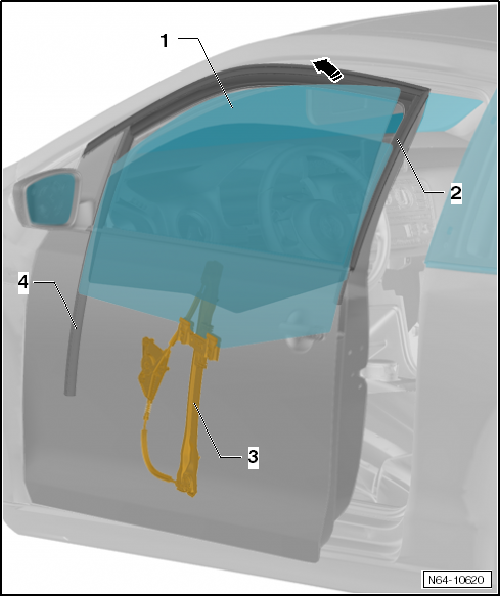

-  Türscheibe -1- nach oben aus dem Fensterheber -3- herausziehen.

-  Türscheibe -1- hinten anheben und nach vorn aus den Fensterführungen -4- herausschwenken -Pfeil-.

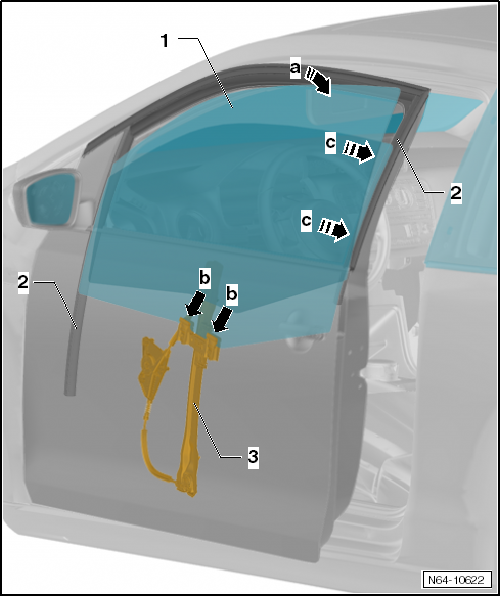

Einbauen

Führen Sie folgende Arbeiten durch:

-  Türscheibe -1- in die Fensterführungen -2- hineinschwenken -Pfeil a-.


Hinweis

Darauf achten, dass die Türscheibe richtig in die Fensterführung eingesetzt ist.

-  Türscheibe ohne Druck -Pfeile b- in die Klemmbacken -3- führen.

-  Türscheibe zum Fensterrahmen -Pfeil c- ausrichten.

-  Klemmschrauben -2- (2 Stück) festziehen, Anzugsdrehmoment: 8 Nm.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

• Bevor die Abdeckkappen -4-, die Abdeckung und die Türverkleidung eingebaut werden, wird eine Funktionsprüfung durchgeführt.

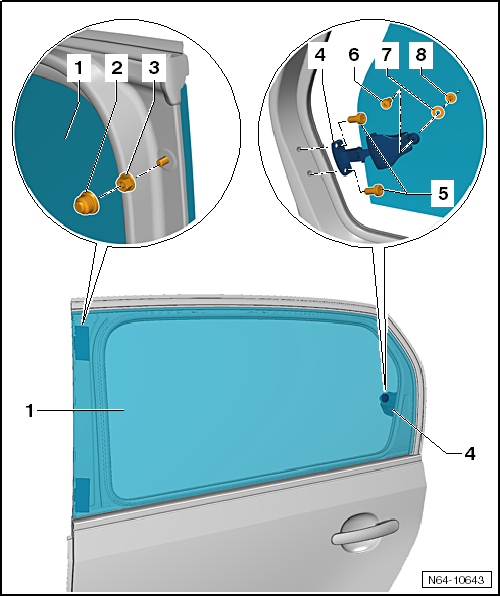

Türscheibe hinten aus- und einbauen

Ausbauen

-  Schrauben -5- herausdrehen.

-  Abdeckkappen -2- abziehen.

-  Sechskantmuttern -3- herunterdrehen und Türscheibe -1- abnehmen.

-  Bei Bedarf Fensterbetätigung -4- ausbauen.

Einbauen

-  Fensterbetätigung -4- ist lose eingebaut.

-  Türscheibe -1- einsetzen und Sechskantmuttern -3- lose aufdrehen.

-  Türscheibe ausrichten.

-  Sechskantmuttern -3- festdrehen, Anzugsdrehmoment: 8 Nm.

-  Fensterbetätigung -4- an Tür hinten festschrauben. Anzugsdrehmoment der Schrauben -5-: 8 Nm.

-  Schraube -6- mit der Gewindebuchse -8- verschrauben. Anzugsdrehmoment: 4 Nm.

-  Abdeckkappen -2- aufdrücken.

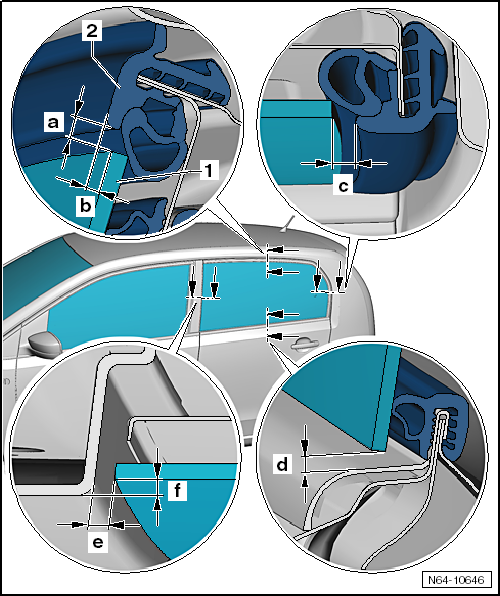

Einbaumaße

1. Türscheibe

• Spaltmaß -a- 3,5 mm +- 1 mm
• Tiefenmaß -b- 3,4 mm +- 0,5 mm
• Spaltmaß -c- 3,5 mm +- 0,5 mm
• Spaltmaß -d- 3,8 mm +- 0,5 mm
• Spaltmaß -e- 4,2 mm +- 0,5 mm
• Tiefenmaß -f- 4,9 mm +- 0,1 mm

2. Fensterführung
