Fensterführung vorn aus- und einbauen


Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Fensterführung. Der Aus- und Einbau der rechten Fensterführung wird sinngemäß daraus abgeleitet.
• Fensterführung beim Abheben nicht biegen!

Ausbauen

-  Fensterschachtleiste innen ausbauen.

-  Fensterschachtleiste außen ausbauen.

-  Je nach Ausstattung elektrisch oder manuell verstellbaren Außenspiegel ausbauen.

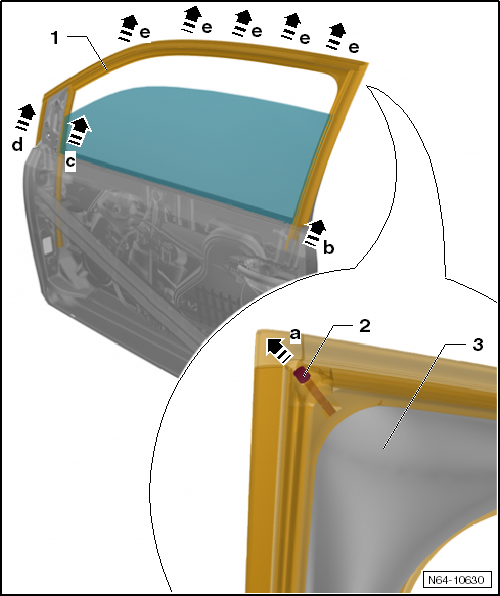

-  Sicherungsstift -2- herausziehen -Pfeil a-.

-  Von innen die Dichtlippe der Fensterführung -1- vom Türflansch -3- abkrempeln.

-  Fensterführung -1- aus den Aufnahmen der Tür herausziehen -Pfeile b, c und d-.

-  Fensterführung -1- rundherum gleichmäßig -Pfeile e- vom Türflansch -3- abziehen.

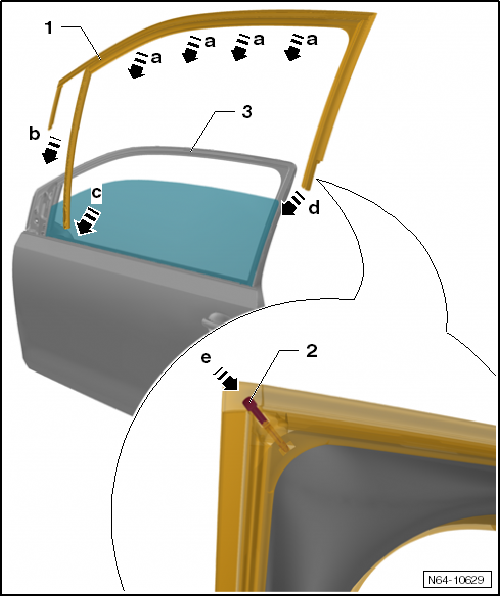

Einbauen

-  Fensterführung zum leichteren Einbau mit Seifenwasser einsprühen.

-  Fensterführung -1- nach vorn verlaufend auf Türflansch -3- aufstecken -Pfeile a-.

-  Fensterführung -1- in die Aufnahmen der Tür hineinschieben -Pfeile b, c und d-.

-  Von innen die Dichtlippe der Fensterführung auf den Türflansch -2- krempeln.

-  Sicherungsstift -2- hineinschieben -Pfeil e-.


Hinweis

Beim Einbau der Fensterführung -1- auf einen gleichmäßigen Sitz achten (Windgeräusche).

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Führungsschiene

Führungsschiene aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Führungsschiene. Der Aus- und Einbau der rechten Führungsschiene wird sinngemäß daraus abgeleitet.

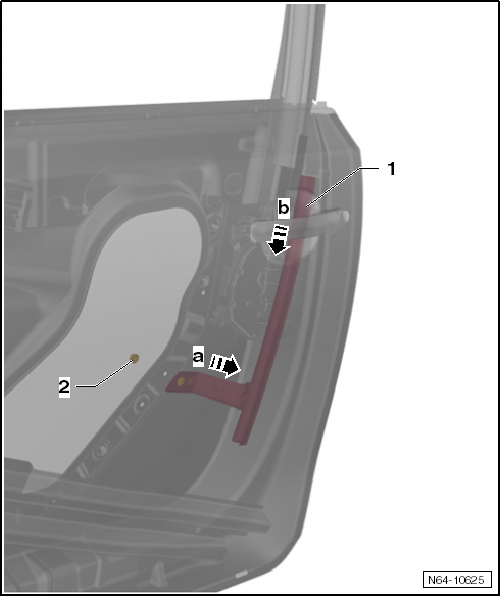

Ausbauen

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung ausbauen

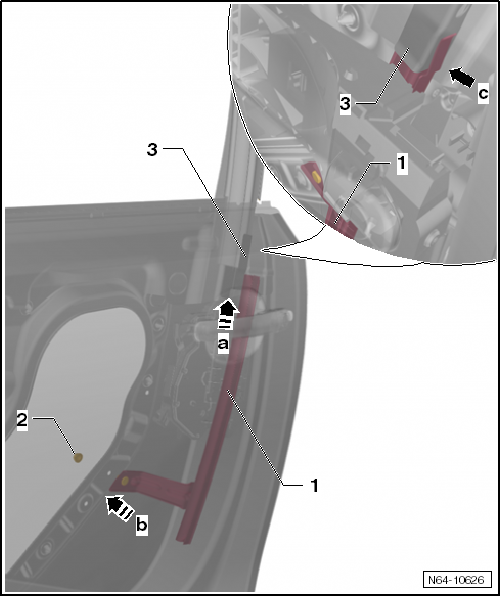

-  Sechskantmutter -2-herunterdrehen.

-  Führungsschiene -1- nach innen schieben -Pfeil a-. Und nach unten aus der Fensterführung ziehen -Pfeil b-.

Einbauen

-  Führungsschiene -1- in die Fensterführung -3- schieben -Pfeil a-.

-  Die Klammer der Führungsschiene muss passgenau auf die Fensterführung geschoben werden -Pfeil c-.

-  Gewindebolzen der Führungsschiene durch die Tür schieben -Pfeil b-.

-  Sechskantmutter -2- festschrauben, Anzugsdrehmoment: 8 Nm.

Zusätzliche Fensterführung aus- und einbauen


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste innen. Der Aus- und Einbau der rechten Fensterführung wird sinngemäß daraus abgeleitet.

Ausbauen

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung ausbauen.

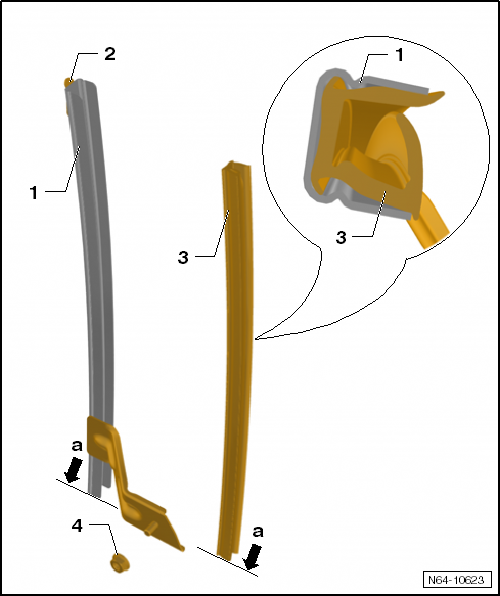

-  Zusätzliche Fensterführung -3- von der Führungsschiene -1- abziehen.

Einbauen

-  Zusätzliche Fensterführung -3- in die Führungsschiene -2- einsetzen.

-  Zusätzliche Fensterführung und Führungsschiene an der Unterkante zueinander ausrichten -Pfeile a-.

Fensterführung hinten aus- und einbauen

Ausbauen

-  Türscheibe hinten ausbauen.

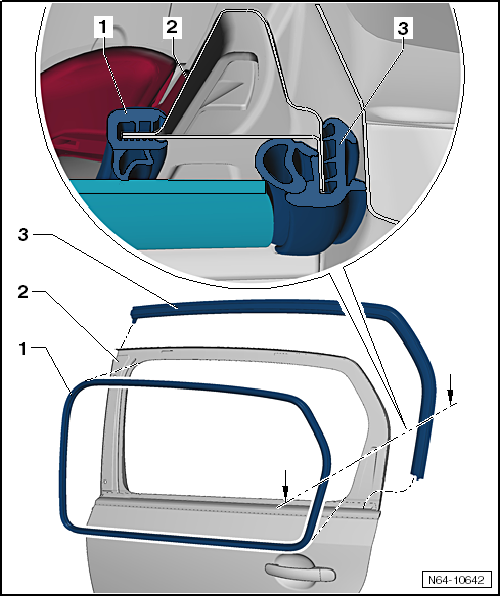

-  Fensterführung -3- vom Blechflansch -2- abziehen. Dabei nicht verbiegen.

Einbauen

-  Fensterführung-3- auf Blechflansch -2- aufdrücken.

-  Türscheibe hinten einbauen.

Fensterschachtleiste vorn aus- und einbauen

Fensterschachtleiste vorn innen aus- und einbauen


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste innen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

Ausbauen

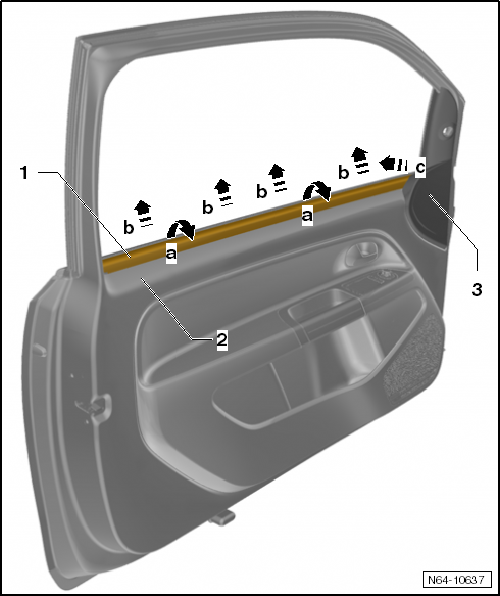

-  Fensterschachtleiste innen -1- aus den Verrastungen im Fensterschacht herausdrehen -Pfeile a-.

-  Fensterschachtleiste innen -1- gleichmäßig in -Pfeile b- und ohne diese zu verbiegen etwas vom Flansch -2- abheben.

-  Fensterschachtleiste innen -1- unter der Abdeckung -3- hervorziehen -Pfeil c-.

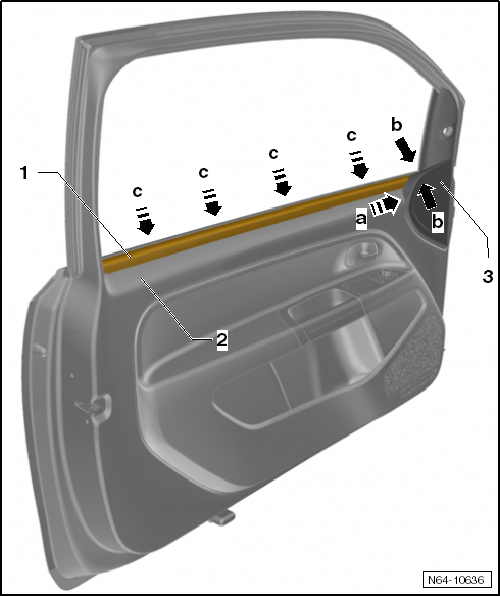

Einbauen

-  Fensterschachtleiste innen -1- unter die Abdeckung -3- schieben -Pfeil c-.

-  Fensterschachtleiste innen -1- vermitteln -Pfeile b- und gleichmäßig -Pfeile c- von Hand auf den Flansch -2- der Tür vorn drücken.

-  Die Fensterschachtleiste innen -1- muss hörbar mit dem Flansch verrasten.

Fensterschachtleiste vorn außen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

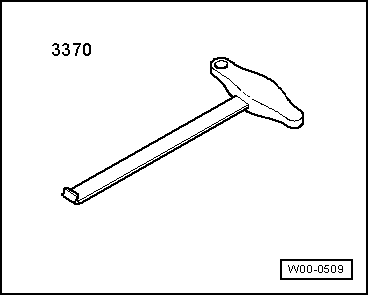

• Haken für Frontend -3370-

Ausbauen


Hinweis

• Der Kern der Fensterschachtleiste außen besteht aus einem Metalleinleger.
• Wenn dieser verbogen wird, kann die Fensterschachtleiste außen nicht mehr geradegebogen werden. Sie bleibt "wellig".
• Daher wird die Fensterschachtleiste außen gleichmäßig und ohne zu verbiegen abgezogen und aufgedrückt.
• Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste außen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

-  Fensterschachtleiste innen ausbauen.

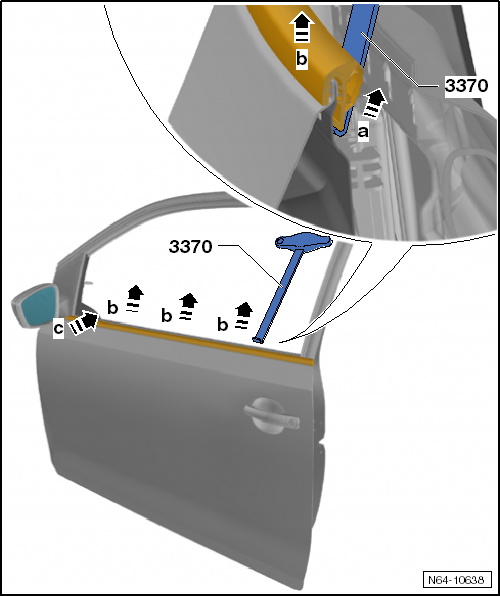

-  Fensterschachtleiste außen mit dem Haken für Frontend -3370- aus den Verrastungen im Flansch ziehen -Pfeil a-.

-  Fensterschachtleiste außen gleichmäßig etwas vom Türflansch vorn abziehen -Pfeile b- ohne die Leiste zu verbiegen.

-  Fensterschachtleiste außen unter dem Außenspiegel hervorziehen -Pfeil c-.

Einbauen


Hinweis

• Das Aufbringen von Montagehilfsmittel ist zulässig.
• Das Montieren der Fensterschachtleiste außen erfolgt ohne Schlagwerkzeug.

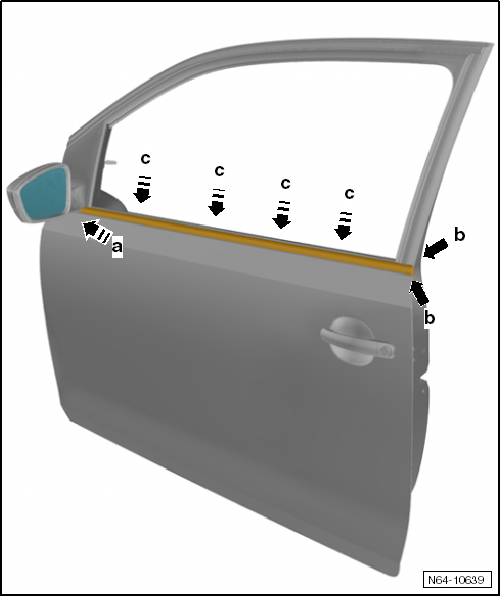

-  Fensterschachtleiste außen unter den Außenspiegel schieben-Pfeil c-.

-  Fensterschachtleiste außen -1- an der B-Säule ausrichten -Pfeile b- und gleichmäßig von Hand auf den Türflansch vorn drücken -Pfeile c-.

-  Fensterschachtleiste innen einbauen.

Fensterschachtleiste hinten aus- und einbauen


Hinweis

Die Fensterschachtleiste ist an der Tür hinten geklebt. Daher kann die Fensterschachtleiste nicht beschädigungsfrei ausgebaut werden.

Montagehinweise

• Fensterschachtleiste vor dem Ausbauen mit einem Heißluftgebläse -V.A.G 1416- erwärmen.
• Wird eine Fensterschachtleiste aus- und eingebaut, wird zum Entfernen der Klebereste ausschließlich der Klebstoffentferner -D 002 000 10- verwendet.
• Ggf. vorhandene Klebereste des Klebebands mit dem Klebestreifen-Entferner -VAS 6349- entfernen.
• Darauf achten, dass die Klebeflächen staub- und fettfrei sind.
• Die Fensterschachtleiste wird unmittelbar nach der Reinigung aufgeklebt.
• Schutzfolie erst unmittelbar vor der Montage abziehen.
• Die Verarbeitungstemperatur beträgt ca. 21 ºC.

Ausbauen

-  Türscheibe hinten ausbauen.

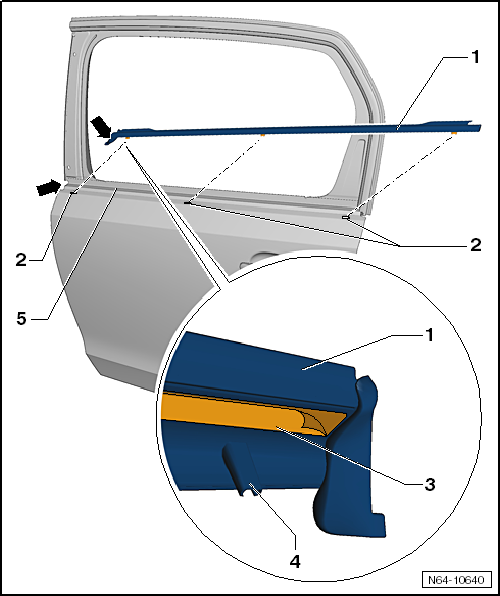

-  Fensterschachtleiste -1- mit dem Heißluftgebläse -V.A.G 1416- erwärmen.

-  Fensterschachtleiste -1- von der Tür -5- abziehen.

Einbauen

-  Klebereste entfernen und Klebefläche -5- mit dem Klebstoffentferner -D 002 000 10- reinigen.

-  Fensterschachtleiste -1- mit den Zentrierdornen -4- an der Tür ausrichten.

-  Schutzfolie -3- des Klebebands abziehen.

-  Fensterschachtleiste -1- fest an die Tür -5- aufdrücken.

Fensterdichtung aus- und einbauen

Ausbauen

-  Türscheibe hinten ausbauen.

-  Dichtung -1- vom Blechflansch -2- abziehen.

Einbauen

-  Dichtung -1- auf Blechflansch -2- aufdrücken.

-  Türscheibe hinten einbauen.
