Volkswagen Up! Reparaturanleitung :: Steuerzeiten prüfen

Steuerzeiten prüfen, bei Fahrzeugen ohne "OT-Markierung" an der Kurbelwelle

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

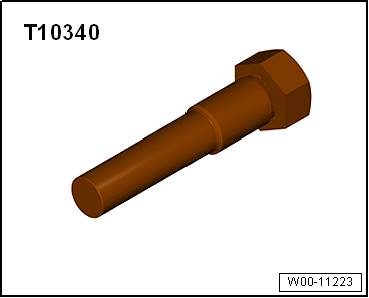

• Fixierschraube -T10340-

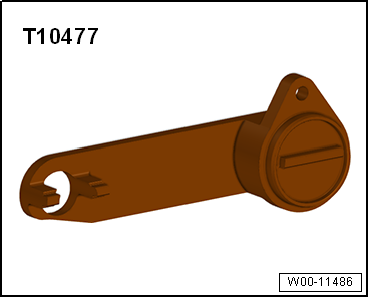

• Nockenwellenfixierung -T10477-

Prüfablauf

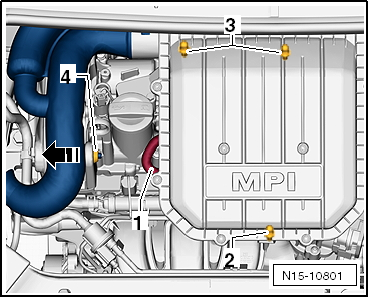

-  Schlauch -1- am Luftfiltergehäuse abziehen.

-  Luftfiltergehäuse an den Punkten -2- und -3- nach oben von den Bolzen ziehen.

-  Luftfiltergehäuse mit dem Ansaugstutzen in -Pfeilrichtung- aus der Lagerung -4- drücken.

-  Luftfiltergehäuse aus dem Motorraum nehmen.

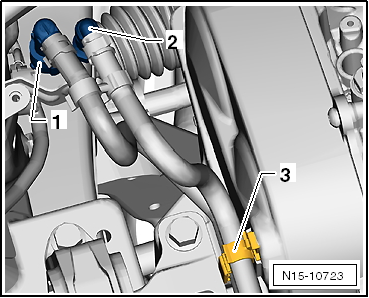

-  Kraftstoffvorlaufleitung -1- und Entlüftungsleitung -2- entriegeln und abziehen.

-  Leitungsführung -3- öffnen und Schläuche herausnehmen.

-  Leitungen verschließen, damit kein Schmutz in das Kraftstoffsystem gelangen kann.

-  Klammern -Peile- aushängen.

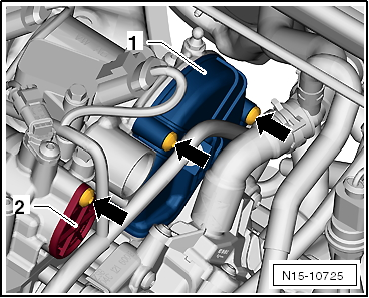

-  Befestigungsschraube -1- abschrauben und Abdeckung -2- abnehmen.

-  Befestigungsschrauben -Pfeile- herausschrauben.

-  Leitungsführung an der Abdeckung ausclipsen.

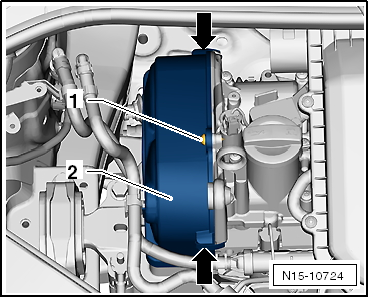

-  Abdeckung -1- und Deckel -2- ausbauen.

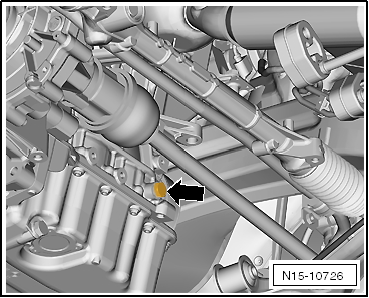

-  Verschlussschraube -Pfeil- aus dem Kurbelgehäuse herausdrehen.

-  Hebebühne ganz herunter lassen.


Hinweis

• Die Hebebühne muss ganz heruntergelassen werden, damit die Fixierschraube -T10340- in das Kurbelgehäuse geschraubt werden kann.
• Bei angehobenem Fahrzeug befindet sich die Gelenkwelle vor der Bohrung.

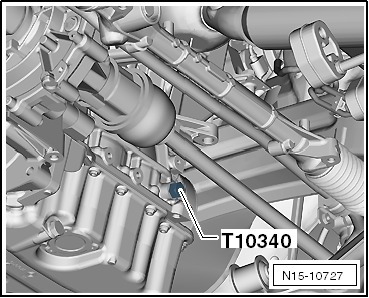

-  Fixierschraube -T10340- von oben bis zum Anschlag in das Kurbelgehäuse einschrauben.

• Wenn die Fixierschraube -T10340- nicht bis zum Anschlag eingedreht werden kann, steht die Kurbelwelle nicht in der richtigen Position!
• In diesem Fall wie nachfolgend beschrieben vorgehen.

-  Fixierschraube herausdrehen.

-  Kurbelwelle 90º in Motordrehrichtung drehen.

-  Fixierschraube -T10340- bis zum Anschlag in das Kurbelgehäuse drehen.

-  Fixierschraube -T10340- mit 30 Nm festziehen.

-  Kurbelwelle bis zum Anschlag in Motordrehrichtung drehen.

Mit der Fixierschraube -T10340- wird die Kurbelwelle in Motordrehrichtung blockiert.

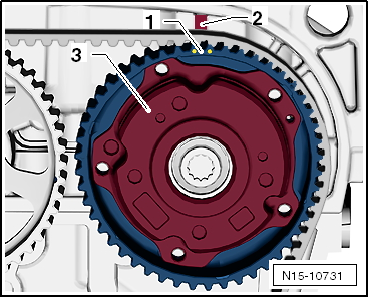

Die markierte Zahnlücke -1- des Nockenwellenstellers -3- steht gegenüber dem Steg -2- am Nockenwellengehäuse.

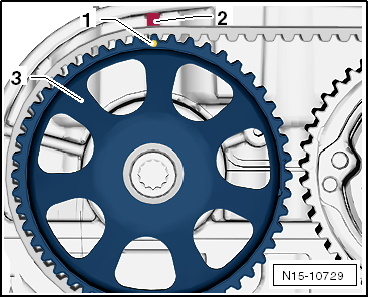

Der markierte Zahn -1- des Auslassnockenwellenrads -3- steht gegenüber dem Steg -2- am Nockenwellengehäuse.

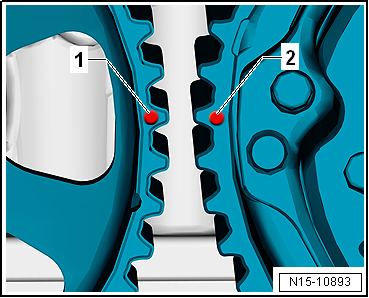

-  Die zusätzliche Markierung -1- an der Auslassnockenwelle und die Markierung -2- an dem Nockenwellenversteller stehen sich leicht versetzt gegenüber.

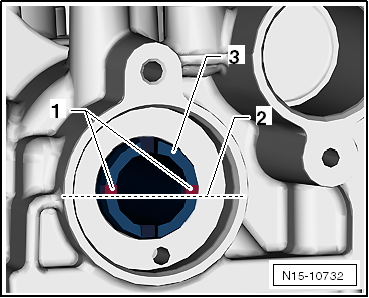

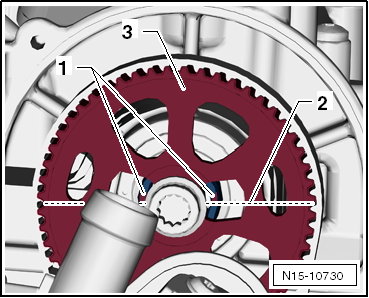

-  Die Nuten -1- der Einlassnockenwelle -3- stehen oberhalb der Nockenwellenmitte -2-.

-  Die Nuten -1- der Auslassnockenwelle stehen oberhalb der Nockenwellenmitte -2-.

-  Die Aussparungen des Zahnrads -3- stehen im Bereich der Nuten leicht nach oben.

• Die Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.
• Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

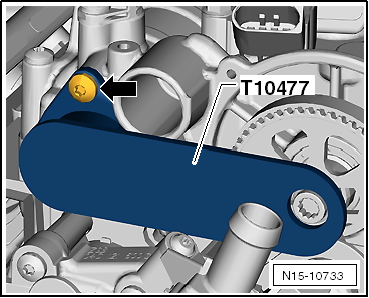

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube -Pfeil- handfest anziehen.

Lässt sich die Nockenwellenfixierung nicht einlegen:

-  Steuerzeiten einstellen  "Steuerzeiten einstellen".

Lässt sich die Nockenwellenfixierung einlegen:

-  Steuerzeiten sind i. O.

-  Der weitere Zusammenbau erfolgt sinngemäß in entgegengesetzter Reihenfolge zum Ausbau.

• Nach Beendigung der Arbeiten ist unbedingt darauf zu achten, dass die Fixierschraube -T10340- und die Nockenwellenfixierung -T10477- ausgebaut sind.

Anzugsdrehmomente

• Anbauten Nockenwellengehäuse  "Montageübersicht - Zylinderkopf"
• Anzugsdrehmoment Verschlussschraube Kurbelgehäuse: 30 Nm

Steuerzeiten prüfen, bei Fahrzeugen mit "OT-Markierung" an der Kurbelwelle

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Fixierschraube -T10340-

• Nockenwellenfixierung -T10477-

Prüfablauf

-  Schlauch -1- am Luftfiltergehäuse abziehen.

-  Luftfiltergehäuse an den Punkten -2- und -3- nach oben von den Bolzen ziehen.

-  Luftfiltergehäuse mit dem Ansaugstutzen in -Pfeilrichtung- aus der Lagerung -4- drücken.

-  Luftfiltergehäuse aus dem Motorraum nehmen.

-  Kraftstoffvorlaufleitung -1- und Entlüftungsleitung -2- entriegeln und abziehen.

-  Leitungsführung -3- öffnen und Schläuche herausnehmen.

-  Leitungen verschließen, damit kein Schmutz in das Kraftstoffsystem gelangen kann.

-  Klammern -Peile- aushängen.

-  Befestigungsschraube -1- abschrauben und Abdeckung -2- abnehmen.

-  Befestigungsschrauben -Pfeile- herausschrauben.

-  Leitungsführung an der Abdeckung ausclipsen.

-  Abdeckung -1- und Deckel -2- ausbauen.

Es besteht Beschädigungsgefahr des Motors!Die "OT-Position" ist unbedingt, wie beschrieben, zu prüfen!

Kurbelwelle wie folgt auf "OT" drehen:

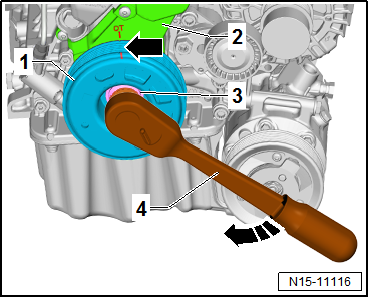

-  An der Zentralschraube -3- die Kurbelwelle mit einer Knarre -4- in Motordrehrichtung -Pfeil- drehen.

• Die "OT-Position" der Kurbelwelle ist erreicht, wenn die Markierung -Pfeil- auf dem Schwingungsdämpfer -1- mit der "OT-Markierung" auf dem unteren Zahnriemenschutz -2- fluchtet.

Es besteht die Gefahr von Motorschäden.Wenn die Nockenwellenfixierung -T10494- nicht bis zum Anschlag eingelegt werden kann, steht die Kurbelwelle nicht in der richtigen Stellung.Kurbelwelle weiter in Motordrehrichtung -Pfeilrichtung- drehen, bis die "OT-Markierung" wieder erreicht ist.

Die markierte Zahnlücke -1- des Nockenwellenstellers -3- steht gegenüber dem Steg -2- am Nockenwellengehäuse.

Der markierte Zahn -1- des Auslassnockenwellenrads -3- steht gegenüber dem Steg -2- am Nockenwellengehäuse.

-  Die zusätzliche Markierung -1- an der Auslassnockenwelle und die Markierung -2- an dem Nockenwellenversteller stehen sich leicht versetzt gegenüber.

-  Die Nuten -1- der Einlassnockenwelle -3- stehen oberhalb der Nockenwellenmitte -2-.

-  Die Nuten -1- der Auslassnockenwelle stehen oberhalb der Nockenwellenmitte -2-.

-  Die Aussparungen des Zahnrads -3- stehen im Bereich der Nuten leicht nach oben.

• Die Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.
• Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube -Pfeil- handfest anziehen.

Lässt sich die Nockenwellenfixierung nicht einlegen:

-  Steuerzeiten einstellen  "Steuerzeiten einstellen".

Lässt sich die Nockenwellenfixierung einlegen:

-  Steuerzeiten sind i. O.

-  Der weitere Zusammenbau erfolgt sinngemäß in entgegengesetzter Reihenfolge zum Ausbau.

Anzugsdrehmomente

• Anbauten Nockenwellengehäuse  "Montageübersicht - Zylinderkopf"
