Volkswagen Up! Reparaturanleitung :: Seitenairbags

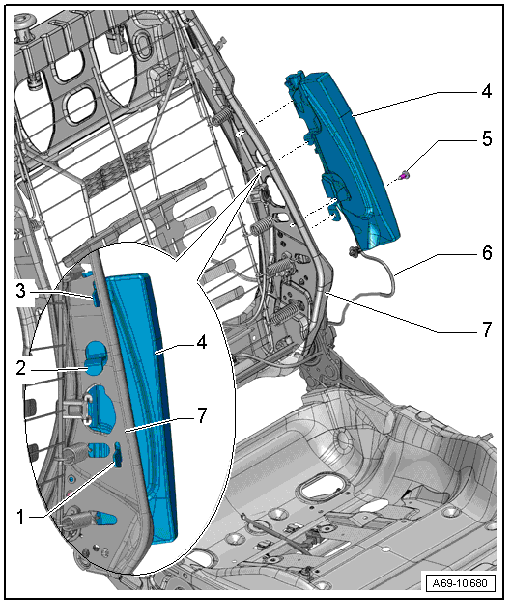

Montageübersicht - Seitenairbag vorn
- Haken unten
- für Befestigung Seitenairbag an Lehnenrahmen
- Haken, Mitte
- für Befestigung Seitenairbag an Lehnenrahmen
- Haken oben
- für Befestigung Seitenairbag an Lehnenrahmen
- Seitenairbag vorn mit Zünder für Seitenairbag Fahrerseite -N199-
- Beifahrerseite: Seitenairbag vorn mit Zünder für Seitenairbag Beifahrerseite
-N200-
ACHTUNG!
Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
- Schraube
- elektrischer Leitungsstrang
- vom Zünder für Seitenairbag Fahrerseite -N199-/ Zünder für Seitenairbag
Beifahrerseite -N200- zur Kupplungsstation
- Lehnenrahmen
Seitenairbag vorn mit Zünder aus- und einbauen
Zünder für Seitenairbag Fahrerseite -N199-/ Zünder für Seitenairbag Beifahrerseite
-N200-
Ausbauen
ACHTUNG!
- Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten mit pyrotechnischen Bauteilen.
- Beachten Sie die zusätzlichen Sicherheitsvorschriften für Seitenairbag.
- Beachten Sie die Vorschriften bezüglich Lagerung, Transport und Entsorgung
von Airbag-, Gurtstraffer- und Batterieabtrennungseinheiten (pyrotechnische
Bauteile).
- Vordersitz ausbauen.
- Lehnenbezug im Bereich des Seitenairbags abpolstern, bis der Seitenairbag
uneingeschränkt zugänglich ist.

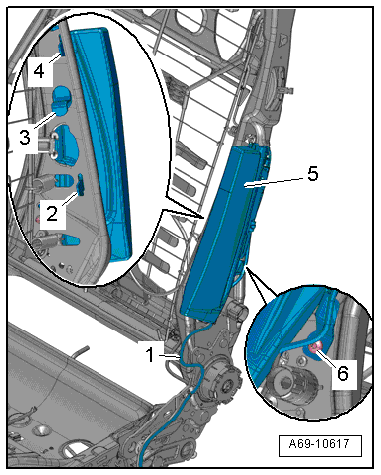

- Schraube -6- herausdrehen.
- Seitenairbag -5- mit den Haken -2, 3, 4- aus dem Lehnenrahmen aushängen
und abnehmen.
ACHTUNG!
Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen
Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen".
Hierzu beispielsweise Schließkeil für Tür kurz anfassen.
- Steckersicherung vorsichtig mit einem kleinen Schraubendreher herausziehen
und elektrische Steckverbindung abziehen.
- Der elektrische Leitungsstrang -1- vom Seitenairbag verbleibt am Sitz.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
ACHTUNG!
- Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
- Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen
der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch
entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.
Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen
