Volkswagen Up! Reparaturanleitung :: Airbag Beifahrerseite

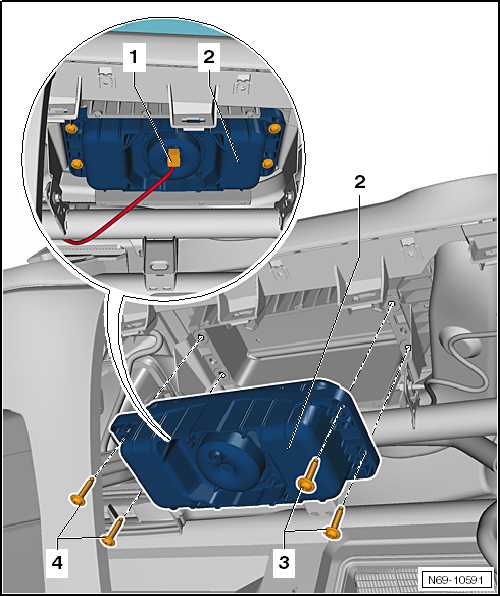

Montageübersicht - Airbag Beifahrerseite

1. Elektrische Steckverbindung
   • für Zünder 1 für Airbag Beifahrerseite -N131-
2. Airbag Beifahrerseite mit Zünder 1 für Airbag Beifahrerseite -N131-


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie die Zuordnung der Airbag-Einheit zur Schalttafel → Elektronischer Teilekatalog.

• Sperren und Aktivieren über Schlüsselschalter möglich
• aus- und einbauen

3. Schraube
   • 2 Stück
   • ersetzen
   • mit Sicherungsmittel D 154 000 A1 einsetzen.
   • 8 Nm
4. Schraube
   • 2 Stück
   • ersetzen
   • mit Sicherungsmittel D 154 000 A1 einsetzen.
   • 8 Nm

Airbag-Einheit Beifahrerseite mit Zünder aus- und einbauen

Ausbauen


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie die Entsorgungsvorschriften für pyrotechnische Bauteile.
• Beachten Sie die Zuordnung der Airbag-Einheit zur Schalttafel → Elektronischer Teilekatalog.

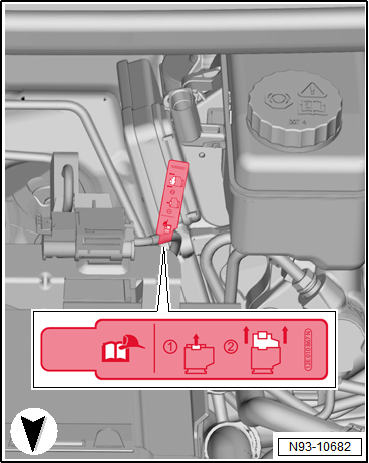

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Handschuhfach ausbauen.


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

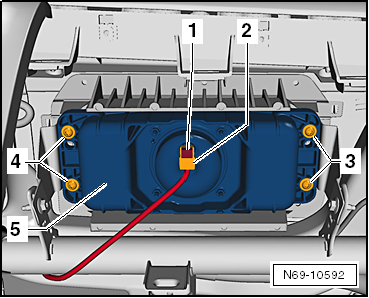

-  Steckersicherung -1- vorsichtig mit einem kleinen Schraubendreher herausziehen -Pfeil- und elektrische Steckverbindung -2- abziehen.

-  Jeweils die 2 Schrauben -3- und -4- herausdrehen.

-  Airbag Beifahrerseite nach unten herausnehmen.


ACHTUNG!

Legen Sie den Airbag so ab, dass das Prallpolster nach oben zeigt.

Einbauen


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.
• Beachten Sie die Zuordnung des Airbags zur Schalttafel → Elektronischer Teilekatalog.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
• Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.

-  Nach einer Airbag-Auslösung Schalttafel ersetzen.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Wenn die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler signalisiert, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen

Schlüsselschalter für Abschaltung Airbag Beifahrerseite aus- und einbauen

Ausbauen

-  Auf der Beifahrerseite die Abdeckung seitlich für Schalttafel ausbauen.

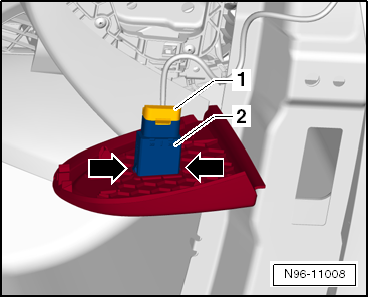

-  Stecker -1- entriegeln und abziehen.

-  Verrastungen -Pfeile- auf beiden Seiten drücken und den Schlüsselschalter für Abschaltung Airbag, Beifahrerseite -E224--2- durch die Abdeckung schieben.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
• Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.

-  Darauf achten, dass der Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- hörbar in die Abdeckung einrastet.

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen

Kontrollleuchte für Airbag Beifahrerseite aus- und einbauen

Die Kontrollleuchte für Airbag Beifahrerseite aus -K145- ist im rechten Schaltermodul Schalttafel Mitte integriert und kann nur gemeinsam mit dem Taster für Warnlicht -E229- und dem Taster für beheizbare Heckscheibe -E230- ersetzt werden.

Ausbauen

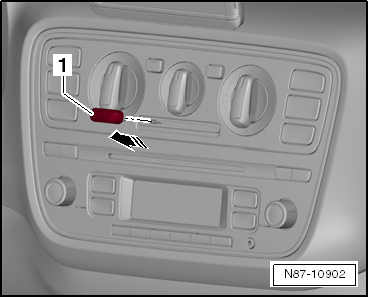

-  Schieberegler für Frisch- und Umluftbetrieb -1- in -Pfeilrichtung- abnehmen.

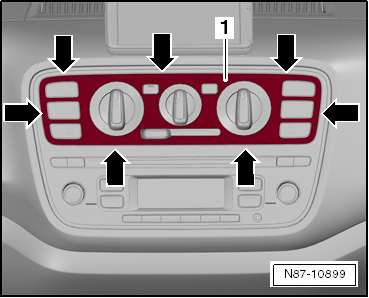

-  Blende -1- mit Demontagekeil -3409- an den entsprechenden Stellen -Pfeile- ausclipsen und Blende -1- abnehmen.

-  Das rechte Schaltermodul Schalttafel Mitte ausbauen → Elektrische Anlage.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Schieberegler für Frisch- und Umluftbetrieb -1- immer mit Steckfuß nach oben anbauen.
