Volkswagen Up! Reparaturanleitung :: Crashsensoren für Airbag

Einbauorteübersicht - Crashsensoren für Airbag


Hinweis

Einbauorteübersicht zeigt einen 2-Türer.

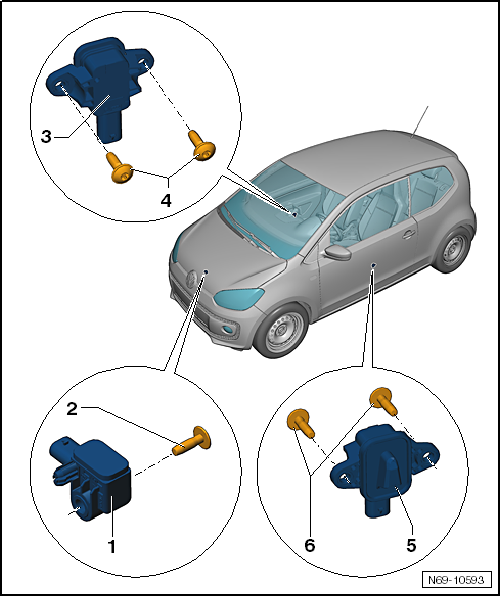

1. Crashsensor für Frontairbag Fahrerseite -G283-
   • Einbauort: in Fahrzeugmitte m Schlossträger
   • aus- und einbauen
2. Schraube
   • 9 Nm
3. Crashsensor für Seitenairbag Beifahrerseite -G180-
   • Einbauort, 2-Türer: unterhalb der Türverkleidung
   • Einbauort, 4-Türer: unterhalb der Einstiegsleiste
   • aus- und einbauen
   • Vorsichtsmaßnahmen beim Umgang mit den Crashsensoren (Drucksensoren) für Seitenairbag vorn
4. Schraube
   • 2-Türer: 2 Schrauben
   • 2-Türer: 1 Nm
   • 4-Türer: 1 Schraube
   • 4-Türer: 9 Nm
5. Crashsensor für Seitenairbag Fahrerseite -G179-
   • Einbauort, 2-Türer: unterhalb der Türverkleidung
   • Einbauort, 4-Türer: unterhalb der Einstiegsleiste
   • aus- und einbauen
   • Vorsichtsmaßnahmen beim Umgang mit den Crashsensoren (Drucksensoren) für Seitenairbag vorn
6. Schraube
   • 2-Türer: 2 Schrauben
   • 2-Türer: 1 Nm
   • 4-Türer: 1 Schraube
   • 4-Türer: 9 Nm

Crashsensor für Frontairbag aus- und einbauen


Hinweis

Abweichend von seiner Bezeichnung ist der Crashsensor für Frontairbag Fahrerseite -G283- in Fahrzeugmitte eingebaut.

Ausbauen


ACHTUNG!

Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Frontklappe öffnen.

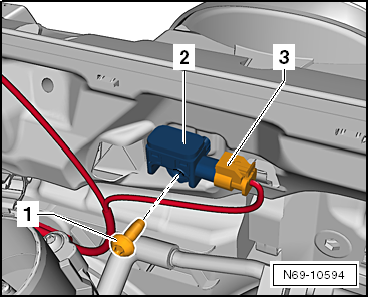

-  Schraube -1- herausdrehen und Crashsensor für Frontairbag Fahrerseite -G283--2- abnehmen.


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

-  Steckersicherung herausziehen und niederdrücken, elektrische Steckverbindung -3- vom Crashsensor für Frontairbag Fahrerseite -G283--2- trennen.

Einbauen


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
• Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Wenn die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler signalisiert, muss der Ereignisspeicher abgefragt, gelöscht und neu abgefragt werden → Fahrzeugdiagnosetester.

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen

Crashsensor für Seitenairbag vorn aus- und einbauen

Crashsensor für Seitenairbag Fahrerseite -G179-/ Crashsensor für Seitenairbag Beifahrerseite -G180-

Ausbauen, 2-Türer


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie Vorsichtsmaßnahmen für Crashsensoren (Drucksensoren) für Seitenairbag vorn.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Türverkleidung ausbauen.


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

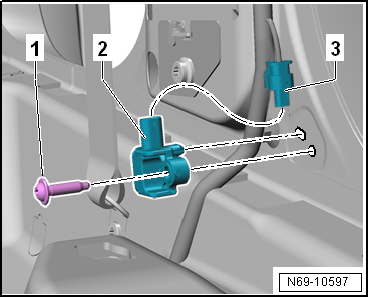

-  Steckersicherung -5- herausziehen -Pfeil- und niederdrücken, elektrische Steckverbindung -4- am Crashsensor trennen.

-  Schrauben -1, 3- herausdrehen und Crashsensor -2- für Seitenairbag abnehmen.

Einbauen, 2-Türer


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie Vorsichtsmaßnahmen für Crashsensoren (Drucksensoren) für Seitenairbag vorn.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
• Für die störungsfreie Funktion des Crashsensors (Drucksensor) muss sichergestellt sein, dass die Dichtigkeit der Tür gewährleistet ist.
• Sämtliche Komponenten (zum Beispiel Abdeckung, Lautsprecher, Türverkleidung) müssen korrekt verbaut sein.
• Die Halteclips für Türverkleidung dichten das System ab. Ersetzen Sie die Halteclips falls erforderlich.
• Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Wenn die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler signalisiert, muss der Ereignisspeicher abgefragt, gelöscht und neu abgefragt werden → Fahrzeugdiagnosetester.

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen

Ausbauen, 4-Türer


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie Vorsichtsmaßnahmen für Crashsensoren für Seitenairbag vorn.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Einstiegsleiste ausbauen, 4-Türer.


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

-  Steckersicherung entsichern und elektrische Steckverbindung -3- am Crashsensor -2- trennen.

-  Schraube -1- herausdrehen und Crashsensor -2- für Seitenairbag abnehmen.

Einbauen, 4-Türer


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Beachten Sie Vorsichtsmaßnahmen für Crashsensoren für Seitenairbag vorn.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
• Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Wenn die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler signalisiert, muss der Ereignisspeicher abgefragt, gelöscht und neu abgefragt werden → Fahrzeugdiagnosetester.

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen
