Volkswagen Up! Reparaturanleitung :: Scheibenwisch-und Waschanlage

Schlauchkupplungen der Waschwasserleitungen

Folgende Schlauchkupplungsarten werden zum Anschluss der Schläuche an Pumpen und Spritzdüsen bzw. als Trennstellen verwendet:

Front- und Heckscheibenwaschanlage

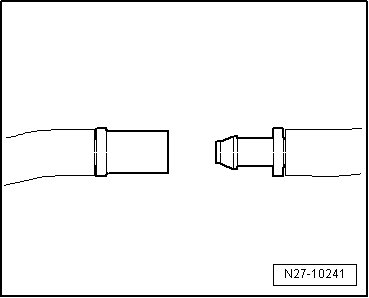

-  Zum Lösen des Anschlusses beide Kupplungsteile auseinanderziehen (keine Sicherung).

-  Zum Befestigen des Anschlusses beide Kupplungsteile fest zusammendrücken, bis diese hör- und fühlbar verrasten.

VW UP. Elektrische Anlage Allgemeine Informationen

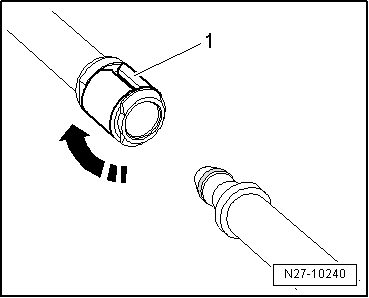

-  Zum Lösen des Anschlusses den Sicherungsring -1- um 90º verdrehen -Pfeil- und den Schlauchanschluss abziehen.

-  Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsring -1- verdrehen -Pfeil-, bis dieser verrastet.

VW UP. Elektrische Anlage Allgemeine Informationen

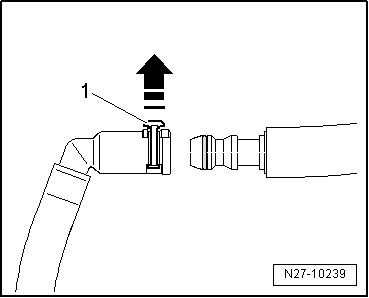

-  Zum Lösen des Anschlusses den Sicherungsclip -1- ca. 1 mm hochziehen -Pfeil- und den Schlauchanschluss abziehen.

-  Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

-  Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

VW UP. Elektrische Anlage Allgemeine Informationen

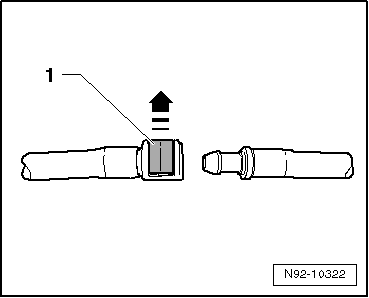

-  Zum Lösen des Anschlusses den Sicherungsclip -1- hochziehen -Pfeil- und den Schlauchanschluss abziehen.

-  Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

VW UP. Elektrische Anlage Allgemeine Informationen


Scheinwerferreinigungsanlage

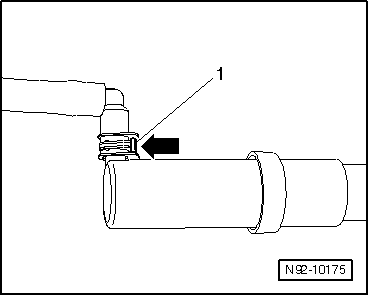

-  Zum Lösen des Anschlusses den Sicherungsclip -1- drücken -Pfeil- und den Schlauchanschluss abziehen.

-  Zum Befestigen des Anschlusses den Sicherungsclip gedrückt halten -Pfeil- und den Schlauchanschluss aufstecken. Prüfen Sie das sichere Verrasten des Sicherungsclips durch einen Abziehversuch ohne den Clip zu drücken.

VW UP. Elektrische Anlage Allgemeine Informationen


Schlauchreparatur

Für die Reparatur von Schläuchen der Waschanlagen wurde ein Reparaturkonzept entwickelt. Als Ersatzteile werden verschiedene Anschlussstücke, spezielle EPDM-Schläuche (Ethylene Propylene Diene Monomer) sowie Schrumpfschlauch angeboten.

Allgemeine Beschreibung

Reparaturlösung für Glattrohr

Repariert werden können Glattrohre mit Durchmesser 5x1 mm oder 6x1 mm mit EPDM-Schlauch.

-  Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Glattrohr heraus.

-  Wählen Sie den passenden EPDM-Schlauch -2- und Kabelbinder nach dem Elektronischen Teilekatalog (ETKA) aus.

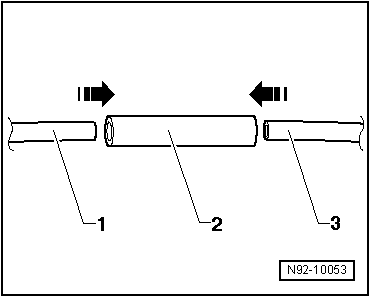

-  Längen Sie den EPDM-Schlauch -2- so ab, dass Sie die Glattrohrenden -1- und -3- jeweils circa 10 mm in den EPDM-Schlauch -2- einschieben können.

VW UP. Elektrische Anlage Allgemeine Informationen

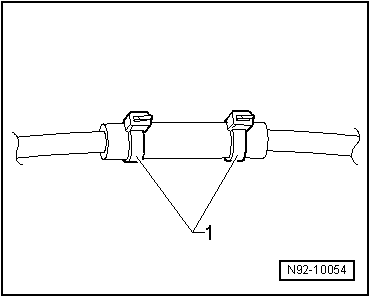

-  Sichern Sie die Reparaturstelle mit Kabelbindern -1-.

VW UP. Elektrische Anlage Allgemeine Informationen


Reparaturlösung für Wellrohr

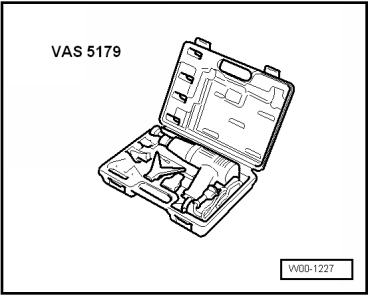

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

VW UP. Elektrische Anlage Allgemeine Informationen


-  Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Wellrohr heraus.

-  Wählen Sie die passenden Anschlussstücke -2- und -3- sowie passenden Schrumpfschlauch nach dem Elektronischen Teilekatalog (ETKA) aus.

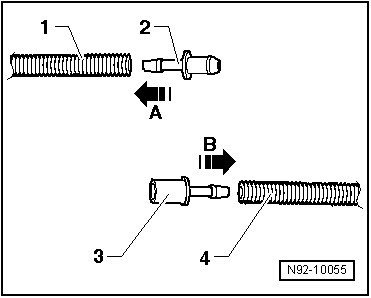

-  Erwärmen Sie das Ende des Wellrohrs -1-.

-  Drücken Sie das Anschlussstück -2- in das Wellrohr -2- hinein -Pfeil A-.

-  Erwärmen Sie das Ende des Wellrohrs -4-.

-  Drücken Sie das Anschlussstück -3- in das Wellrohr -4- hinein -Pfeil B-.

VW UP. Elektrische Anlage Allgemeine Informationen

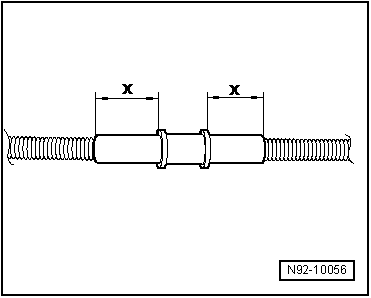

-  Längen Sie den Schrumpfschlauch so ab, dass das Wellrohr an beiden Seiten mindestens 20 mm -Maß x- durch den Schrumpfschlauch überdeckt wird.

-  Schieben Sie den Schrumpfschlauch über das Wellrohr, verkuppeln Sie die Anschlussstücke und sichern Sie die Reparaturstelle mit dem Schrumpfschlauch.

VW UP. Elektrische Anlage Allgemeine Informationen


Unterscheidungsmerkmale gelenkfreier Wischerblätter

Unterscheidungsmerkmale der Firmen Bosch und Federal Mogul.

Beim Ersetzen der Wischergummis ist auf die Herstellerfirma zu achten. Es muss beim Ersetzen der Wischerblätter derselbe Hersteller verwendet werden.

Die Wischerblätter können anhand der Befestigung für den Wischerarm identifiziert werden.

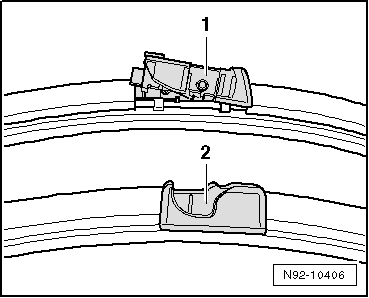

Wischerblätter der Firma Bosch -1 und 2-:

VW UP. Elektrische Anlage Allgemeine Informationen

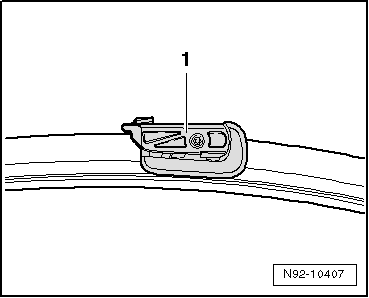

Wischerblatt der Firma Federal Mogul -1-:

VW UP. Elektrische Anlage Allgemeine Informationen
