Volkswagen Up! Reparaturanleitung :: Nahtabdichtung

Nahtabdichtung der Karosserie vorn


Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

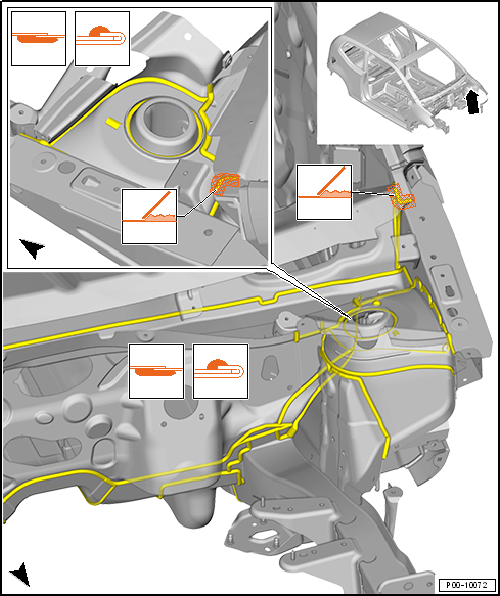

Nahtabdichtung Stirnwand

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Ãœberstand der Dichtmasse von insgesamt 8 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

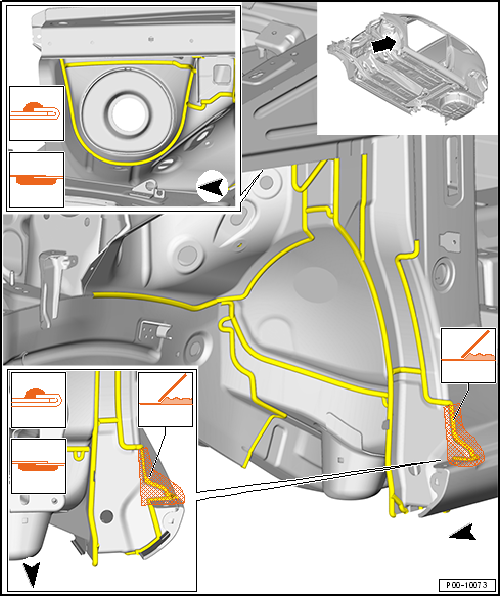

Nahtabdichtung Radhausschale vorn links

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Ãœberstand der Dichtmasse von insgesamt 8 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

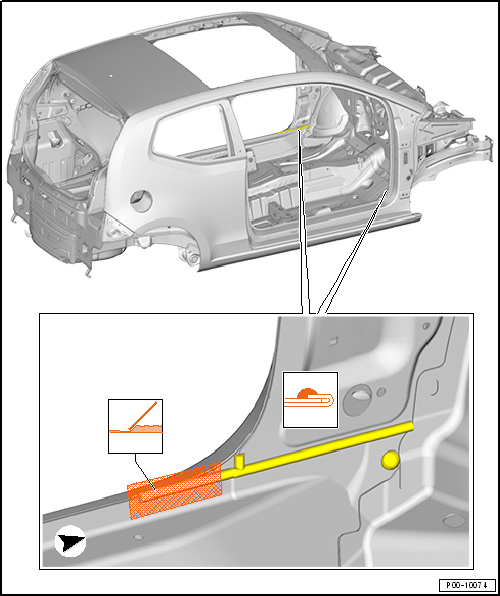

Nahtabdichtung Unterholm innen, Verstärkung A-Säule

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

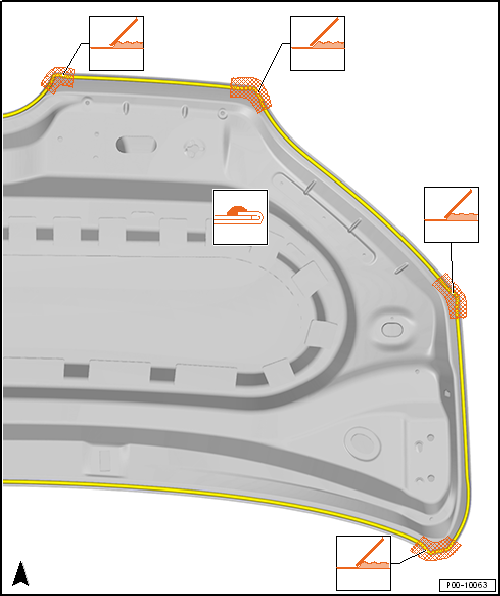

Nahtabdichtung Frontklappe

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

Nahtabdichtung der Karosserie Mitte


Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

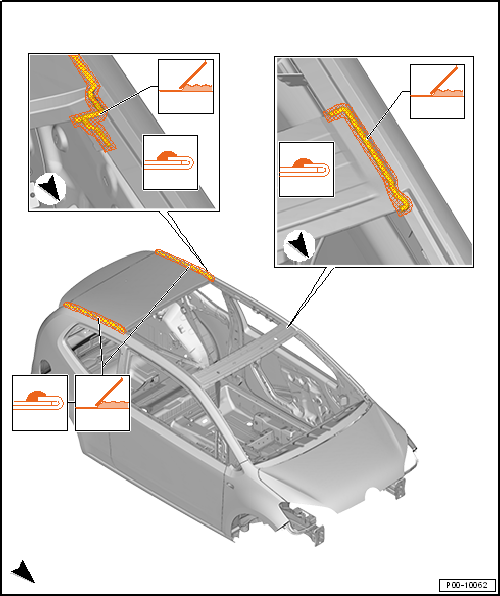

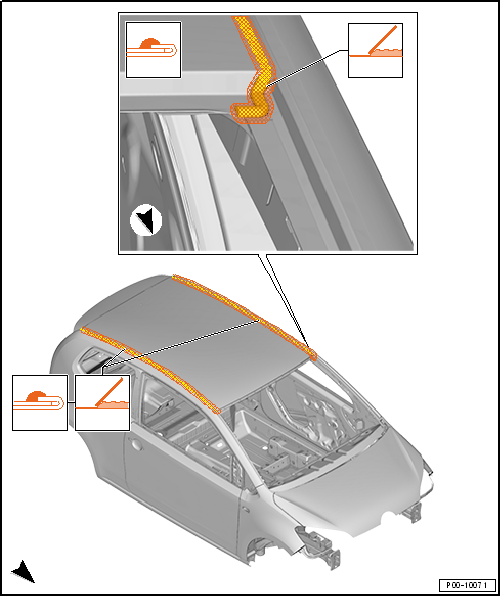

Nahtabdichtung Dach

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

Nahtabdichtung Dach mit Panorama-Schiebedach

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

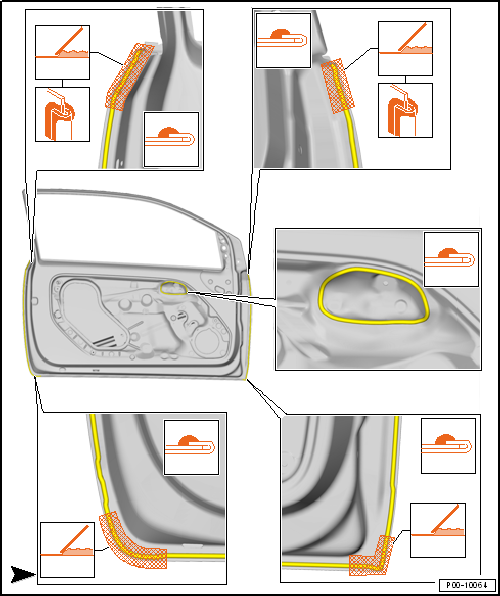

Nahtabdichtung Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

- Abdichten Falzschlaufe

• Nach dem Auftragen der Abdichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken, damit die Falzschlaufe geschlossen bleibt.

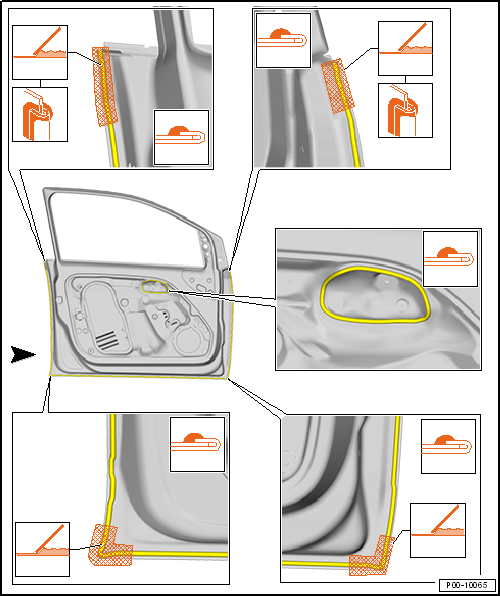

Nahtabdichtung Tür vorn, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

- Abdichten Falzschlaufe

• Nach dem Auftragen der Abdichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken, damit die Falzschlaufe geschlossen bleibt.

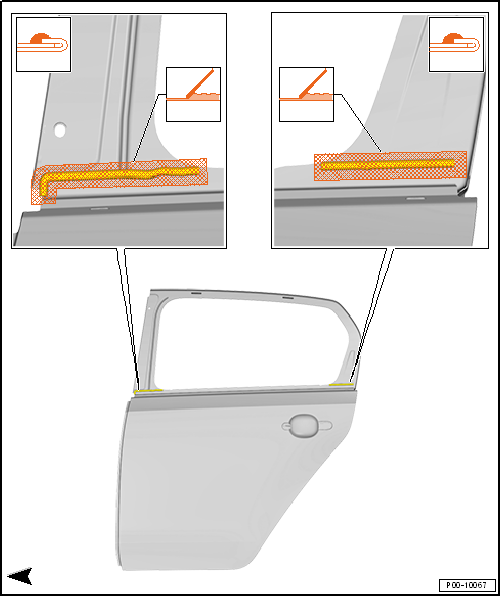

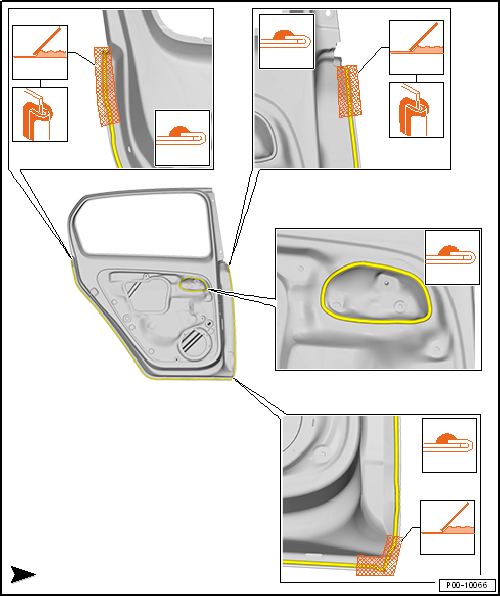

Nahtabdichtung Tür hinten, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

- Abdichten Falzschlaufe

• Nach dem Auftragen der Abdichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken, damit die Falzschlaufe geschlossen bleibt.

Nahtabdichtung Tür hinten außen, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

Nahtabdichtung der Karosserie hinten


Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

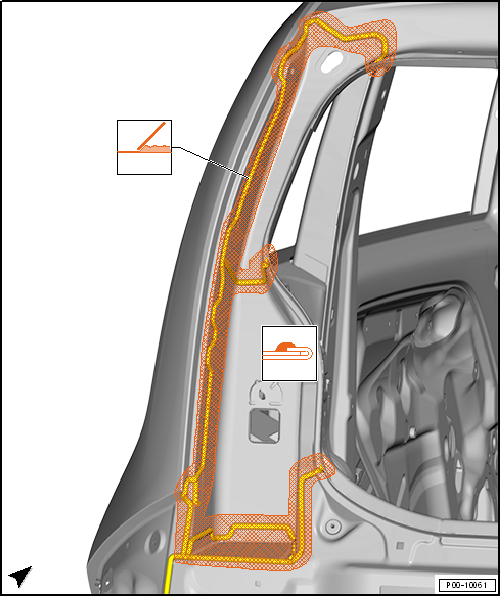

Nahtabdichtung C-Säule

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

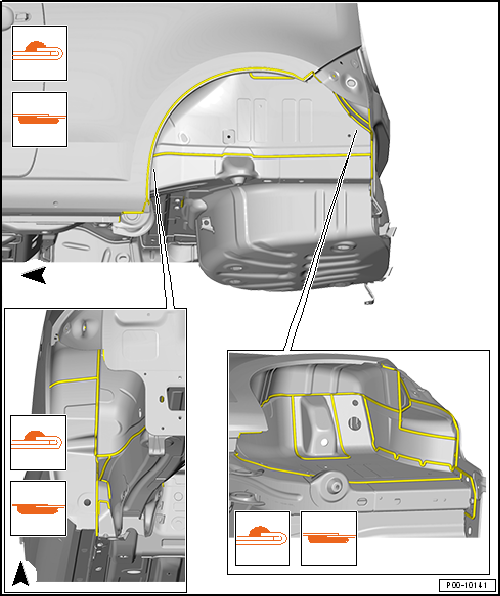

Nahtabdichtung Radhaus hinten

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Ãœberstand der Dichtmasse von insgesamt 8 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

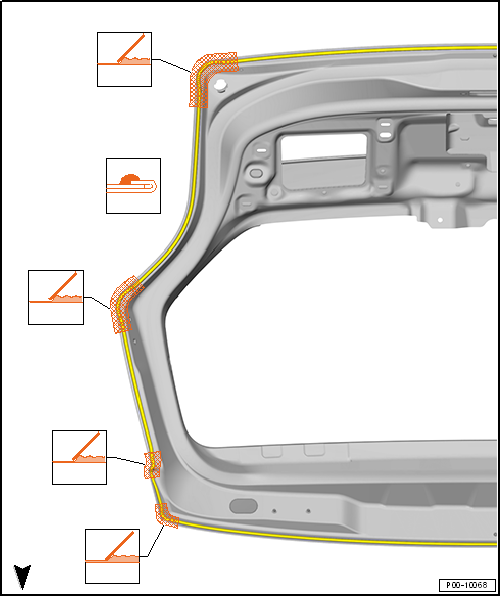

Nahtabdichtung Heckklappe

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.
