Volkswagen Up! Reparaturanleitung :: Abdeckstellen
Abdeckstellen der Karosserie vorn

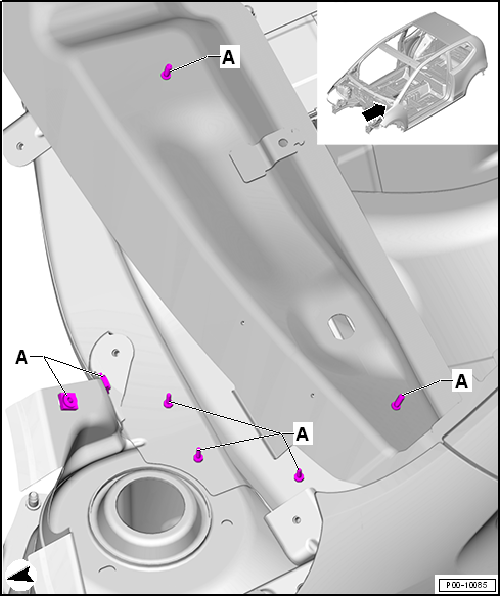

Abdeckstellen Wasserkasten links
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5962.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

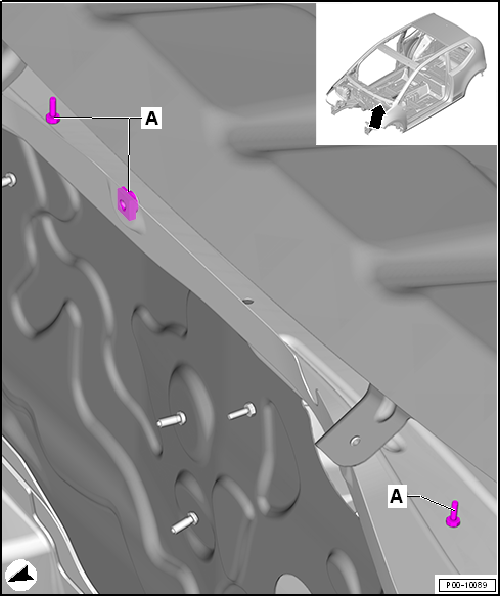

Abdeckstellen Wasserkasten Mitte
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5963.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

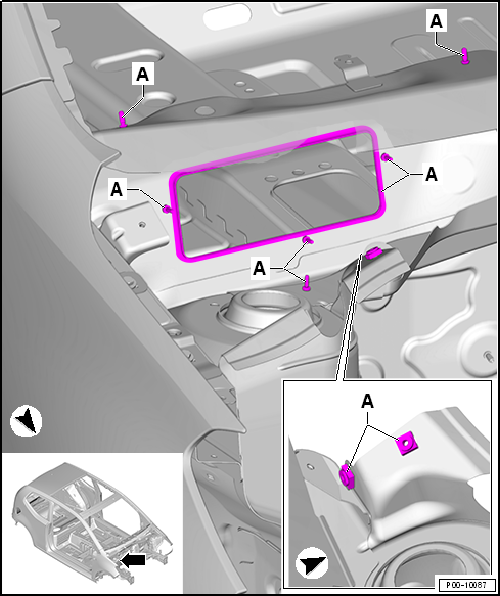

Abdeckstellen Wasserkasten rechts
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5964.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

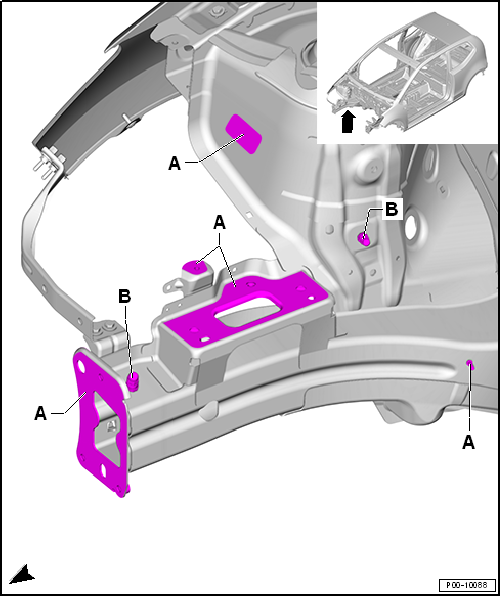

Abdeckstellen Motorraum rechts
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5965.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
- Gewinde frei von Lack, Abdichtmasse und Wachs

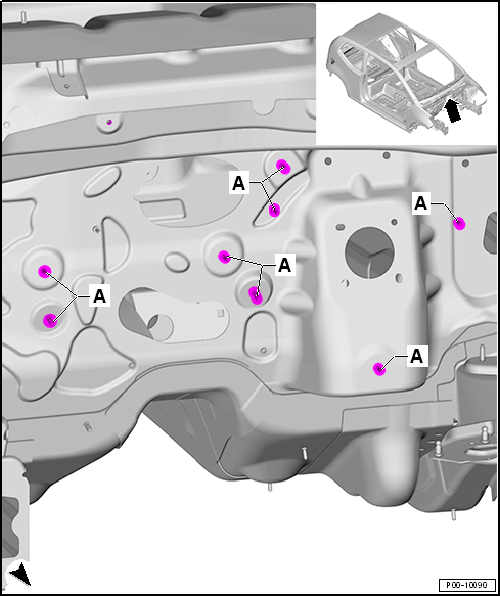

Abdeckstellen Motorraum Mitte
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5966.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

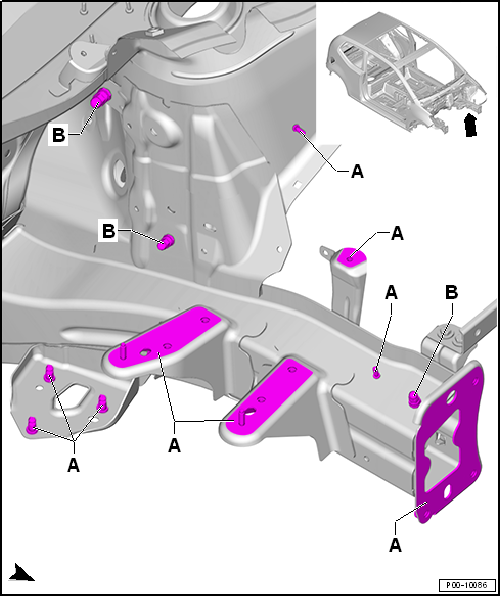

Abdeckstellen Motorraum links
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5967.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
- Gewinde frei von Lack, Abdichtmasse und Wachs

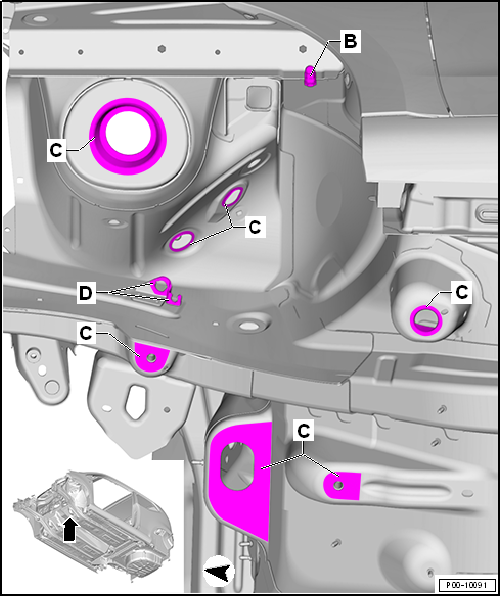

Abdeckstellen Radhaus vorn links
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5968.png)
- Gewinde frei von Lack, Abdichtmasse und Wachs
- Gewinde und Anlagefläche frei von Abdichtmasse
- Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

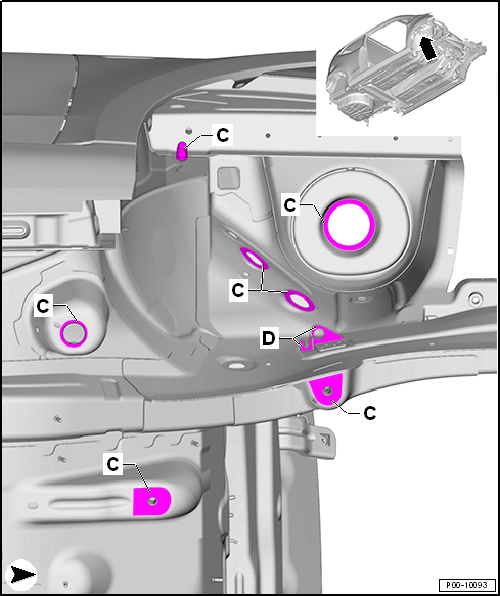

Abdeckstellen Radhaus vorn rechts
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5969.png)
- Gewinde und Anlagefläche frei von Abdichtmasse
- Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

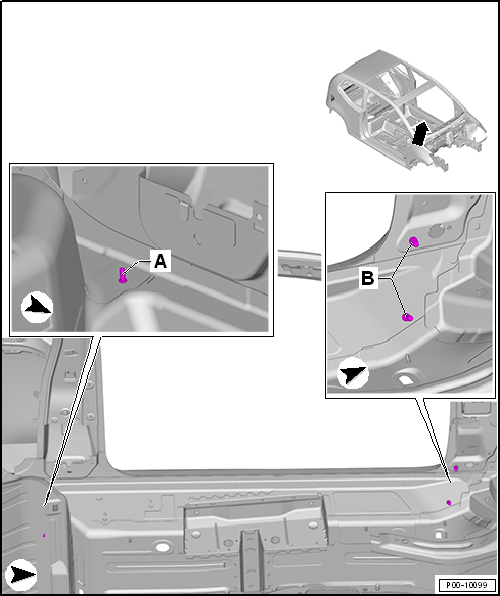

Abdeckstellen Unterholm innen
Linke Seite dargestellt, rechte Seite spiegelbildlich
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5970.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
- Gewinde frei von Lack, Abdichtmasse und Wachs
Abdeckstellen der Karosserie hinten

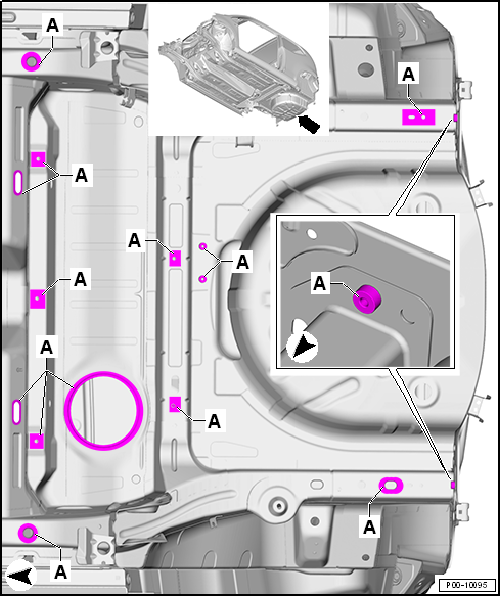

Abdeckstellen Unterboden
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5971.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

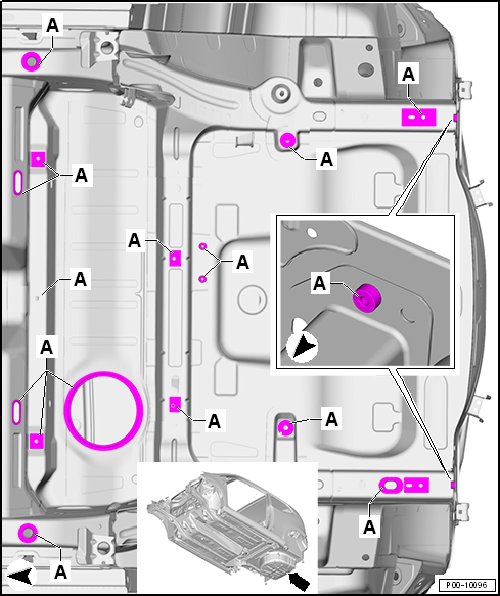

Abdeckstellen Unterboden bei CNG-Fahrzeugen (Gasfahrzeug)
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5972.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

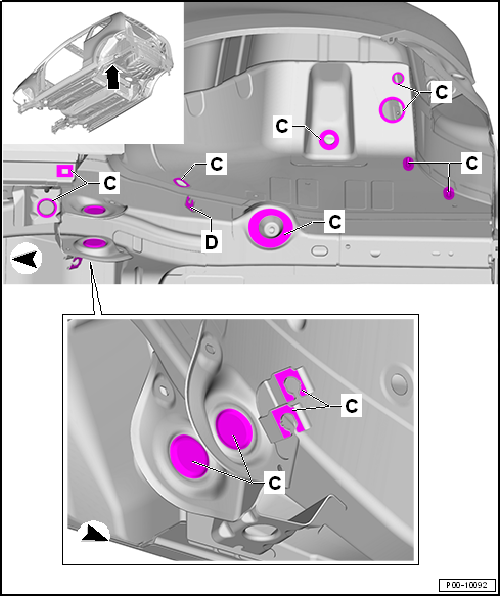

Abdeckstellen Radhaus hinten links
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5973.png)
- Gewinde und Anlagefläche frei von Abdichtmasse

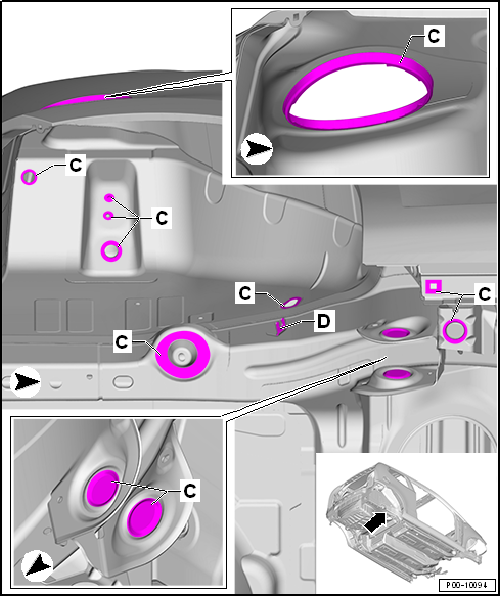

Abdeckstellen Radhaus hinten rechts
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5974.png)
- Gewinde und Anlagefläche frei von Abdichtmasse
- Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

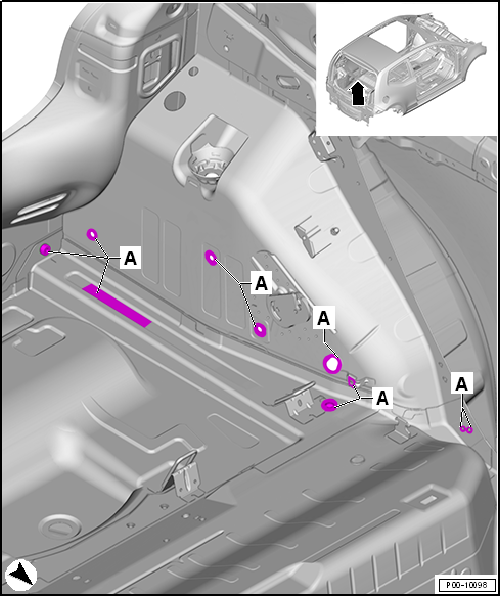

Abdeckstellen Kofferraum
Linke Seite dargestellt, rechte Seite spiegelbildlich.
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5975.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

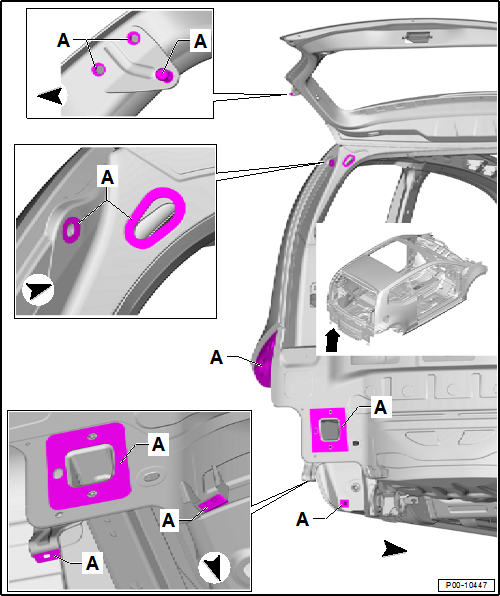

Abdeckstellen Heckabschluss
Linke Seite dargestellt, rechte Seite spiegelbildlich
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5976.png)
- Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

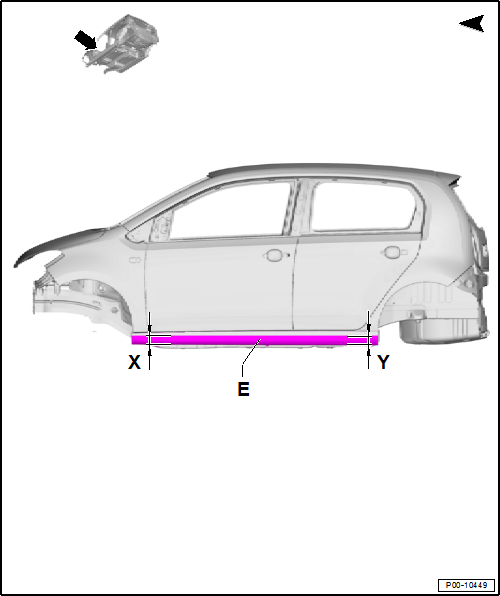

Abdeckstellen Cross UP
![VW UP. Fahrzeugspezifische Informationen Lack](images/books/342/volkswagen_up_abdeckstellen_5977.png)
- Fläche frei von Abdichtmasse und Wachs
Steinschlag gefährdete Bereiche
Steinschlag gefährdete Bereiche an der Karosserie
Karosserie Gesamtübersicht 2-Türer
Hinweis
Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
...
Nahtabdichtung
Nahtabdichtung der Karosserie vorn
Hinweis
In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke
dem Originalzustand entsprechend wiederherzustellen.
Um ...
