Volkswagen Up! Reparaturanleitung :: Montageübersicht - Lenksäule

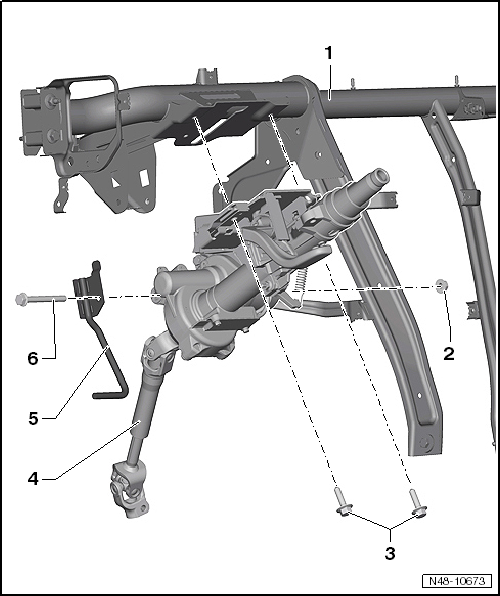

Montageübersicht - Lenksäule, elektrische Lenksäule, Linkslenker, up!

• Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig.
• Selbstsichernde Muttern immer ersetzen.
• Korrodierte Schrauben/Muttern immer ersetzen.

1. Zentralrohr Schalttafel
2. Mutter
3. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten
4. Lenksäule
   • aus- und einbauen
   • kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

Vor dem Austausch der Lenksäule oder des Steuergeräts für Lenksäulenelektronik -J500- müssen eventuell vorhandene Ereignisspeichereinträge beseitigt werden → Fahrzeugdiagnosetester.

5. Crashstrebe
   • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
6. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten

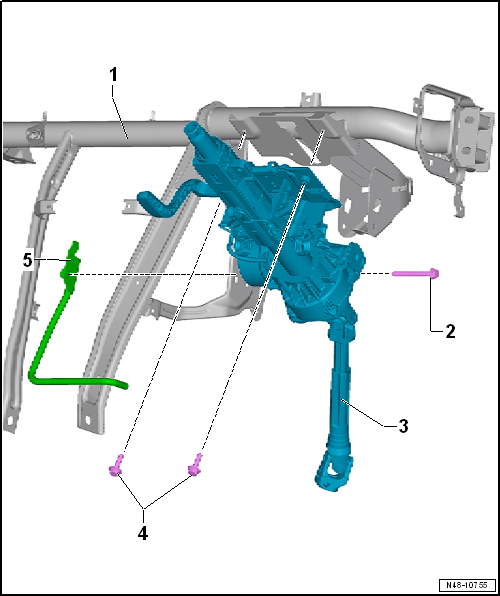

Montageübersicht - Lenksäule, elektrische Lenksäule, Rechtslenker

• Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig.
• Selbstsichernde Muttern immer ersetzen.
• Korrodierte Schrauben/Muttern immer ersetzen.

1. Zentralrohr Schalttafel
2. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten
3. Lenksäule
   • aus- und einbauen
   • kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

Vor dem Austausch der Lenksäule oder des Steuergeräts für Lenksäulenelektronik -J500- müssen eventuell vorhandene Ereignisspeichereinträge beseitigt werden → Fahrzeugdiagnosetester.

4. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten
5. Crashstrebe
   • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

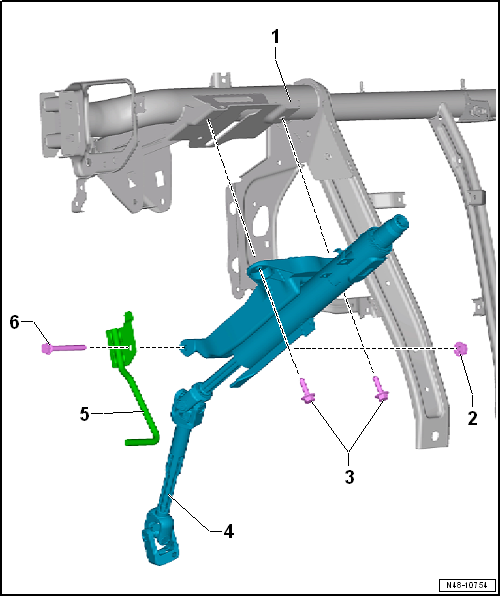

Montageübersicht - Lenksäule, Stahllenksäule

• Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig.
• Selbstsichernde Muttern immer ersetzen.
• Korrodierte Schrauben/Muttern immer ersetzen.

1. Zentralrohr Schalttafel
2. Mutter
3. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten
4. Lenksäule
   • aus- und einbauen
5. Crashstrebe
   • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
6. Schraube
   • 20 Nm
   • Anzugsreihenfolge beachten

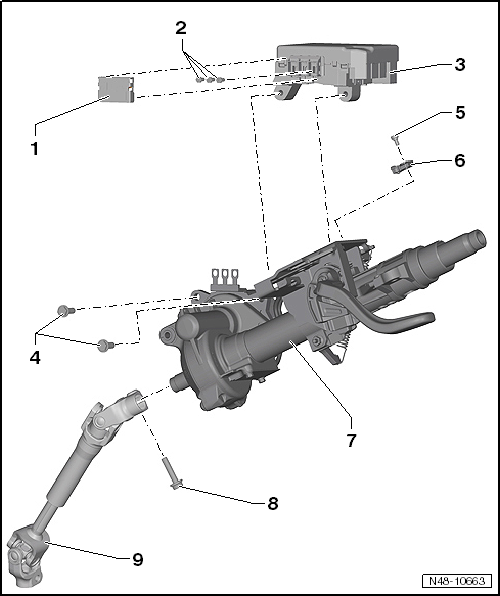

Montageübersicht - Lenksäule, elektrische Lenksäule in Stand setzen

1. Kappe
2. Schraube
   • 4 Nm
   • nach jeder Demontage ersetzen
3. Steuergerät für Lenksäulenelektronik -J500-
   • aus- und einbauen
4. Schraube
   • 20 Nm
   • nach jeder Demontage ersetzen
5. Schraube
   • 2 Nm
   • nach jeder Demontage ersetzen
6. Montagehilfe
   • aus- und einbauen
7. Lenksäule
   • aus- und einbauen
8. Schraube
   • 20 Nm + 180º weiterdrehen
   • nach jeder Demontage ersetzen
9. Gelenkwelle
   • aus- und einbauen

Montagehilfe ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Führen Sie folgende Arbeiten durch:

Ausbauen

-  Lenksäule ausbauen.

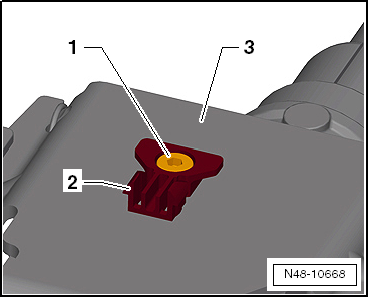

-  Schraube -1- herausschrauben und Montagehilfe -2- von der Lenksäule abnehmen.

Einbauen

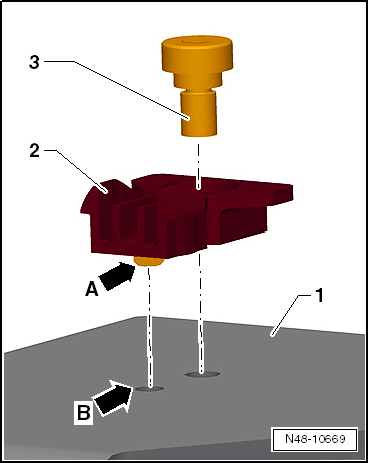

-  Die Nase -Pfeil A- der Montagehilfe -1- in die Bohrung -Pfeil B- der Lenksäule -2- einsetzen.

Die Bohrung der Montagehilfe -1- muss zur Verzahnung der Lenksäule -2- zeigen.

-  Schrauben -3- einschrauben und mit Anzugsdrehmoment festziehen.

Anzugsdrehmomente

Lenksäule

...
