Volkswagen Up! Reparaturanleitung :: Lenksäule aus- und einbauen

Lenksäule aus- und einbauen, elektrische Lenksäule, Linkslenker, up!

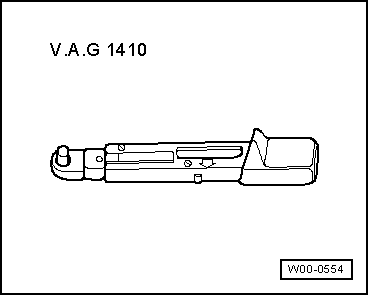

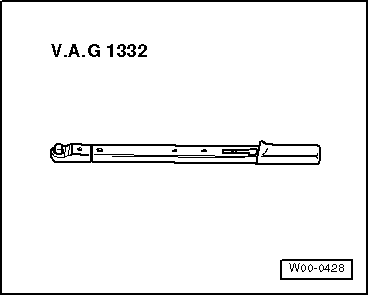

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Fahrwerk, Achsen, Lenkung


Ausbauen


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

-  Räder in Geradeausstellung bringen.

-  Hebel seitlich der Lenksäule nach unten ziehen.

-  Lenksäule so weit wie möglich nach unten schwenken und herausziehen.

-  Hebel seitlich der Lenksäule wieder nach oben drücken.

-  Airbag-Einheit Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

-  Lenkrad ausbauen.

-  Lenkstockkombinationsschalter -E595- ausbauen → Elektrische Anlage.

-  Verkleidung Lenksäule unten ausbauen.

-  Verkleidung Lenksäule oben ausbauen.

-  Schalttafelverkleidung unter der Lenksäule ausbauen → Karosserie-Montagearbeiten Innen.

VW UP. Fahrwerk, Achsen, Lenkung

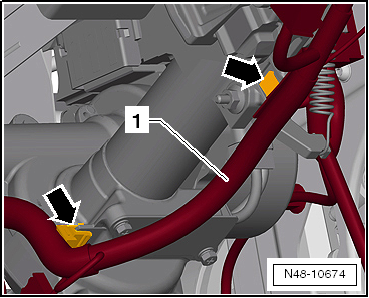

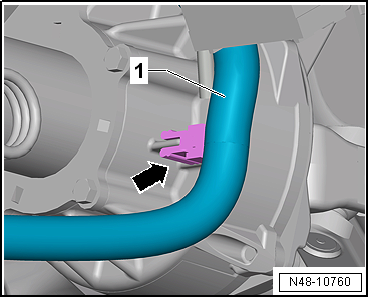

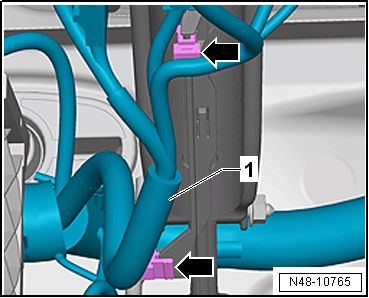

-  Leitungsstrang -1- von der Lenksäule abclipsen -Pfeile-.

VW UP. Fahrwerk, Achsen, Lenkung


-  Steckverbindung -1- vom Lenkschloss abziehen.

-  Schraube -2- herausschrauben und Masseleitung für die Lenksäule -3- abschrauben.

VW UP. Fahrwerk, Achsen, Lenkung


-  Stecker -1- von der Lesespule für Wegfahrsicherung -D2- abziehen.

-  Leitung aus der Halterung -Pfeil- herausziehen.

VW UP. Fahrwerk, Achsen, Lenkung

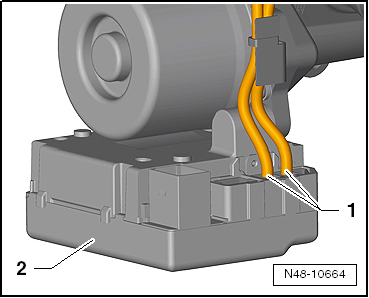

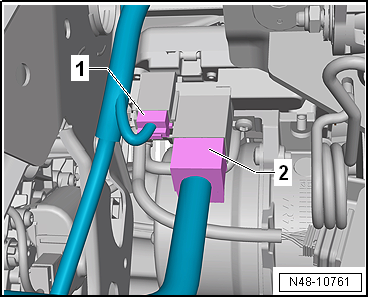

-  Steckverbindungen -1- und -2- vom Steuergerät für Lenksäulenelektronik -J500- abziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -1- herausschrauben.

-  Gelenkwelle für Lenksäule -2- in -Pfeilrichtung- von der Lenksäule abziehen und zur Seite legen.

VW UP. Fahrwerk, Achsen, Lenkung

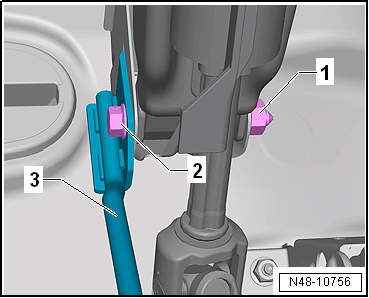

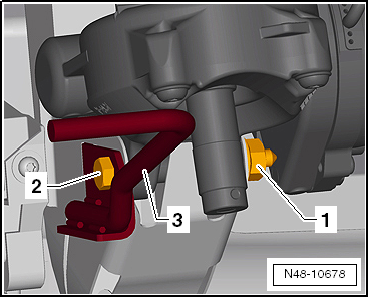

-  Mutter -1- abschrauben.

-  Schraube -2- herausziehen und dabei Crashstrebe -3- abnehmen.

VW UP. Fahrwerk, Achsen, Lenkung

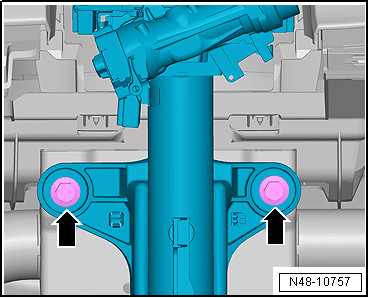

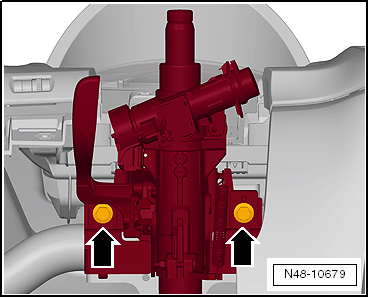

-  Schrauben -Pfeile- der Lenksäule ausschrauben und Lenksäule festhalten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule -1- etwas ablassen und vorsichtig nach vorn aus der Führung -2- am Querträger herausziehen.

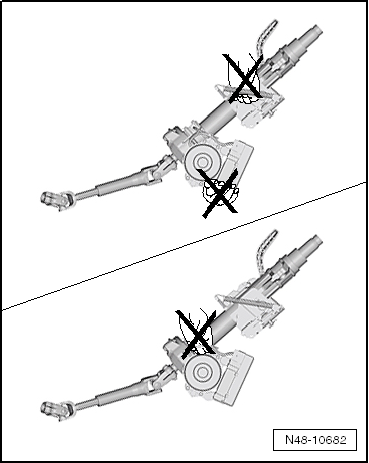

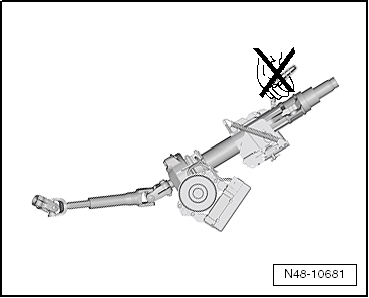

Vorsicht!

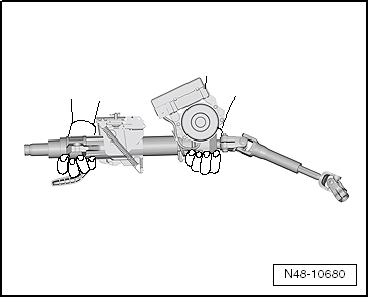

Unbedingt auf die richtige Handhabung und Transport der Lenksäule achten.

Einbauen

-  Neue Montagehilfe an die Lenksäule anbauen.


Hinweis

Zum Einbau der Lenksäule muss unbedingt die Montagereihenfolge für die Befestigungsschrauben eingehalten werden.

VW UP. Fahrwerk, Achsen, Lenkung

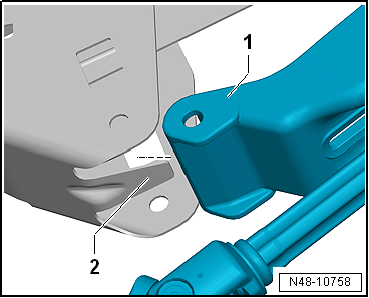

-  Lenksäule -1- vorsichtig in die Führung -2- am Querträger einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -2- mit Crashstrebe -3- einsetzen.

-  Mutter -1- anfädeln.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule nach oben schwenken und im Querträger einrasten.

Die Nasen -Pfeile- der Montagehilfe müssen im Querträger einrasten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule anfädeln.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -2- festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Gelenkwelle für Lenksäule -2- entgegengesetzt der -Pfeilrichtung- an die Lenksäule anfädeln und mit neuer Schraube -1- mit Anzugsdrehmoment verschrauben.

VW UP. Fahrwerk, Achsen, Lenkung


-  Steckverbindungen -1- und -2- an Steuergerät für Lenksäulenelektronik -J500- verbinden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Stecker -1- mit der Lesespule für Wegfahrsicherung -D2- verbinden.

-  Leitung in Halterung -Pfeil- einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Masseleitung für die Lenksäule -3- mit Schraube -2- anschrauben.

-  Steckverbindung -1- mit Lenkschloss verbinden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Leitungsstrang -1- an Lenksäule clipsen -Pfeile-.

-  Schalttafelverkleidung unter der Lenksäule einbauen → Karosserie-Montagearbeiten Innen.

-  Lenkstockkombinationsschalter -E595- einbauen → Elektrische Anlage.

-  Verkleidung Lenksäule oben einbauen.

-  Verkleidung Lenksäule unten einbauen.

-  Lenkrad einbauen.

-  Airbag-Einheit einbauen → Karosserie-Montagearbeiten Innen.

-  Nach Ersatz, oder Aus- und Einbau der Lenksäule, muss die Lenkung neu angepasst werden → Fahrzeugdiagnosetester.


ACHTUNG!

Bitte darauf achten, dass, während die Batterie angeschlossen wird, sich keine Personen im Fahrzeug aufhalten!

-  Masseband an der Batterie anklemmen → Elektrische Anlage.

VW UP. Fahrwerk, Achsen, Lenkung

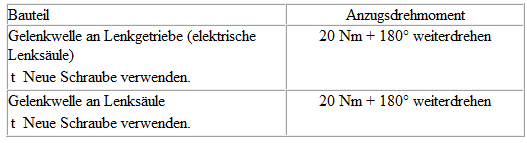

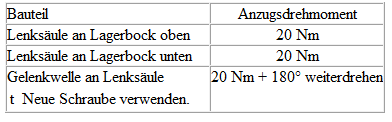

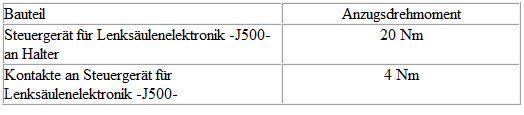

Anzugsdrehmomente


Lenksäule aus- und einbauen, elektrische Lenksäule, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Fahrwerk, Achsen, Lenkung


Ausbauen

Nur up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Nur e-up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Fortsetzung für alle Fahrzeuge

-  Räder in Geradeausstellung bringen.

-  Hebel seitlich der Lenksäule nach unten ziehen.

-  Lenksäule so weit wie möglich nach unten schwenken und herausziehen.

-  Hebel seitlich der Lenksäule wieder nach oben drücken.

-  Airbag-Einheit Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

-  Lenkrad ausbauen.

-  Lenkstockkombinationsschalter -E595- ausbauen → Elektrische Anlage.

-  Verkleidung Lenksäule unten ausbauen.

-  Verkleidung Lenksäule oben ausbauen.

-  Schalttafelverkleidung unter der Lenksäule ausbauen → Karosserie-Montagearbeiten Innen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Leitungsstrang -1- von der Lenksäule abclipsen -Pfeil-.

VW UP. Fahrwerk, Achsen, Lenkung

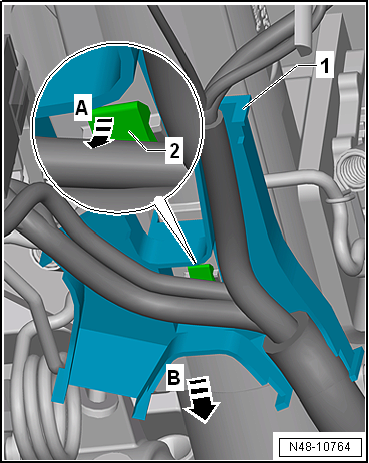

-  Nase -2- des Halters -1- in -Pfeilrichtung A- drücken.

-  Halter -1- gleichzeitig in -Pfeilrichtung B- aus der Führung an der Lenksäule schieben.

VW UP. Fahrwerk, Achsen, Lenkung

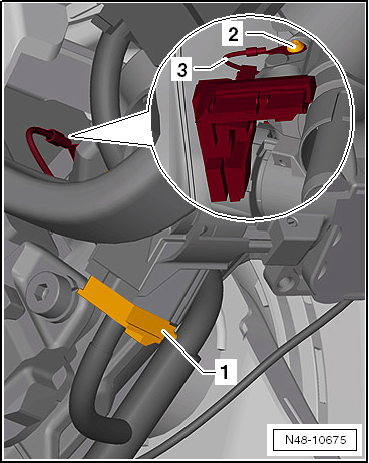

-  Steckverbindung -1- vom Lenkschloss abziehen.

-  Schraube -2- herausschrauben und Masseleitung für die Lenksäule -3- abschrauben.

VW UP. Fahrwerk, Achsen, Lenkung

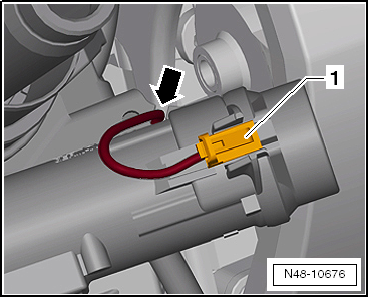

-  Stecker -1- von der Lesespule für Wegfahrsicherung -D2- abziehen.

-  Leitung aus der Halterung -Pfeil- herausziehen.

VW UP. Fahrwerk, Achsen, Lenkung

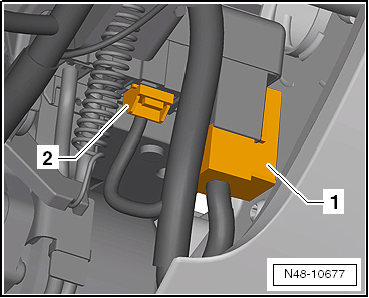

-  Steckverbindungen -1- und -2- vom Steuergerät für Lenksäulenelektronik -J500- abziehen.

VW UP. Fahrwerk, Achsen, Lenkung

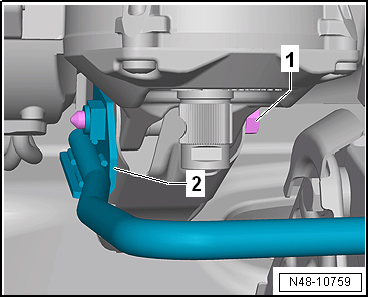

-  Schraube -1- herausschrauben.

-  Gelenkwelle für Lenksäule -2- in -Pfeilrichtung- von der Lenksäule abziehen und zur Seite legen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -1- herausschrauben und dabei Crashstrebe -2- abnehmen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule ausschrauben und Lenksäule festhalten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule -1- etwas ablassen und vorsichtig nach vorn aus der Führung -2- am Querträger herausziehen.

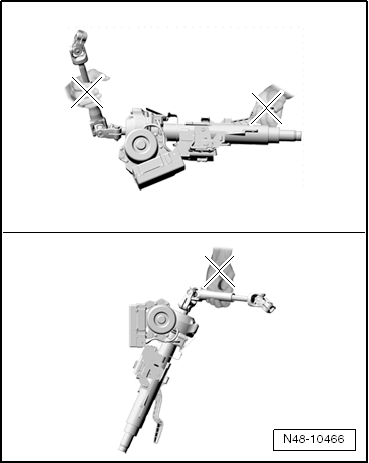

Vorsicht!

Unbedingt auf die richtige Handhabung und Transport der Lenksäule achten.

Einbauen

-  Neue Montagehilfe an die Lenksäule anbauen.


Hinweis

Zum Einbau der Lenksäule muss unbedingt die Montagereihenfolge für die Befestigungsschrauben eingehalten werden.

VW UP. Fahrwerk, Achsen, Lenkung

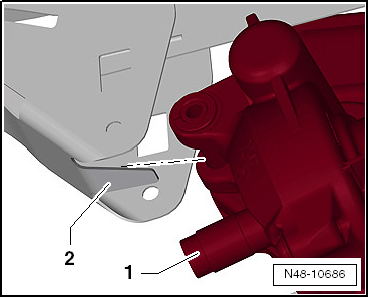

-  Lenksäule -1- vorsichtig in die Führung -2- am Querträger einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Crashstrebe -2- einsetzen und mit Schraube -1- heften.

VW UP. Fahrwerk, Achsen, Lenkung

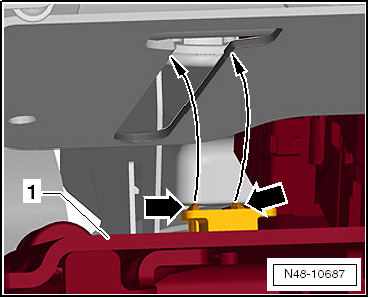

-  Lenksäule nach oben schwenken und im Querträger einrasten.

Die Nasen -Pfeile- der Montagehilfe müssen im Querträger einrasten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule anfädeln.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -1- festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Gelenkwelle für Lenksäule -2- entgegengesetzt der -Pfeilrichtung- an die Lenksäule anfädeln und mit neuer Schraube -1- mit Anzugsdrehmoment verschrauben.

VW UP. Fahrwerk, Achsen, Lenkung


-  Steckverbindungen -1- und -2- an Steuergerät für Lenksäulenelektronik -J500- verbinden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Stecker -1- mit der Lesespule für Wegfahrsicherung -D2- verbinden.

-  Leitung in Halterung -Pfeil- einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Masseleitung für die Lenksäule -3- mit Schraube -2- anschrauben.

-  Steckverbindung -1- mit Lenkschloss verbinden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Halter -1- entgegengesetzt der -Pfeilrichtung B- in die Führung an der Lenksäule schieben.

-  Nase -2- des Halters -1- muss an der Lenksäule einrasten

VW UP. Fahrwerk, Achsen, Lenkung


-  Leitungsstrang -1- an Lenksäule clipsen -Pfeil-.

-  Schalttafelverkleidung unter der Lenksäule einbauen → Karosserie-Montagearbeiten Innen.

-  Lenkstockkombinationsschalter -E595- einbauen → Elektrische Anlage.

-  Verkleidung Lenksäule oben einbauen.

-  Verkleidung Lenksäule unten einbauen.

-  Lenkrad einbauen.

-  Airbag-Einheit einbauen → Karosserie-Montagearbeiten Innen.

-  Nach Ersatz, oder Aus- und Einbau der Lenksäule, muss die Lenkung neu angepasst werden → Fahrzeugdiagnosetester.


ACHTUNG!

Bitte darauf achten, dass, während die Batterie angeschlossen wird, sich keine Personen im Fahrzeug aufhalten!

Nur up!

-  Masseband an der Batterie anklemmen → Elektrische Anlage.

Nur e-up!


ACHTUNG!

VW UP. Fahrwerk, Achsen, Lenkung

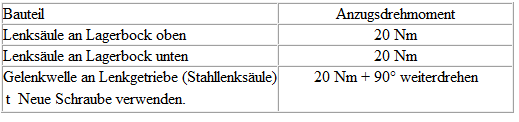

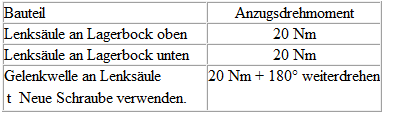

Anzugsdrehmomente


Lenksäule aus- und einbauen, Stahllenksäule

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Fahrwerk, Achsen, Lenkung


Ausbauen

Nur up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Nur e-up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Fortsetzung für alle Fahrzeuge

-  Räder in Geradeausstellung bringen.

-  Airbag-Einheit Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

-  Lenkrad ausbauen.

-  Lenkstockkombinationsschalter -E595- ausbauen → Elektrische Anlage.

-  Verkleidung Lenksäule unten ausbauen.

-  Verkleidung Lenksäule oben ausbauen.

-  Schalttafelverkleidung unter der Lenksäule ausbauen → Karosserie-Montagearbeiten Innen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Leitungsstrang -1- von der Lenksäule abclipsen -Pfeile-.

VW UP. Fahrwerk, Achsen, Lenkung


-  Steckverbindung -1- vom Lenkschloss abziehen.

-  Schraube -2- herausschrauben und Masseleitung für die Lenksäule -3- abschrauben.

VW UP. Fahrwerk, Achsen, Lenkung


-  Stecker -1- von der Lesespule für Wegfahrsicherung -D2- abziehen.

-  Leitung aus der Halterung -Pfeil- herausziehen.

VW UP. Fahrwerk, Achsen, Lenkung

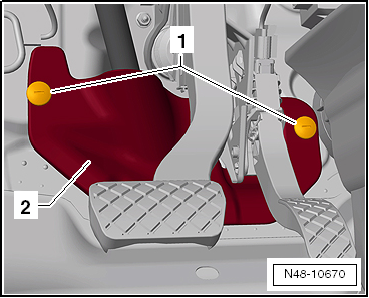

-  Schrauben -1- herausschrauben und Fußraumverkleidung -2- ausbauen.

VW UP. Fahrwerk, Achsen, Lenkung

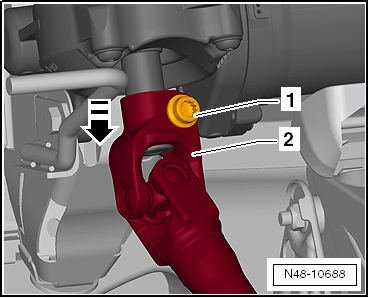

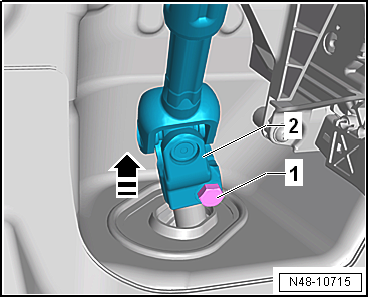

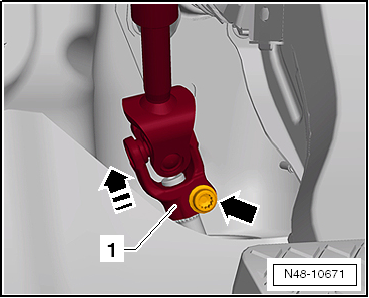

-  Schraube -1- vom Kreuzgelenk -2- herausdrehen und Kreuzgelenk in -Pfeilrichtung- abziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Mutter -1- abschrauben.

-  Schraube -2- herausziehen und dabei Crashstrebe -3- abnehmen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule ausschrauben und Lenksäule festhalten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule -1- etwas ablassen und vorsichtig nach vorn aus der Führung -2- am Querträger herausziehen.

Einbauen

-  Neue Montagehilfe an die Lenksäule anbauen.


Hinweis

Zum Einbau der Lenksäule muss unbedingt die Montagereihenfolge für die Befestigungsschrauben eingehalten werden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule -1- vorsichtig in die Führung -2- am Querträger einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -2- mit Crashstrebe -3- einsetzen.

-  Mutter -1- anfädeln.

VW UP. Fahrwerk, Achsen, Lenkung


-  Lenksäule nach oben schwenken und im Querträger einrasten.

Die Nasen -Pfeile- der Montagehilfe müssen im Querträger einrasten.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule anfädeln.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -2- festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -Pfeile- der Lenksäule festziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Kreuzgelenk -2- entgegengesetzt der -Pfeilrichtung- an das Lenkgetriebe anfädeln und mit neuer Schraube -1- mit Anzugsdrehmoment verschrauben.

VW UP. Fahrwerk, Achsen, Lenkung


-  Stecker -1- mit der Lesespule für Wegfahrsicherung -D2- verbinden.

-  Leitung in Halterung -Pfeil- einsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Masseleitung für die Lenksäule -3- mit Schraube -2- anschrauben.

-  Steckverbindung -1- mit Lenkschloss verbinden.

VW UP. Fahrwerk, Achsen, Lenkung


-  Leitungsstrang -1- an Lenksäule clipsen -Pfeile-.

-  Schalttafelverkleidung unter der Lenksäule einbauen → Karosserie-Montagearbeiten Innen.

-  Lenkstockkombinationsschalter -E595- einbauen → Elektrische Anlage.

-  Verkleidung Lenksäule oben einbauen.

-  Verkleidung Lenksäule unten einbauen.

-  Lenkrad einbauen.

-  Airbag-Einheit einbauen → Karosserie-Montagearbeiten Innen.


ACHTUNG!

Bitte darauf achten, dass, während die Batterie angeschlossen wird, sich keine Personen im Fahrzeug aufhalten!

Nur up!

-  Masseband an der Batterie anklemmen → Elektrische Anlage.

Nur e-up!


ACHTUNG!

VW UP. Fahrwerk, Achsen, Lenkung


Anzugsdrehmomente


Handhabung und Transport der Lenksäule


ACHTUNG!

Richtige Handhabung und Transport der Lenksäule

VW UP. Fahrwerk, Achsen, Lenkung


Falsche Handhabung der Lenksäule mit Sicherheitsrisiko

Folgende Handhabungen führen zur Beschädigung der Kreuzgelenkbuchsen und des unteren Lenksäulenlagers der Lenksäule:

Folgende Handhabungen führen zur Vorschädigung der Lenksäule:

VW UP. Fahrwerk, Achsen, Lenkung


VW UP. Fahrwerk, Achsen, Lenkung


VW UP. Fahrwerk, Achsen, Lenkung


Steuergerät für Lenksäulenelektronik J500 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Führen Sie folgende Arbeiten durch:

Ausbauen

-  Lenksäule ausbauen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Steckverbindungen -1- vom Steuergerät für Lenksäulenelektronik -J500--2- trennen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Kappe -1- abhebeln.

VW UP. Fahrwerk, Achsen, Lenkung

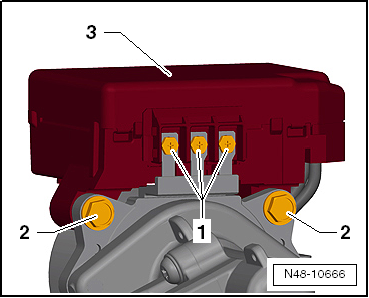

-  Schrauben -1- herausschrauben.

-  Schrauben -2- herausschrauben und Steuergerät für Lenksäulenelektronik -J500--3- herausnehmen.


Hinweis

VW UP. Fahrwerk, Achsen, Lenkung


Einbauen

VW UP. Fahrwerk, Achsen, Lenkung

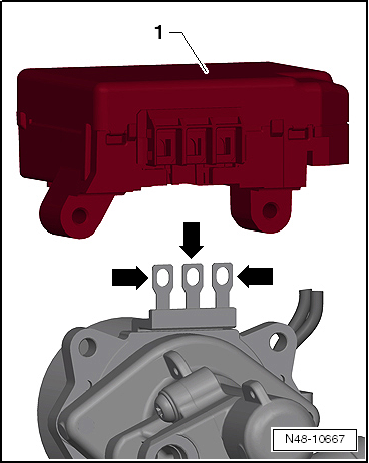

-  Das Steuergerät für Lenksäulenelektronik -J500--1- richtig auf die Kontakte -Pfeile- aufsetzen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -1- einschrauben.

-  Schrauben -2- einschrauben und mit Anzugsdrehmoment festziehen.

-  Schrauben -1- mit Anzugsdrehmoment festziehen.

VW UP. Fahrwerk, Achsen, Lenkung

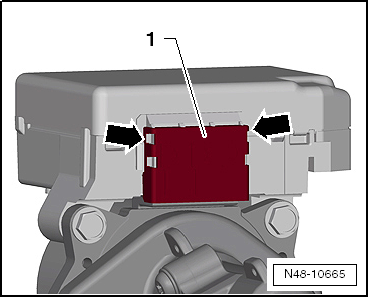

-  Neue Kappe -1- aufsetzen und verrasten -Pfeile-.

-  Lenksäule einbauen.

-  Nach Ersatz, oder Aus- und Einbau des Steuergerät für Lenksäulenelektronik, muss die Lenkung neu angepasst werden → Fahrzeugdiagnosetester.

VW UP. Fahrwerk, Achsen, Lenkung


Anzugsdrehmomente


Lenkzwischenwelle aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Führen Sie folgende Arbeiten durch:

Ausbauen

VW UP. Fahrwerk, Achsen, Lenkung


-  Schrauben -1- herausschrauben und Fußraumverkleidung -2- ausbauen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -Pfeil- vom Kreuzgelenk -1- herausdrehen und Kreuzgelenk in -Pfeilrichtung- abziehen.

VW UP. Fahrwerk, Achsen, Lenkung


-  Schraube -1- herausschrauben.

-  Gelenkwelle für Lenksäule -2- in -Pfeilrichtung- von der Lenksäule abziehen und herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Fahrwerk, Achsen, Lenkung


Anzugsdrehmomente


Montageübersicht - Lenksäule

Montageübersicht - Lenksäule, elektrische Lenksäule, Linkslenker, up!   Hinweis Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zul ...

Lenkgetriebe

Montageübersicht - Lenkgetriebe Instandsetzungen des Lenkgetriebes sind nicht vorgesehen. Bei Beanstandungen muss das Lenkgetriebe ersetzt werden. Zum Fetten des Lenkgetriebes nur Lenkgetrie ...

Siehe auch:

Bauteile des Kältemittelkreislaufes
  Vorsicht! Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen. Es dürfen nur vom Hersteller frei gegeben Werkzeuge und Materialien zum Einsatz kommen. Wurden ni ...

© 2016-2024 Copyright www.upde.org
