Volkswagen Up! Reparaturanleitung :: Luftführung

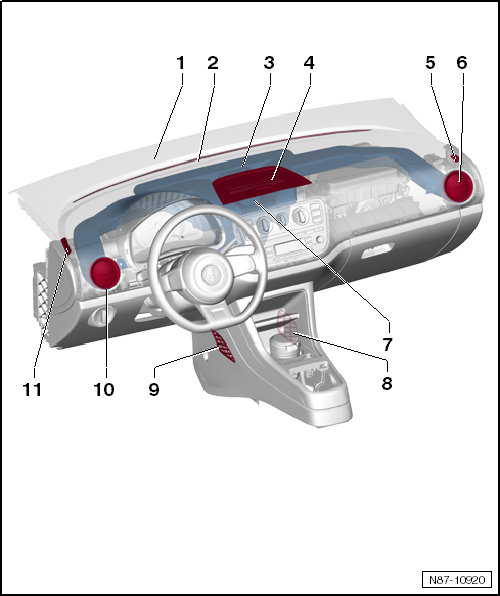

Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

VW UP. Heizung, Klimaanlage


  1. Schalttafel
  2. Luftausströmer Defrost
    • Aus- und Einbauen.
  3. Zwischenstück für Luftausströmer Defrost
    • Aus- und Einbauen.
  4. Mittenausströmer aus- und einbauen
    • Aus- und Einbauen.
  5. Seitlicher Schalttafelausströmer
    • Aus- und Einbauen.
  6. Ausströmer Fahrer- bzw. Beifahrerseite
    • Aus- und Einbauen.
  7. Zwischenstück für Mittenausströmer
    • Aus- und Einbauen.
  8. Ausströmer Fahrerfußraum bzw. Beifahrerfußraum
    • Aus- und Einbauen.
  9. Ausströmer Fahrerfußraum bzw. Beifahrerfußraum
    • Aus- und Einbauen.
  10. Ausströmer Fahrer- bzw. Beifahrerseite
    • Aus- und Einbauen.
  11. Seitlicher Schalttafelausströmer
    • Aus- und Einbauen.

Mittenausströmer aus- und einbauen


Hinweis

Der Ausströmer ist fester Bestandteil der Schalttafel.

Luftausströmer Defrost aus- und einbauen


Hinweis

Der Ausströmer ist fester Bestandteil der Schalttafel.

Seitliche Schalttafelausströmer aus- und einbauen


Hinweis

Der Ausströmer ist fester Bestandteil der Schalttafel.

Ausströmer links bzw. rechts aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Heizung, Klimaanlage

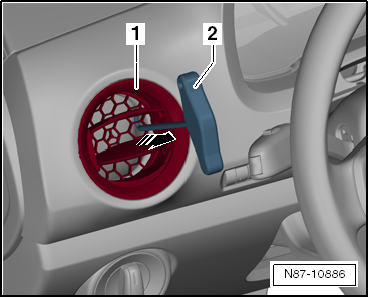

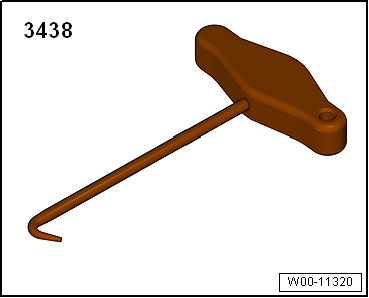

-  Ausströmer -1- mit Haken -3438--2- in -Pfeilrichtung- herausziehen.

Das Ausbauen der Ausströmer auf beiden Seiten ist identisch, nur seitenverkehrt.

Einbauen

-  Ausströmer leicht eindrücken, bis er einrastet.

VW UP. Heizung, Klimaanlage

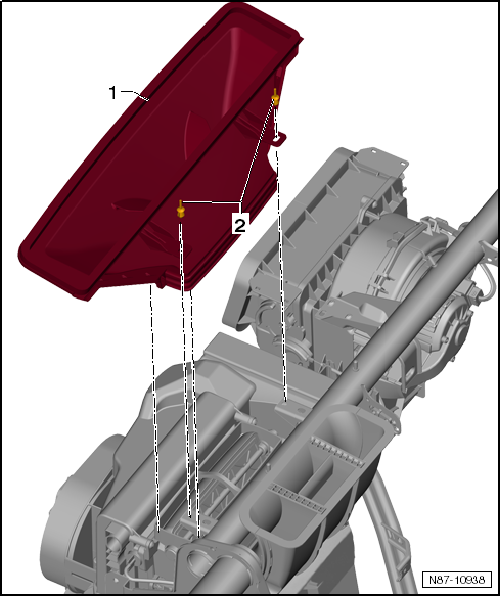

Luftführung für Luftausströmer Defrost aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

-  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

-  Clips -2- ausbauen.

-  Luftführung für Luftausströmer Defrost -1- vom Heiz- und Klimagerät abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Heizung, Klimaanlage


Luftführung für Schalttafelausströmer Mitte aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

-  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

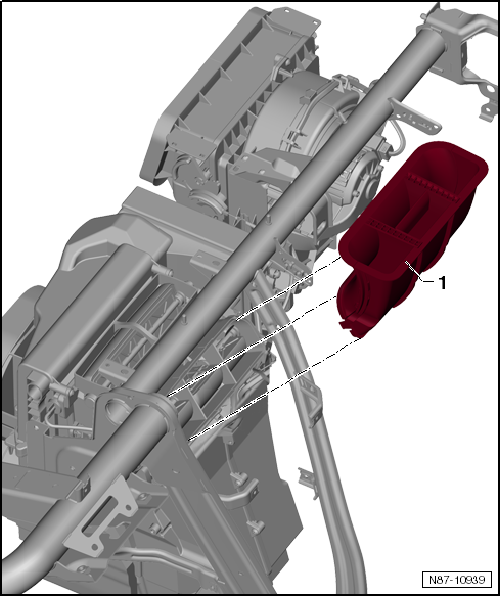

-  Luftführung für Schalttafelausströmer Mitte -1- nach oben vom Heiz- und Klimagerät -2- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Heizung, Klimaanlage


Ausströmer Fußraum links bzw. rechts aus- und einbauen

Die Ausströmer sind fester Bestandteil des Heizgeräts.

Zwangsentlüftung des Fahrgastraums prüfen


Hinweis

Prüfen

-  Die Dichtlippen im Entlüftungsrahmen -1- müssen freigängig sein und selbsttätig schließen.

VW UP. Heizung, Klimaanlage


Zwangsentlüftung des Fahrgastraums aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Stoßfängerabdeckung hinten ausbauen → Karosserie-Montagearbeiten Außen.

VW UP. Heizung, Klimaanlage

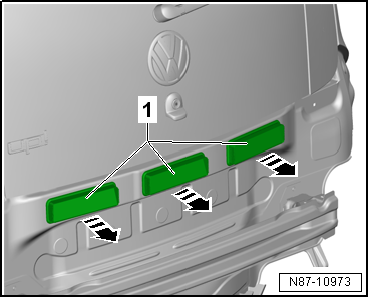

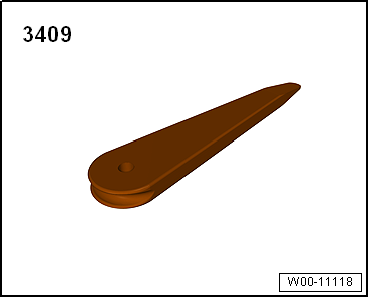

-  Entlüftungsrahmen -1- mit dem Demontagekeil -3409- aus dem Abschlussblech ausclipsen und in -Pfeilrichtung- entnehmen.

Einbauen

-  Entlüftungsrahmen müssen hörbar einrasten.

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Heizung, Klimaanlage


Frischluftansaugung aus- und einbauen

Frischluftansaugung aus- und einbauen, Linkslenker

Ausbauen

-  Wasserkastenabdeckung rechts ausbauen → Karosserie-Montagearbeiten Außen.

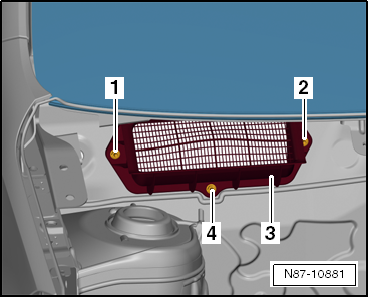

-  Muttern (2,5 Nm) -1-, -2- und -4- lösen.

-  Frischluftansaugstutzen -3- aus dem Wasserkasten herausnehmen.

Einbauen

VW UP. Heizung, Klimaanlage


-  Frischluftansaugstutzen -3- aufsetzen und die Muttern -1- und -2- anheften.

-  Mutter -4- mit 2,5 Nm festziehen.

-  Muttern -1- und -2- mit 2,5 Nm festziehen.

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Heizung, Klimaanlage


Frischluftansaugung aus- und einbauen, Rechtslenker

Ausbauen

-  Wasserkastenabdeckung rechts ausbauen → Karosserie-Montagearbeiten Außen.

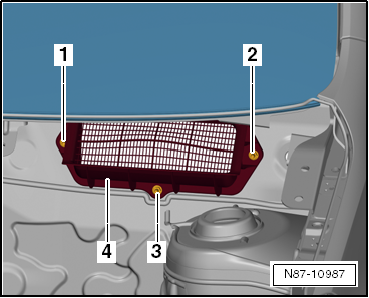

-  Muttern (2,5 Nm) -1-, -2- und -3- lösen.

-  Frischluftansaugstutzen -4- aus dem Wasserkasten herausnehmen.

Einbauen

VW UP. Heizung, Klimaanlage


-  Frischluftansaugstutzen -4- aufsetzen und die Muttern -1- und -2- anheften.

-  Mutter -3- mit 2,5 Nm festziehen.

-  Muttern -1- und -2- mit 2,5 Nm festziehen.

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Heizung, Klimaanlage
