Volkswagen Up! Reparaturanleitung :: Innenspiegel

Montageübersicht - Innenspiegel

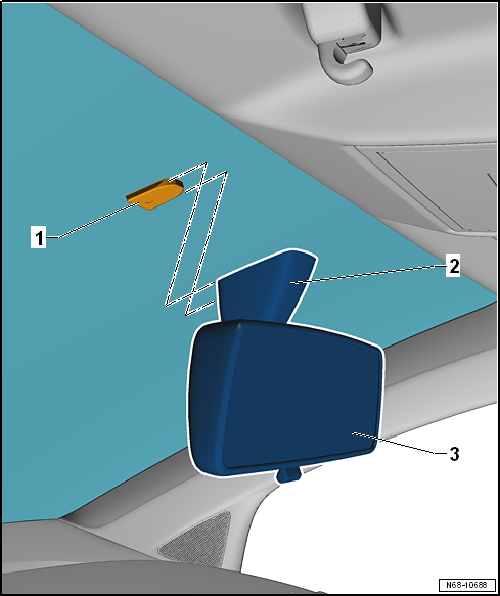

Montageübersicht - Innenspiegel, Fahrzeuge ohne Notbremsfunktion

VW UP. Karosserie-Montagearbeiten Innen


  1. Halteplatte
    • für Spiegelfuß
    • mit Frontscheibe verklebt
    • Halteplatte Innenspiegel ankleben
  2. Spiegelfuß
  3. Innenspiegel
    • aus- und einbauen

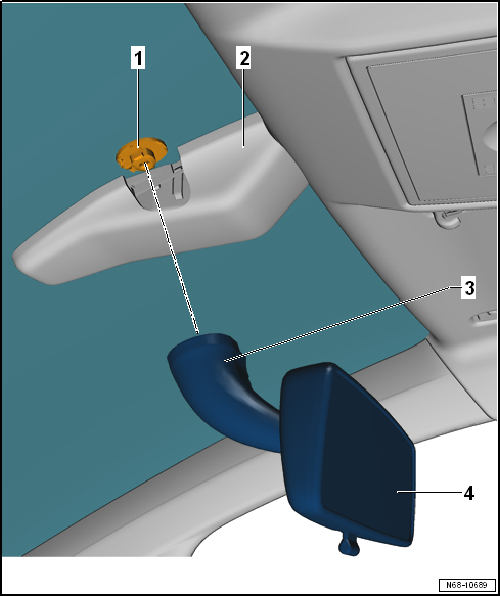

Montageübersicht - Innenspiegel, Fahrzeuge mit Notbremsfunktion

VW UP. Karosserie-Montagearbeiten Innen


  1. Halteplatte
    • für Spiegelfuß
    • mit der Frontscheibe verklebt
    • Halteplatte Innenspiegel ankleben
  2. Abdeckkappe
    • an der Sensoreinheit für Notbremsfunktion -J939- geclipst
    • Sensoreinheit für Notbremsfunktion -J939- aus- und einbauen → Elektrische Anlage
  3. Spiegelfuß
  4. Innenspiegel
    • aus- und einbauen

Innenspiegel aus- und einbauen

Innenspiegel aus- und einbauen, Fahrzeuge ohne Notbremsfunktion

Ausbauen

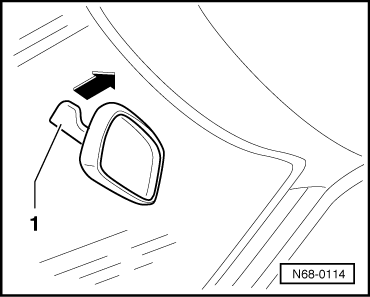

-  Innenspiegel -1- schräg nach oben -Pfeil- von der Halteplatte schieben.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Innenspiegel aus- und einbauen, Fahrzeuge mit Notbremsfunktion

Ausbauen

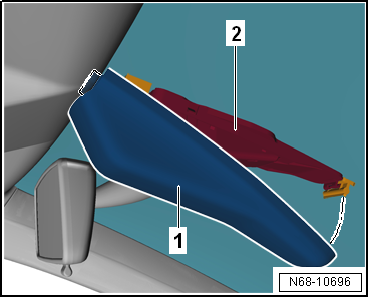

-  Abdeckkappe -1- für Sensoreinheit für Notbremsfunktion -J939--2- im unteren Bereich ausclipsen.

-  Abdeckkappe -1- für Sensoreinheit für Notbremsfunktion -J939--2- zwischen Formhimmel und Frontscheibe hervorziehen und abnehmen.

-  Sensoreinheit für Notbremsfunktion -J939- ausbauen → Elektrische Anlage.

VW UP. Karosserie-Montagearbeiten Innen

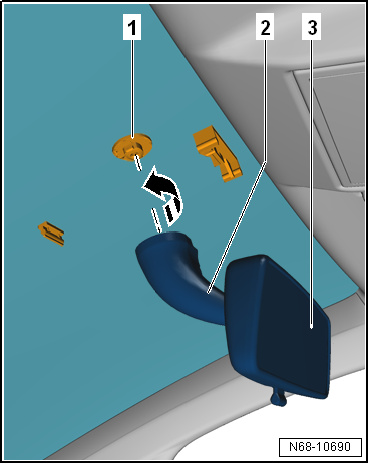

-  Innenspiegel -3- am Spiegelfuß -2-, um 90º in entgegengesetzter Uhrzeigerrichtung drehen -Pfeil- und von der Halteplatte -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

VW UP. Karosserie-Montagearbeiten Innen


-  Abdeckkappe -1- für Sensoreinheit für Notbremsfunktion -J939--2- zuerst zwischen Formhimmel und Frontscheibe schieben und danach im unteren Bereich verrasten.

VW UP. Karosserie-Montagearbeiten Innen


Halteplatte Innenspiegel ankleben

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ankleben

-  Halteplatte aus Spiegelfuß herausnehmen.

-  PUR-Klebedichtungsmaterial mit Drahtbürste von Halteplatte entfernen.

-  Die 3 Abstandsnoppen auf der Klebefläche abschleifen. Schleifpapier (360/400 Körnung) dazu auf plane Fläche legen.

-  Geschliffene Fläche schmutz- und fettfrei halten.

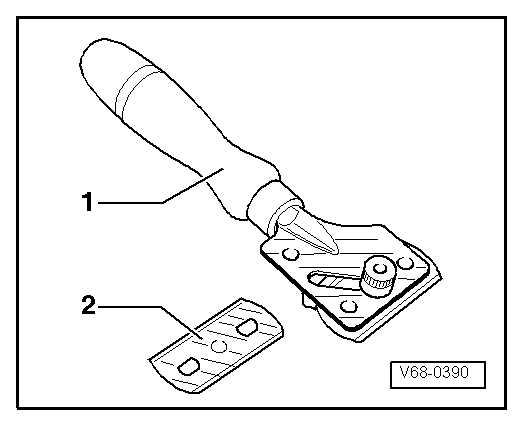

-  PUR-Klebedichtungsmaterial und Glas-/Lackprimer bis auf Keramikschicht mit Glasschaber von der Frontscheibe herunterschaben.

-  Klebefläche mit Klebstoffentferner -D 002 000 10- oder Reinigungslösung -D 009 401 04- säubern.


ACHTUNG!

Keramikschicht nicht beschädigen. Kratzer bleiben immer sichtbar.

-  Nylonmaschengewebe genau auf die Größe der Halteplatte zuschneiden.


Hinweis

Es sollte ein Handschutz (Gummihandschuh) getragen werden.

-  Klebstoff gleichmäßig auf die Halteplatte auftragen.

-  Nylonmaschengewebe auf die Halteplatte auflegen.

-  Mit der Tube unter weiterem Auftrag von Klebstoff das Nylonmaschengewebe antupfen.


Hinweis

Vom Auflegen des Nylonmaschengewebes auf den Klebstoff, bis zum Andrücken an die Frontscheibe stehen 30 Sekunden zur Verfügung.

-  Halteplatte 15 Sekunden fest (nicht mit Gewalt) an die Frontscheibe drücken.

-  Ãœberschüssigen Klebstoff mit einem Lappen entfernen.


Hinweis

Nach 15 Minuten kann der Innenspiegel angebaut werden.
