Volkswagen Up! Reparaturanleitung :: Mittelkonsole

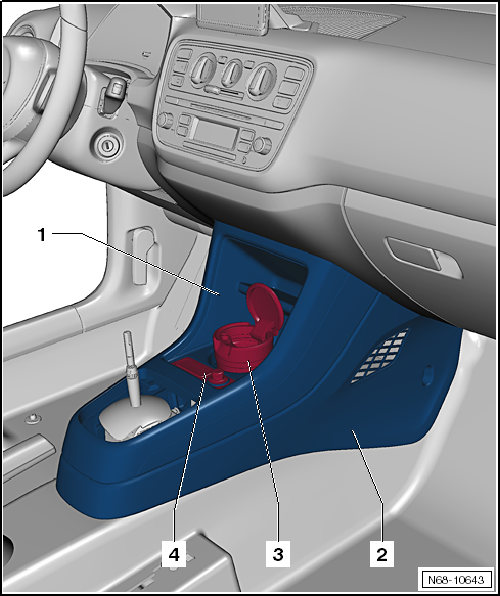

Montageübersicht - Mittelkonsole

VW UP. Karosserie-Montagearbeiten Innen


  1. Mittelkonsole Oberteil
    • aus- und einbauen
  2. Mittelkonsole Unterteil
    • aus- und einbauen
  3. Ascher vorn
    • aus- und einbauen
  4. Schaltermodul 1 Mittelkonsole -EX23-
    • aus- und einbauen → Elektrische Anlage

Ascher vorn aus- und einbauen

Ausbauen

-  Ascher vorn -1- aus der Mittelkonsole entnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


Hinweis

Der Bügel -2- in der Mittelkonsole muss vor dem Einsetzen des Aschers vorn -1- in Fahrtrichtung geklappt werden.

VW UP. Karosserie-Montagearbeiten Innen


Mittelkonsole aus- und einbauen

Mittelkonsole Oberteil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Innen


Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Zierblende Mittelkonsole ausbauen.

-  Handbremshebel in die oberste Position stellen.

Fahrzeuge mit 5-Gang-Schaltgetriebe 0CF

-  Manschette des Schaltknopfs aus Mittelkonsole Oberteil mit dem Demontagekeil -3409- lösen und nach oben ziehen.

Fahrzeuge mit automatisiertem 5-Gang-Schaltgetriebe 0CT

-  Abdeckung für Schaltbetätigung ausbauen → Automatisiertes 5 Gang-Schaltgetriebe 0CT.

Fortsetzung für alle Fahrzeuge

VW UP. Karosserie-Montagearbeiten Innen

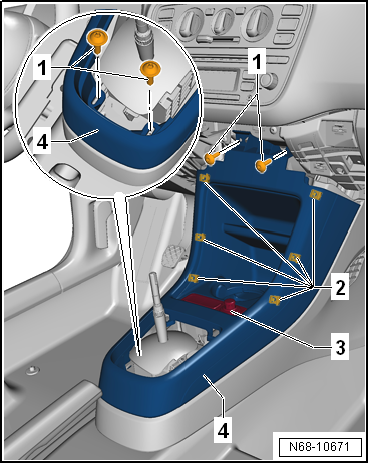

-  Schrauben -1- herausdrehen (1,5 Nm).

-  Mittelkonsole Oberteil -4- durch Ziehen nach hinten aus den Halteklammern -2- lösen.

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen vom Schaltermodul 1 Mittelkonsole -EX23--3- trennen.

-  Mittelkonsole Oberteil -4- vom Mittelkonsole Unterteil abnehmen.

Einbauen

Wird bei einem e-up! 2014► die Mittelkonsole Oberteil ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die Innenseite zu kleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Mittelkonsole Oberteil -4- an den Zentrierdornen des Mittelkonsolen Unterteils einsetzen.

-  Mittelkonsole Oberteil -4- mit Halteklammern -2- verrasten.

VW UP. Karosserie-Montagearbeiten Innen


Mittelkonsole Unterteil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Mittelkonsole Oberteil ausbauen.

-  Handbremshebel in die oberste Position stellen.

Fahrzeuge ohne Handschuhfach

VW UP. Karosserie-Montagearbeiten Innen

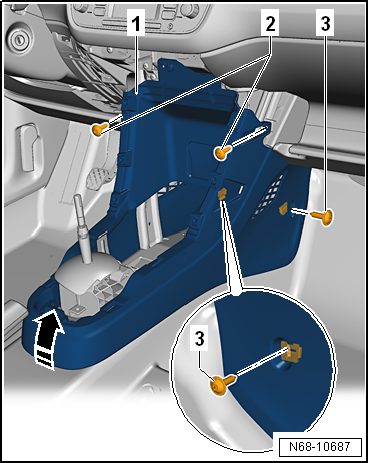

-  Schrauben -2- herausdrehen (1,5 Nm).

Fortsetzung für alle Fahrzeuge

-  Schraube -3- rechts und links herausdrehen (1,5 Nm).

-  Mittelkonsole Unterteil -1- hinten in -Pfeilrichtung- anheben und abnehmen.

Einbauen

Wird bei einem e-up! 2014► die Mittelkonsole Unterteil ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die Innenseite zu kleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Zierblende Mittelkonsole aus- und einbauen

Zierblende Mittelkonsole aus- und einbauen, Fahrzeuge ohne Handschuhfach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen


-  Zierblende Mittelkonsole -1- mit Demontagekeil -3409- von oben beginnend aus den Aufnahmen am Schalttafeleinsatz lösen.

-  Zierblende Mittelkonsole -1- von der Schalttafel abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Zierblende Mittelkonsole aus- und einbauen, Fahrzeuge mit Handschuhfach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen

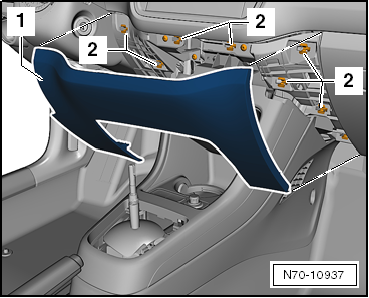

-  Zierblende Mittelkonsole -1- mit Demontagekeil -3409- von oben beginnend aus den Aufnahmen -2- am Schalttafeleinsatz lösen.

-  Zierblende Mittelkonsole -1- von der Schalttafel abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Halter Mittelkonsole aus- und einbauen

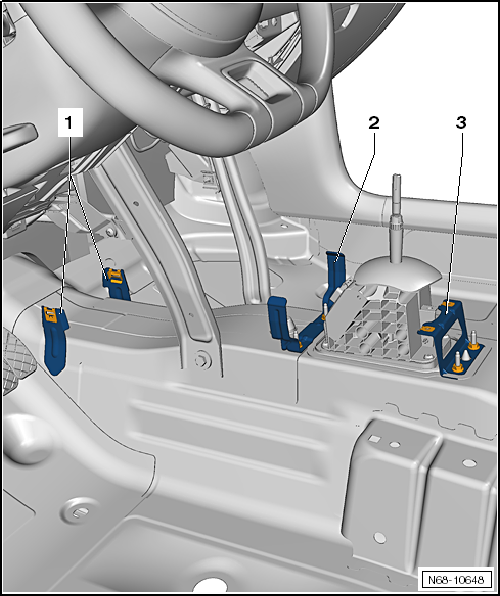

Montageübersicht - Halter Mittelkonsole

VW UP. Karosserie-Montagearbeiten Innen


  1. Halter Mittelkonsole vorn
    • links und rechts
    • mit der Karosserie verschweißt
    • Schnappmuttern auf Beschädigung prüfen und ggf. ersetzen
  2. Halter Mittelkonsole Mitte
    • aus- und einbauen
  3. Halter Mittelkonsole hinten
    • aus- und einbauen

Halter Mittelkonsole Mitte aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Mittelkonsole Unterteil ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

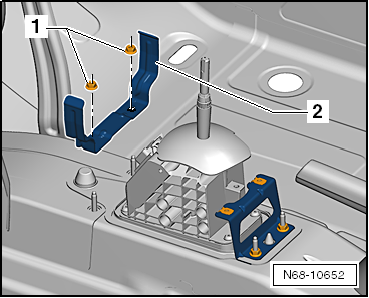

-  Muttern -1- abschrauben (8,0 Nm).

-  Halter Mittelkonsole Mitte -2- abnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Halter Mittelkonsole hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Mittelkonsole Unterteil ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

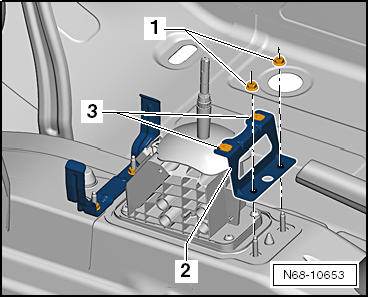

-  Muttern -1- abschrauben (8,0 Nm).

-  Halter Mittelkonsole hinten -2- abnehmen.

Einbauen


Hinweis

Vor der Montage sind die Schnappmuttern -3- auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
