Volkswagen Up! Reparaturanleitung :: Heizgerät

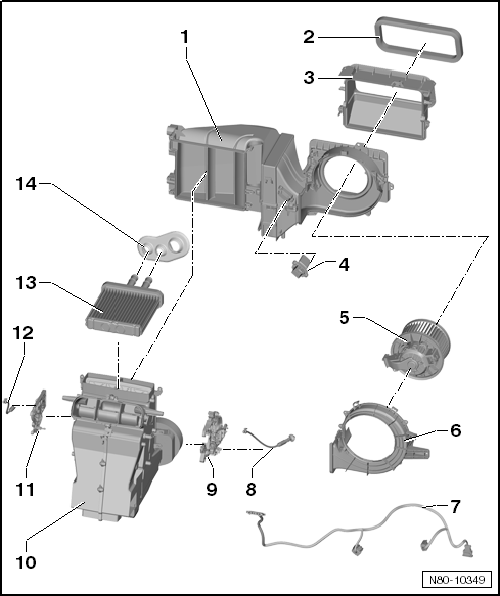

Montageübersicht - Heizgerät

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

VW UP. Heizung, Klimaanlage


  1. Gehäuseoberteil
  2. Dichtung
  3. Gehäuse für Lufteintritt
    • mit Frisch-/Umluftklappe
  4. Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-
    • aus- und einbauen
  5. Frischluftgebläse -V2-
    • aus- und einbauen
  6. Gehäuse für Frischluftgebläse
  7. Elektrischer Leitungsstrang Heizgerät
  8. Flexible Welle für Luftverteilung
    • aus- und einbauen
  9. Stelleinheit für Defrost- und Luftverteilerklappe
    • aus- und einbauen
  10. Luftverteilergehäuse
  11. Stelleinheit für Temperaturklappe
    • aus- und einbauen
  12. Flexible Welle für Temperaturklappe
    • aus- und einbauen
  13. Wärmetauscher
    • aus- und einbauen
  14. Dichtung
    • Einbaulage beachten

Frischluftgebläse -V2- aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24- aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Wärmetauscher aus- und einbauen

Es ist nicht nötig, das Kältemittel abzulassen und das Expansionsventil auszubauen. Der weitere Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Heizgerät aus- und einbauen

Es ist nicht nötig, das Kältemittel abzulassen und das Expansionsventil auszubauen. Der weitere Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Heizgerät zerlegen und zusammenbauen

Es ist nicht nötig, das Kältemittel abzulassen, das Expansionsventil und den Verdampfer auszubauen bzw. zu zerlegen. Die weitere Vorgehensweise ist identisch zum Fahrzeug mit Klimaanlage.

Luftführung

Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum

Die Montageübersicht Luftführung und Luftverteilung im Fahrgastraum ist identisch zum Fahrzeug mit Klimaanlage.

Mittenausströmer aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Ausströmer Fahrerseite- bzw. Beifahrer ausbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Ausströmer Fahrerfußraum bzw. Beifahrerfußraum aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Zwischenstück für Luftausströmer Defrost aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Zwischenstück für Mittenausströmer aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Frischluftansaugung aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Zwangsentlüftung des Fahrgastraums aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Zwangsentlüftung des Fahrgastraums prüfen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.
