Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums

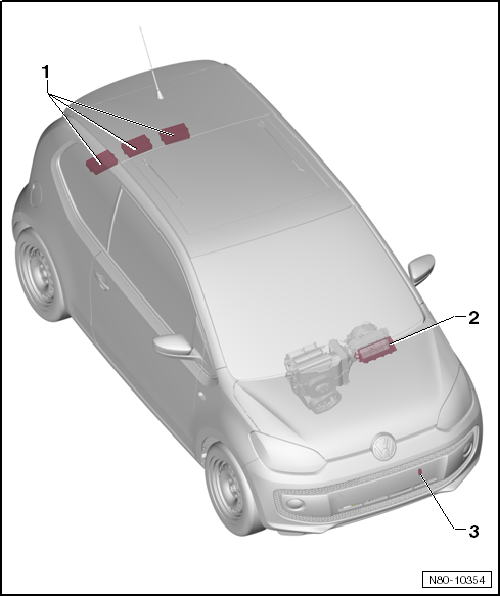

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Linkslenker

1. Zwangsentlüftung des Fahrgastraums
   • Aus- und Einbauen.
2. Temperaturfühler für Außentemperatur -G17-
   • Aus- und Einbauen.
3. Frischluftansaugung
   • Aus- und Einbauen.

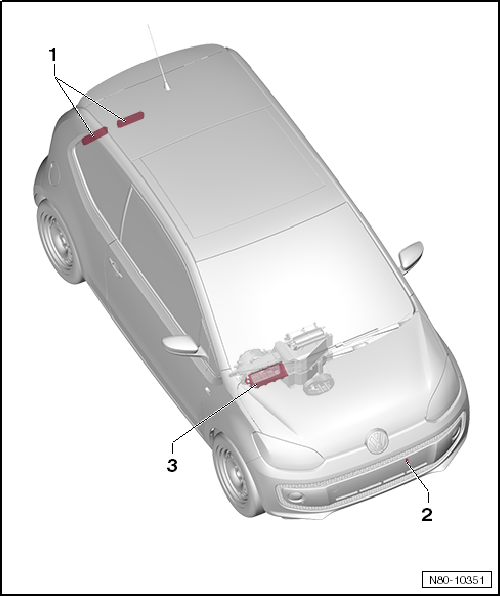

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Rechtslenker

1. Zwangsentlüftung des Fahrgastraums
   • Aus- und Einbauen.
2. Frischluftansaugung
   • Aus- und Einbauen.
3. Temperaturfühler für Außentemperatur -G17-
   • Aus- und Einbauen.

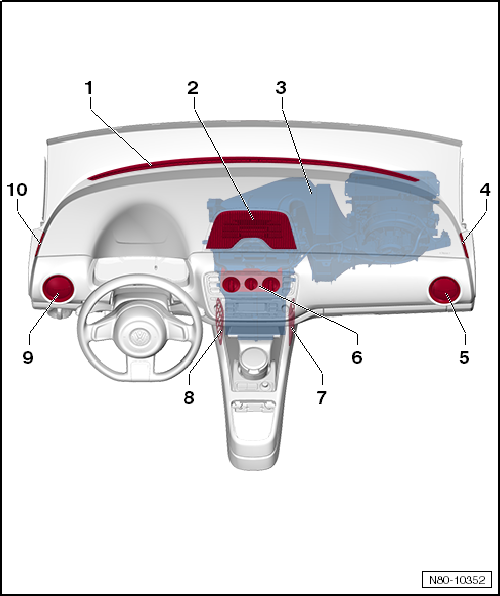

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

1. Luftausströmer Defrost
   • Aus- und Einbauen.
2. Mittenausströmer
   • Aus- und Einbauen.
3. Heiz- und Klimagerät
   • Aus- und Einbauen.
   • Zerlegen und zusammenbauen.
4. Seitlicher Schalttafelausströmer
   • Aus- und Einbauen.
5. Ausströmer rechts
   • Aus- und Einbauen.
6. Bedienungs- und Anzeigeeinheit
   • Aus- und Einbauen.
7. Ausströmer Fußraum rechts
   • Aus- und Einbauen.
8. Ausströmer Fußraum links
   • Aus- und Einbauen.
9. Ausströmer links
   • Aus- und Einbauen.
10. Seitlicher Schalttafelausströmer
    • Aus- und Einbauen.

Stelleinheiten

Stelleinheit für Temperaturklappe aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Stelleinheit für Defrost- und Luftverteilerklappe aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Flexible Welle für Luftverteilung aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Flexible Welle für Temperaturklappe aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

Heizung

...

Heizgerät

Montageübersicht - Heizgerät Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß. Gehäuseoberteil Dichtung Gehäuse für Lufteintritt mi ...
