Volkswagen Up! Betriebsanleitung :: Grundträger oder Tragstäbe und Trägersystem befestigen

Volkswagen Up! Betriebsanleitung / Vor der Fahrt / Dachgepäckträger / Grundträger oder Tragstäbe und Trägersystem befestigen

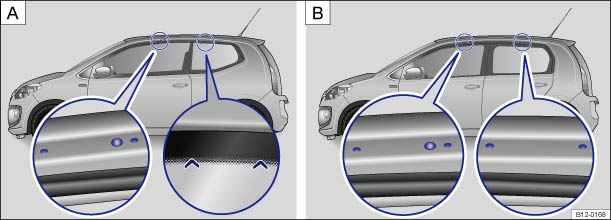

Abb. 78

Befestigungspunkte für Grundträger
(beidseitig) : bei 2-türigen Fahrzeugen, : bei 4-türigen Fahrzeugen.

Abb. 79

Befestigungspunkte für Tragstäbe
bei Fahrzeugen mit Dachreling (beidseitig).

Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise

Einleitung
zum Thema 

Die Grundträger dienen als Basis für spezielle Trägersysteme. Für den Transport von Gepäck, Fahrrädern, Surfbrettern, Skiern und Booten sind aus Sicherheitsgründen jeweils eigene Trägersysteme erforderlich. Geeignetes Zubehör ist bei einem Volkswagen Partner erhältlich.

Grundträger und Trägersystem müssen immer korrekt befestigt werden. Die mitgelieferte Montageanleitung des Trägersystems ist unbedingt zu beachten.

Fahrzeuge ohne Dachreling: Grundträger und Trägersystem befestigen

2-türige Fahrzeuge: Die Bohrungen bzw. Markierungen der Befestigungspunkte für die vorderen Grundträger befinden sich an den Unterseiten der Dachholme ⇒ Abb. 78  (linke Lupe). Die Bohrungen bzw. Markierungen
der Befestigungspunkte sind nur bei geöffneter Tür sichtbar. Die Markierungen zur Befestigung die hinteren Grundträger befinden sich oben auf den Seitenscheiben ⇒ Abb. 78  (rechte Lupe).


4-türige Fahrzeuge: Die Bohrungen bzw. Markierungen der Befestigungspunkte für die Grundträger befinden sich an den Unterseiten der Dachholme und sind nur bei geöffneter Tür sichtbar ⇒ Abb. 78 .


Die Grundträger nur an den in der Abbildung gezeigten Markierungen befestigen ⇒ .


Nach erfolgter Montage der Grundträger das Trägersystem gemäß mitgelieferter Montageanleitung an den Grundträgern befestigen.

Fahrzeuge mit Dachreling: Tragstäbe und Trägersystem befestigen

Tragstäbe werden an der Dachreling befestigt. Die mitgelieferte Montageanleitung der Tragstäbe ist unbedingt zu beachten. Dachgepäckträger, die für Fahrzeuge ohne Dachreling vorgesehen sind, dürfen nicht verwendet werden ⇒ .


Der Abstand ⇒ Abb. 79  Ⓐ der Tragstäbe zueinander sollte 70 – 75 cm betragen.

Die Tragstäbe nur in dem in der Abbildung gezeigten Bereich ⇒ Abb. 79  Ⓑ befestigen.

Nach erfolgter Montage der Tragstäbe das Trägersystem gemäß mitgelieferter Montageanleitung an den Tragstäben befestigen. Darauf achten, dass ausreichend Abstand zur Dachantenne besteht, um die Dachantenne vor Beschädigung zu schützen.

Warnung


Unsachgemäße Befestigung der Grundträger und des Trägersystems und deren unsachgemäße Benutzung kann zur Folge haben, dass sich das gesamte System vom Dach löst und dadurch Unfälle und Verletzungen verursachen kann.

Mitgelieferte Montageanleitung der Grundträger, der
Tragstäbe und des jeweiligen Trägersystems lesen und beachten und immer im Fahrzeug mitführen.
