Volkswagen Up! Betriebsanleitung :: Glühlampen der Rückleuchte auswechseln

Volkswagen Up! Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen der Rückleuchte auswechseln

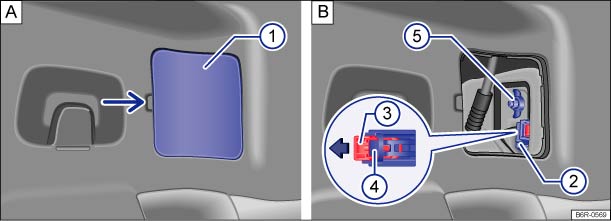

Abb. 164

Seitlich im Gepäckraum: : Abdeckung
ausbauen, : Rückleuchte ausbauen.

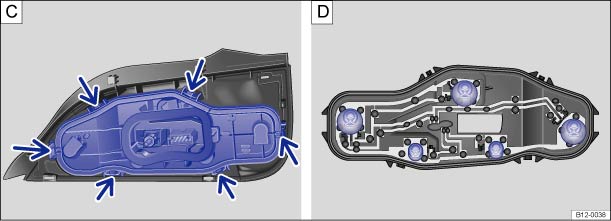

Abb. 165

Rückleuchte: : Lampenhalter ausbauen,
: Glühlampen ausbauen.

Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise

Einleitung
zum Thema 

Handlungen nur in der angegebenen Reihenfolge ausführen.

Rückleuchte ausbauen




1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Gepäckraumklappe öffnen ⇒ Gepäckraumklappe .
3. Die Abdeckung ① vorsichtig abhebeln ⇒ Abb. 164  .
4. Verriegelung ③ am Anschlussstecker ② in Pfeilrichtung ziehen ⇒ Abb. 164  . Dazu den Schraubendreher aus dem Bordwerkzeug
zur Hilfe nehmen.
5. Verrastung ④ drücken und Anschlussstecker ② abziehen ⇒ Abb. 164  .
6. Flügelmutter ⑤ abschrauben ⇒ Abb. 164  .
7. Rückleuchte vorsichtig nach hinten aus der Karosserie lösen.
8. Rückleuchte abnehmen und auf eine saubere, glatte Fläche legen.

Glühlampe wechseln




9. Lampenhalter an den Verriegelungslaschen (Pfeile) entriegeln ⇒ Abb. 165  und Lampenhalter aus der Rückleuchte herausnehmen.
10. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen ⇒ Abb. 165  .
11. Lampenhalter in die Rückleuchte einsetzen. Die Verrieglungslaschen (Pfeile) müssen hörbar einrasten ⇒ Abb. 165  .

Rückleuchte einbauen



12. Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen.
13. Mit einer Hand die Rückleuchte an der Einbauposition halten und mit der anderen die Flügelmutter ⑤ festdrehen ⇒ Abb. 164  .
14. Den richtigen Einbau und festen Sitz der Rückleuchte prüfen.
15. Anschlussstecker ② auf den Lampenhalter stecken und Verriegelung ③ entgegen der Pfeilrichtung in den Stecker drücken ⇒ Abb. 164  .
16. Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein.
17. Gepäckraumklappe schließen ⇒ Gepäckraumklappe .
