Volkswagen Up! Reparaturanleitung :: Getriebegehäuse, Kupplungsgehäuse

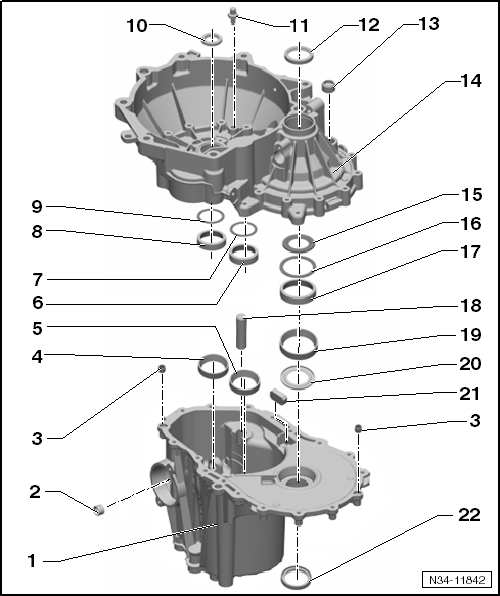

Montageübersicht - Getriebegehäuse und Kupplungsgehäuse

VW UP. 5 Gang-Schaltgetriebe 0CF


  1. Getriebegehäuse
    • bei Ersatz: Antriebswelle, Abtriebswelle und Ausgleichsgetriebe einstellen
  2. Hülse
    • für Schaltwelle
    • nach Demontage ersetzen
  3. Passhülse
    • 2 Stück
  4. Außenring/Kegelrollenlager
    • für Antriebswelle
    • aus Getriebegehäuse ausziehen und in Getriebegehäuse einpressen
    • bei Ersatz: Antriebswelle einstellen
  5. Außenring/Kegelrollenlager
    • für Abtriebswelle
    • aus Getriebegehäuse ausziehen und in Getriebegehäuse einpressen
    • bei Ersatz: Abtriebswelle einstellen
  6. Außenring/Kegelrollenlager
    • für Abtriebswelle
    • aus Kupplungsgehäuse ausziehen und in Kupplungsgehäuse einpressen
    • bei Ersatz: Abtriebswelle einstellen
  7. Einstellscheibe
    • für Abtriebswelle
    • Einstellübersicht
  8. Außenring/Kegelrollenlager
    • für Antriebswelle
    • aus Kupplungsgehäuse ausziehen und in Kupplungsgehäuse einpressen
    • bei Ersatz: Antriebswelle einstellen
  9. Einstellscheibe
    • für Antriebswelle
    • Einstellübersicht
  10. Dichtring für Antriebswelle
    • nach Demontage ersetzen
  11. Kugelzapfen
    • aus- und einbauen
  12. Dichtring für Gelenkwelle rechts
    • nach Demontage ersetzen
    • ersetzen bei eingebautem Getriebe
  13. Ölablassschraube
    • 30 Nm
  14. Kupplungsgehäuse
    • bei Ersatz: Antriebswelle, Abtriebswelle und Ausgleichsgetriebe einstellen
  15. Stauscheibe
  16. Einstellscheibe
    • für Ausgleichsgetriebe
    • Einstellübersicht
  17. Außenring/Kegelrollenlager
    • für Ausgleichsgetriebe
    • aus Kupplungsgehäuse ausziehen und in Kupplungsgehäuse einpressen
    • bei Ersatz: Ausgleichsgetriebe einstellen
  18. Rücklaufwelle
    • nach Demontage ersetzen
    • wird beim Ausbau beschädigt
  19. Außenring/Kegelrollenlager
    • für Ausgleichsgetriebe
    • aus Getriebegehäuse ausziehen und in Getriebegehäuse einpressen
    • bei Ersatz: Ausgleichsgetriebe einstellen
  20. Stauscheibe
  21. Magnet
    • wird durch die Trennfläche des Gehäuses gehalten
  22. Dichtring für Gelenkwelle links
    • nach Demontage ersetzen
    • ersetzen bei eingebautem Getriebe

Befestigung am Motor- und Getriebehalter

VW UP. 5 Gang-Schaltgetriebe 0CF

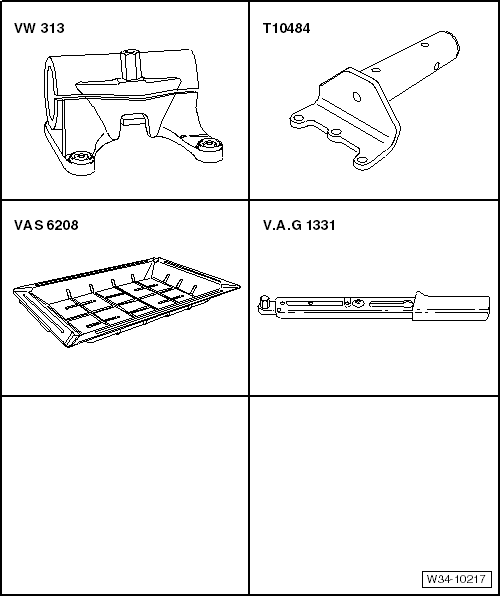

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

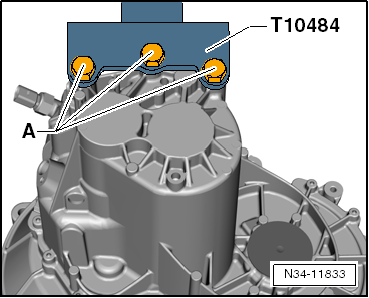

-  Getriebe am Getriebehalter -T10484- befestigen -Pfeile-.

-A- = Schrauben M10 X 35.

VW UP. 5 Gang-Schaltgetriebe 0CF


Getriebe zerlegen und zusammenbauen

Schematische Übersicht - Getriebe 1. Gang 2. Gang 3. Gang 4. Gang 5. Gang Rücklaufrad Getriebegehäuse Kupplungsgehäuse Antriebswelle Abtriebswelle Ausgleichsgetriebe ...

Getriebeöl

Getriebeölstand prüfen Der Ölstand des Getriebes kann nur geprüft werden, wenn das Getriebeöl vollständig abgelassen und danach wieder aufgefüllt wird Getriebeöl ablassen und auffüllen ...
