Volkswagen Up! Betriebsanleitung :: Frontansicht

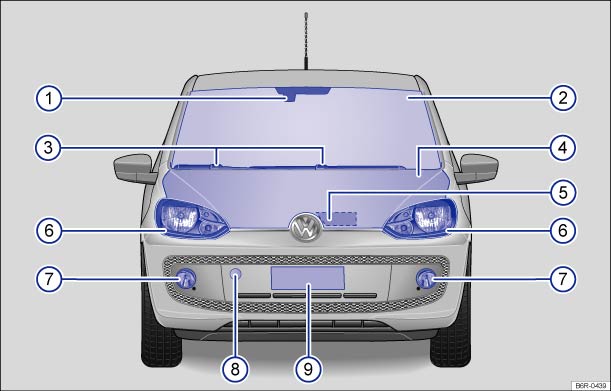

Abb. 2

Übersicht der Fahrzeugfront.


Legende zu ⇒ Abb. 2 :

  1. Spiegelfuß mit Lasersensor für die City-Notbremsfunktion
    ⇒ City-Notbremsfunktion 

  2. Frontscheibe mit Fahrzeug-Identifizierungsnummer
    ⇒ Technische Daten 
  3. Frontscheibenwischer ⇒ Scheibenwischer
    und -wascher 
  4. Motorraumklappe ⇒ Vorbereitungen zu Arbeiten
    im Motorraum 
  5. Öffnungshebel für die Motorraumklappe
    ⇒ Vorbereitungen zu Arbeiten im Motorraum 
  6. Frontscheinwerfer ⇒ Licht ⇒ Glühlampenwechsel 

  7. Nebelscheinwerfer ⇒ Licht ⇒ Glühlampenwechsel 

  8. Aufnahme der vorderen Abschleppöse hinter
    einer Abdeckung ⇒ An- und Abschleppen 
  9. Kennzeichenträger vorn

Seitenansicht

Abb. 1 Übersicht der rechten Fahrzeugseite. Legende zu ⇒ Abb. 1 : Dachantenne ⇒ Verbraucherinformationen  Tankklappe ⇒ Tanken  Türöffnungshe ...

Heckansicht

Abb. 3 Übersicht des Fahrzeughecks. Legende zu ⇒ Abb. 3 : Dachantenne ⇒ Verbraucherinformationen  Hochgesetzte Bremsleuchte Heckscheibe Heckscheibenbeheizun ...

Siehe auch:

Aufnahmepunkte zum Anheben des Fahrzeugs
Abb. 136 Aufnahmepunkte vorn zum Anheben mit der Hebebühne oder dem Wagenheber. Abb. 137 Aufnahmepunkte hinten zum Anheben mit der Hebebühne oder dem Wagenheber. Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise⇒ ...
