ACHTUNG!

• Bei Prüf- oder Messfahrten mit einem Fahrzeugdiagnose Informationssystem besteht das Risiko von schweren bis tödlichen Verletzungen!
• Wird das Fahrzeugdiagnose Informationssystem während einer Prüf- oder Messfahrt im Aktionsbereich eines Airbags deponiert, besteht im Falle einer Airbag-Auslösung das Risiko von schweren bis tödlichen Verletzungen!
• Nehmen Sie bei Prüf- oder Messfahrten eine Person mit, die auf einem Rücksitz sitzend das Fahrzeugdiagnose Informationssystem bedient.


Hinweis

• Alle beschriebenen Arbeitsanweisungen, wie z. B. Anpassungen, Codierungen, usw., sind mit dem Fahrzeugdiagnosetester durchführbar.
• Alle Arbeitsanweisungen sind in den Betriebsarten "Geführte Fehlersuche" und "Geführte Funktionen" erreichbar.
• Zusätzliche Informationen:
  • → Nr.202
  • → Nr.256
  • → Nr.294

-  Fahrzeugdiagnosetester anschließen.

Fahrzeugdiagnosetester anschließen


Hinweis

Beachten Sie die aktuellen Bedienhinweise zum Fahrzeugdiagnosetester, welche nach Auswahl der Tasten "Administration" und "Bedienungshandbuch" angezeigt werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

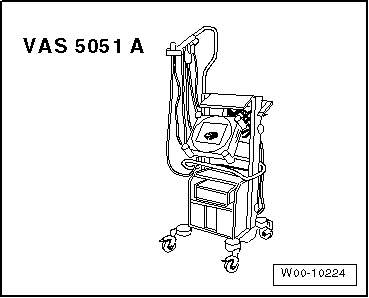

• Fahrzeugdiagnosetester

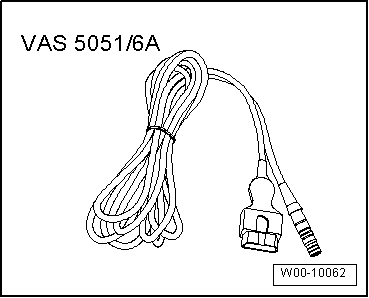

• Diagnoseleitung -VAS 5051/6A- (5 m)
• Diagnoseleitung -VAS 5051/5A- (3 m)


Hinweis

Zur Diagnose sind nur die oben aufgeführten Diagnoseleitungen zu verwenden, da nur diese mit CAN-Leitungen ausgestattet sind und eine CAN-Diagnose bzw. CAN-Kommunikation zulassen.

Fahrzeugdiagnosetester anschließen:

-  Ziehen Sie die Handbremse an.

-  Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

-  Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

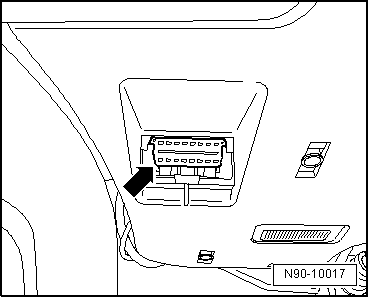

-  Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung -VAS 5051/6A- am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

-  Schalten Sie die Zündung ein.

-  Schalten Sie alle elektrischen Verbraucher aus.


Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.

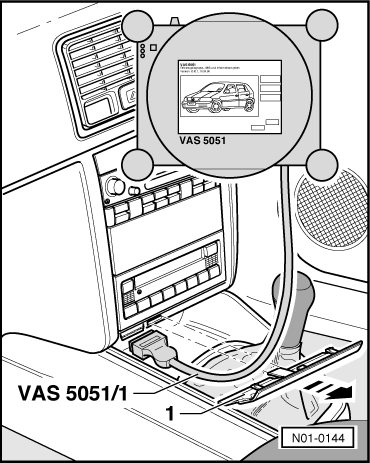

Fahrzeugdiagnosetester anschließen Golf Mj. 1998 - 2003

-  Ziehen Sie die Handbremse an.

-  Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

-  Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

-  Ziehen Sie die Verkleidung -1- in Pfeilrichtung heraus.

-  Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

-  Schalten Sie die Zündung ein.

-  Schalten Sie alle elektrischen Verbraucher aus.


Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.
