Sitzbelegungssensor aus- und einbauen


Hinweis

Der Sitzbelegungssensor Beifahrerseite -G128- ist nur im Vordersitz Beifahrerseite verbaut.

Ausbauen


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Vordersitz ausbauen.

-  Gurtschloss vorn ausbauen.

-  Verkleidungen am Vordersitz ausbauen.

-  Lehne Vordersitz ausbauen.

-  Bezug und Polster bei Sitzwanne ausbauen.

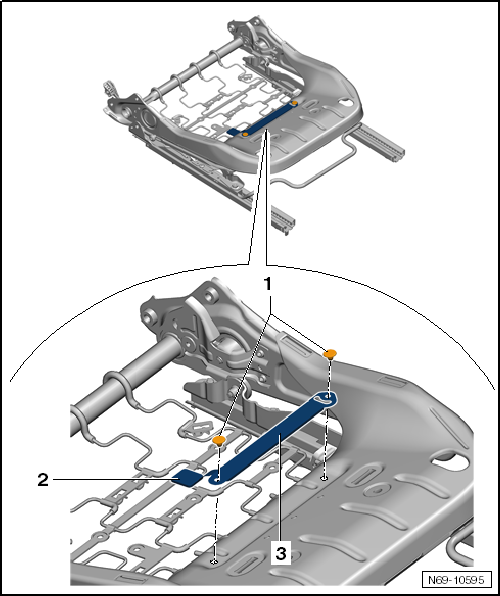

-  Die Clips -1- aus dem Sitzgestell ausclipsen.

-  Den Sitzbelegungssensor -3- mit Leiterplatte -3- vom Sitzgestell abnehmen.

Einbauen


ACHTUNG!

• Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.
• Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Wenn die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler signalisiert, muss der Ereignisspeicher abgefragt, gelöscht und neu abgefragt werden → Fahrzeugdiagnosetester.
