Volkswagen Up! Reparaturanleitung :: Bezüge und Polster Rücksitze

Montageübersicht - Bezug und Polster

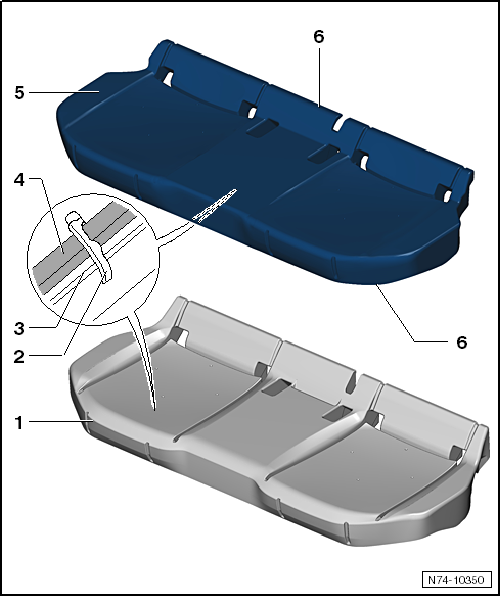

Montageübersicht - Bezug und Polster, Sitzbank

1. Polster
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
2. Polsterklammer
   • für Befestigung Bezug Sitzbank an Polster Sitzbank
   • nach jeder Demontage ersetzen
3. Draht
   • für Befestigung Bezug Sitzbank an Polster Sitzbank
4. Konturenleiste
   • mit Bezug Sitzbank vernäht
   • für Befestigung Bezug Sitzbank an Polster Sitzbank
5. Bezug
   • Zuordnung → Elektronischer Teilekatalog
   • nach dem Einbau auf faltenfreien Sitz prüfen
   • aus- und einbauen
6. Konturenleiste
   • mit Bezug Sitzbank vernäht
   • für Befestigung Bezug Sitzbank an Polster Sitzbank

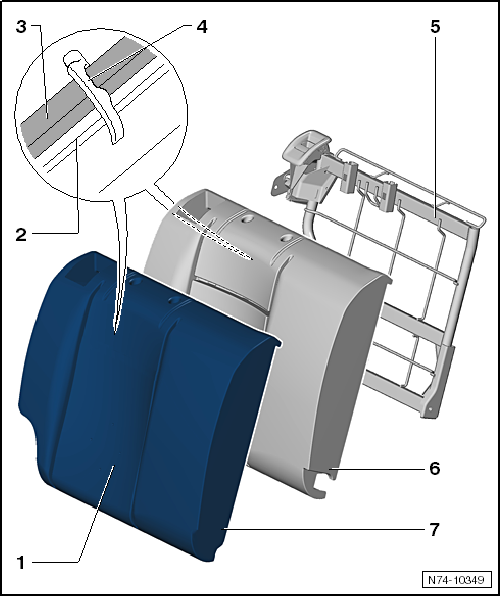

Montageübersicht - Bezug und Polster, Sitzlehne


Hinweis

Die Montageübersicht bezieht sich auf die Sitzlehne 2/3 rechts. Die Sitzlehne 1/3 links ist sinngemäß.

1. Bezug
   • Zuordnung → Elektronischer Teilekatalog
   • nach dem Einbau auf faltenfreien Sitz prüfen
   • aus- und einbauen
2. Draht
   • für Befestigung Bezug Sitzlehne an Polster Sitzlehne
3. Konturenleiste
   • mit Bezug Sitzlehne vernäht
   • für Befestigung Bezug Sitzlehne an Polster Sitzlehne
4. Polsterklammer
   • für Befestigung Bezug Sitzlehne an Polster Sitzlehne
   • nach jeder Demontage ersetzen
5. Lehnenrahmen
6. Polster
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
7. Reißverschluss
   • mit Bezug Sitzlehne vernäht
   • Schließer für Reißverschluss -1S0.881.451-

Bezug und Polster aus- und einbauen

Bezug und Polster Sitzbank aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

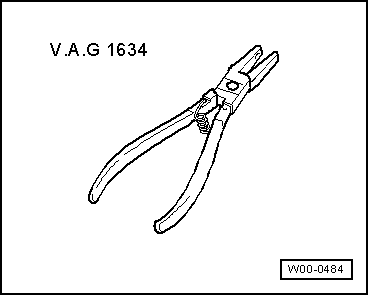

• Polsterklammerzange -V.A.G 1634-

Ausbauen

-  Sitzbank / Einzelsitze ausbauen.

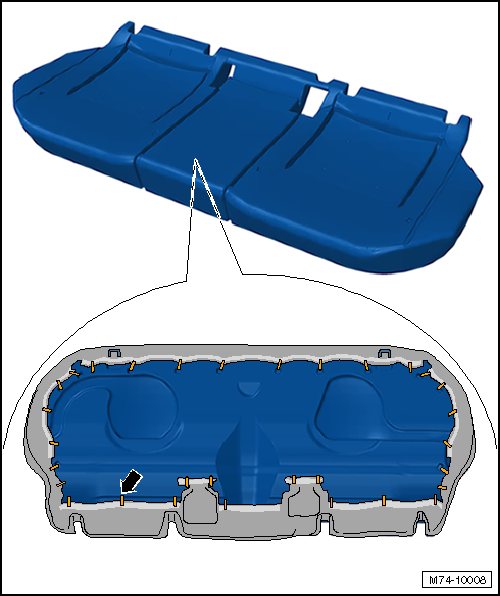

-  An der Unterseite umlaufend sämtliche Polsterklammern -Pfeil- trennen.

-  Polsterklammern -Pfeil- an der Unterseite entfernen.

-  Bezug nach oben krempeln.

-  Bezug an den Seiten umkrempeln.

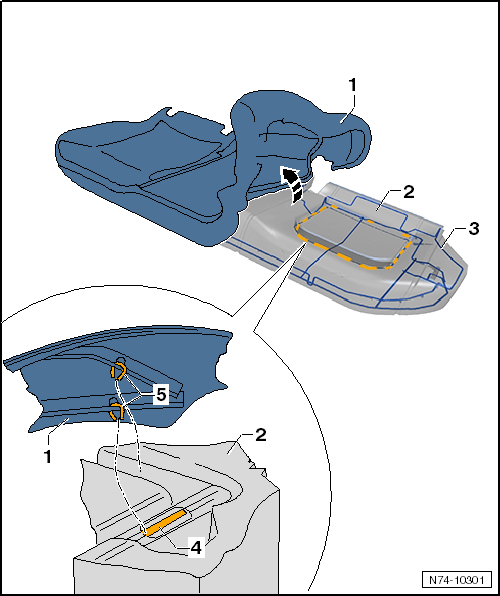

-  Polsterklammern -5- des Bezugs -1- an den Polsteraufnahmen -4- entfernen.

-  Bezug -1- in -Pfeilrichtung- vom Polster -2- abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

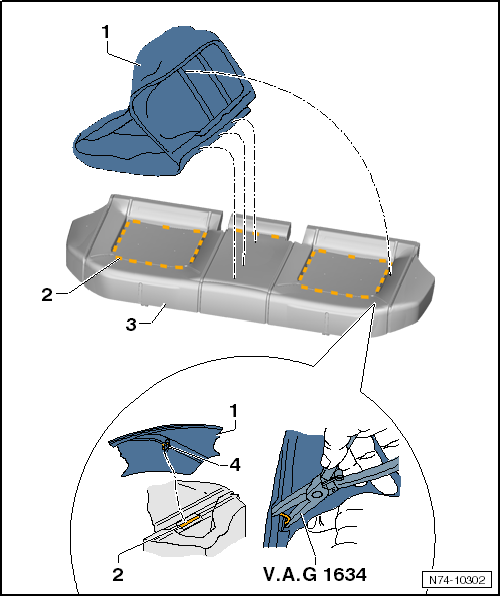

-  Bezug -1- auf Polster -3- auflegen.

-  Bezug -1- mit neuen Polsterklammern -4- an den angegebenen Stellen -2- mit Polsterklammerzange -V.A.G 1634- am Polster -3- befestigen.

-  Bezug -1- an den Seiten umkrempeln.

-  Bezug mit neuen Polsterklammern an den angegebenen Stellen -Pfeil- umlaufend mit Polsterklammerzange -V.A.G 1634- am Polster befestigen.

Bezug und Polster Lehne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Polsterklammerzange -V.A.G 1634-

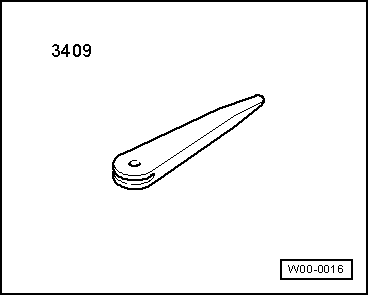

• Demontagekeil -3409-

Schließer für Reißverschluss -1S0.881.451-


Hinweis

Der Aus- und Einbau ist für die geteilte Lehne beschrieben. Der Aus- und Einbau an der durchgehenden Lehne erfolgt sinngemäß.

Ausbauen

-  Rücksitzlehne ausbauen.

-  Kopfstütze ausbauen.

-  Reißverschluss umlaufend an der Rückseite der Lehne öffnen.

-  Bezug mit dem Demontagekeil -3409- vorsichtig über die Verzurrösen hebeln.

-  Bezug an den Seiten umkrempeln.

-  Blende für Verriegelung ausbauen.

-  Bezug und Polster vorsichtig über die Kopfstützenführungen führen.

-  Bezug und Polster vom Lehnenrahmen abnehmen.

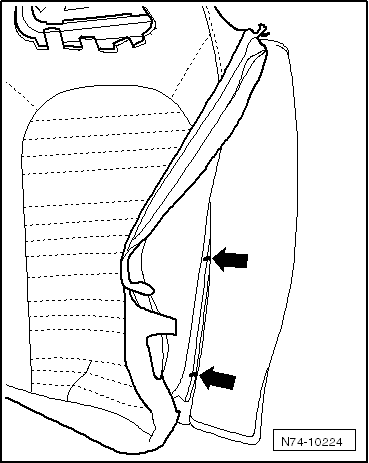

-  Polsterklammern -Pfeile- des Bezugs an den Polsteraufnahmen entfernen.

-  Restliche Polsterklammern entfernen.

-  Bezug abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

• Vor der Montage der Blenden für Verriegelungen sicherstellen, dass der Bezug auf den Lehnenentriegelungen aufliegt.
• Der Reißverschluss vom Lehnenbezug ist mit dem Schließer für Reißverschluss -1S0.881.451- zu verschließen.

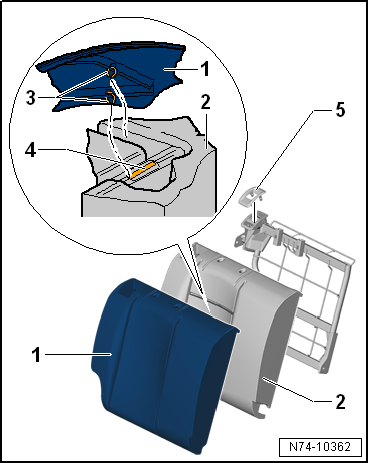

-  Bezug -1- mit neuen Polsterklammern -3- an den angegebenen Stellen -4- umlaufend mit Polsterklammerzange -V.A.G 1634- am Polster -2- befestigen.

-  Nach dem Einbau vom Polster und Bezug prüfen und sicherstellen, dass die Blenden für Verriegelungen rechts und links -5- mit den Lehnenverriegelungen verrastet sind.
