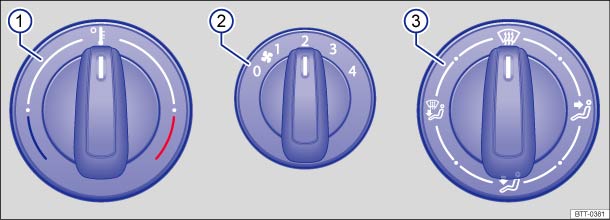

Abb. 111
Im oberen Teil der Mittelkonsole:
Bedienungselemente des Heiz- und Frischluftsystems.

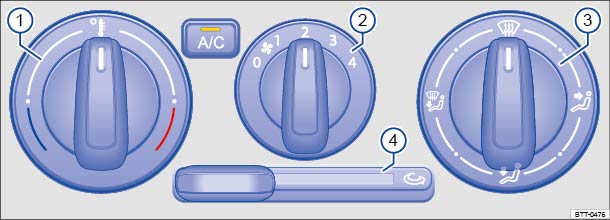

Abb. 112
Im oberen Teil der Mittelkonsole:
Bedienungselemente der Klimaanlage.
⇒Einleitung
zum Thema
Einige Funktionen und Tasten sind ausstattungsabhängig und hängen von der Art der verbauten Anlage ab.
Ausschalten
Die Anlagen schalten Sie wie folgt aus:
Durch Drehen des mittleren Drehreglers ⇒ Abb. 112② in die Stufe .
– Kühlbetrieb
Mit der Taste
schalten Sie den Kühlbetrieb ein und aus.
/ – Temperatur
Mit dem linken Drehregler ① stellen Sie die Temperatur ein.
– Gebläse
Mit dem mittleren Drehregler ② stellen Sie die Stärke des Gebläses ein.
Luftverteilung
Mit dem rechten Drehregler ③ stellen Sie die Luftverteilung ein:
: Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen
in der Instrumententafel.
: Luftverteilung in den Fußraum.
: Luftverteilung zur Frontscheibe und in den Fußraum.
– Scheiben entfrosten
Mit dem rechten Drehregler ③ entfrosten Sie die
Frontscheibe schnellstmöglich und befreien sie von Beschlag (Defrostfunktion):
Manuelle Klimalage: In der Defrostfunktion schaltet sich der Umluftbetrieb aus und der Klimakompressor der Kühlanlage ein, um die Luft zu entfeuchten. Bei eingeschalteter Defrostfunktion lassen sich der Umluftbetrieb nicht ein- und der Klimakompressor nicht ausschalten.
– Umluftbetrieb
Mit dem Schieberegler ④ schalten Sie den Umluftbetrieb
ein und aus ⇒ Umluftbetrieb .
– Heckscheibenbeheizung
Mit der Taste im oberen Teil der Mittelkonsole
schalten Sie bei laufendem Motor die Heckscheibenbeheizung ein und aus. Die Heckscheibenbeheizung
schaltet sich spätestens nach 10 Minuten aus.
