Volkswagen Up! Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Aufbau des Kältemittelkreislaufes

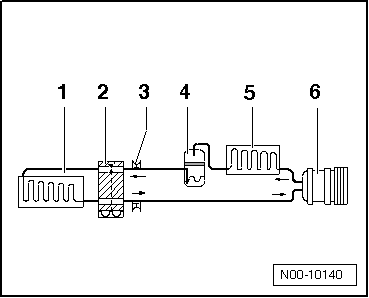

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

Verdampfer
Expansionsventil
Ventil zum Absaugen, füllen und messen
Flüssigkeitsbehälter mit Trocknerbeutel / Trocknerpatrone
Kondensator
Klimakompressor

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

VW UP. Klimaanlage mit Kältemittel R134a

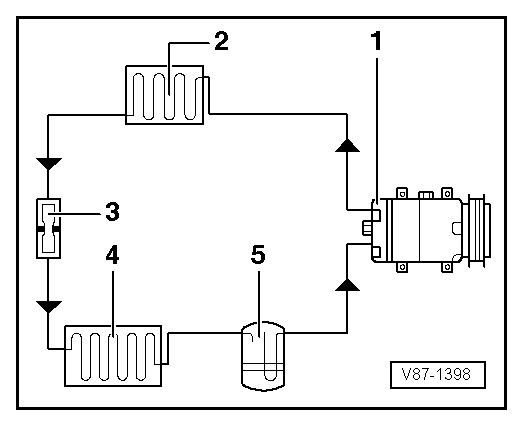

Kältemittelkreislauf mit Drossel und Auffangbehälter

Klimakompressor
Kondensator
Drossel
Verdampfer
Auffangbehälter mit Trocknerbeutel

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

VW UP. Klimaanlage mit Kältemittel R134a

Bauteile des Kältemittelkreislaufes

Vorsicht! Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen. Es dürfen nur vom Hersteller f ...

Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel -V.A.G 1783- (2... 10 Nm) mit "Einsteckknarre 1/4" -VAS 6234- ACHTUNG! Es bes ...
