Volkswagen Up! Betriebsanleitung :: Übersicht der Fahrerseite

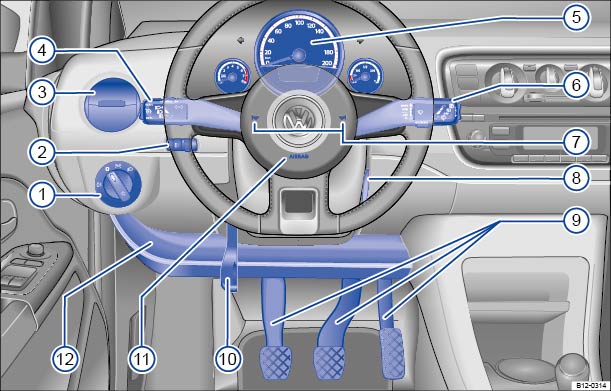

Abb. 5

Übersicht der Fahrerseite (Linkslenker).

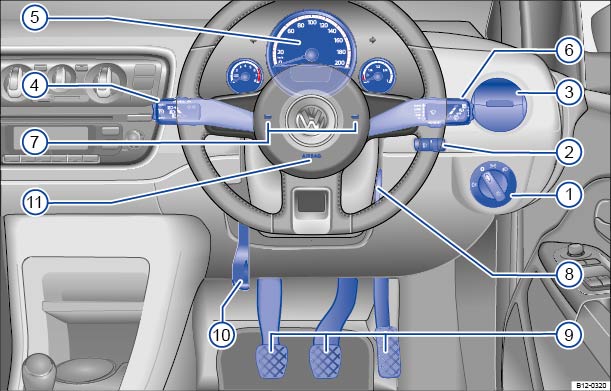

Abb. 6

Übersicht der Fahrerseite (Rechtslenker).


Legende zu ⇒ Abb. 5  und ⇒ Abb. 6 :

  1. Lichtschalter
    ⇒ Licht 


    • Licht ausgeschaltet oder Tagfahrlicht --

    • Stand- und Abblendlicht ,

    • Nebelbeleuchtung ,

  2. Regler für die Leuchtweitenregulierung
    ⇒ Licht 

  3. Luftaustrittsdüse ⇒ Heizen, Lüften, Kühlen 

  4. Hebel ⇒ Licht 


    • zum Ein- und Ausschalten des Fernlichts

    • für Lichthupe

    • für Blinker

    • mit Schalter und Tasten zum Bedienen der Geschwindigkeitsregelanlage (GRA)


      /+
      /-
      ⇒ Geschwindigkeitsregelanlage (GRA) 
  5. Kombi-Instrument:


    • Instrumente ⇒ Instrumente 
    • Display ⇒ Instrumente 
    • Warn- und Kontrollleuchten ⇒ Warn- und Kontrollleuchten 
  6. Hebel
    Scheibenwischer und -wascher 

    • zum Einschalten der Frontscheibenwischer

    • für das Intervall-Wischen der Frontscheibe

    • für das Tippwischen x

    • für die Wisch-Wasch-Automatik der Frontscheibe

    • für den Heckscheibenwischer

    • für die Wisch-Wasch-Automatik der Heckscheibe

    • mit Tasten zum Bedienen des Volkswagen Informationssystems ,

      Volkswagen Informationssystem 
  7. Hupe (funktioniert nur bei eingeschalteter
    Zündung)
  8. Zündschloss ⇒ Motor anlassen und abstellen 

  9. Pedale ⇒ Schalten 

  10. Hebel für die einstellbare Lenksäule
    ⇒ Sitzposition einstellen 
  11. Fahrer-Frontairbag ⇒ Airbag-System 

  12. Ablagefach ⇒ Ablagen 
