Volkswagen Up! Reparaturanleitung :: Sensoren

Drehratengeber und Querbeschleunigungsgeber aus- und einbauen

In diesem Fahrzeug ist der Querbeschleunigungsgeber -G200-, der Drehratengeber -G202- und der Längsbeschleunigungsgeber -G251- (ausstattungsbedingt) im Steuergerät verbaut.

Ein separater Austausch ist nicht möglich.

-  Steuergerät für ABS -J104- aus- und einbauen.

Geber für Lenkwinkel aus- und einbauen

Der Geber für Lenkwinkel -G85- ist zwischen Lenkrad und Lenkstockschalter eingebaut.

Aus- und einbauen:

→ Elektrische Anlage.

-  Anschließend müssen Sie eine Grundeinstellung des Gebers für Lenkwinkel -G85- durchführen.

-Fahrzeugdiagnosetester- anschließen und Funktion anwählen.

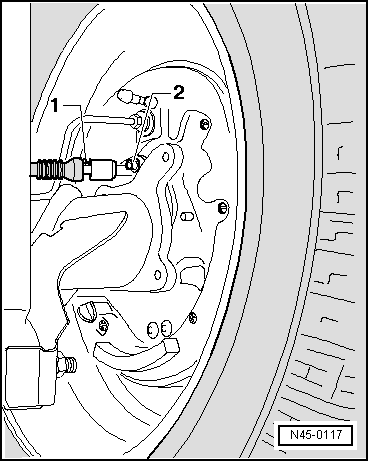

Drehzahlfühler an der Hinterachse aus- und einbauen

Ausbauen:

-  Fahrzeug anheben.

-  Trennen Sie die Steckverbindung -1- von der Drehzahlfühlerleitung und dem Drehzahlfühler.

-  Drehen Sie die Schraube -2- aus dem Achszapfen heraus.

-  ABS-Drehzahlfühler aus dem Achszapfen ziehen.

Einbauen:

-  Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen und den Drehzahlfühler rundum mit Heißschraubenpaste G 052 112 A3 bestreichen.

-  Setzen Sie den Drehzahlfühler in die Bohrung des Achszapfens ein und ziehen Sie die Schraube mit 8 Nm fest.

-  Verbinden Sie den Drehzahlfühler mit der Drehzahlfühlerleitung.

VW UP. Bremsanlagen

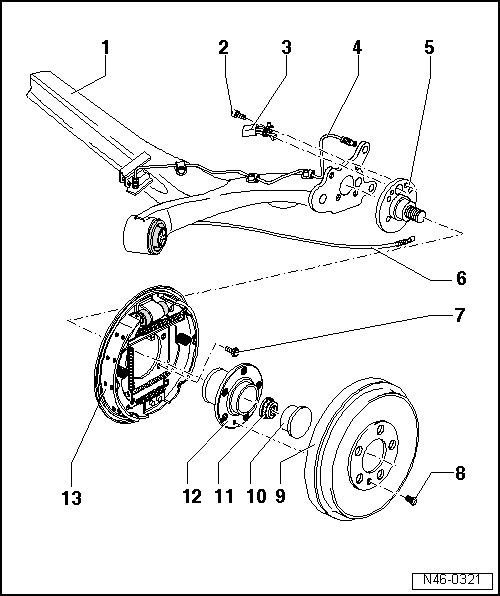

Montageübersicht - Drehzahlfühler an der Hinterachse

VW UP. Bremsanlagen


  1. Achskörper
  2. Torx-Schraube, 8 Nm
  3. ABS-Drehzahlfühler
    • vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Heißschraubenpaste G 052 112 A3 bestreichen.
    • aus- und einbauen
  4. Bremsleitung
  5. Achszapfen
  6. Bremsseil
  7. Sechskantschraube
    • Anzugsdrehmoment → Fahrwerk, Achsen, Lenkung
  8. Torx-Schraube, 8 Nm
  9. Bremstrommel
    • Bremse vor dem Ausbau der Bremstrommel zurückstellen
  10. Kappe
    • abdrücken und eintreiben → Fahrwerk, Achsen, Lenkung
  11. Zwölfkantmutter, selbstsichernd
    • nach jeder Demontage ersetzen → Fahrwerk, Achsen, Lenkung
  12. Radnabe mit Radlager
    • der Sensorring für das ABS ist im Radlager eingebaut
    • aus- und einbauen → Fahrwerk, Achsen, Lenkung
  13. Bremsträger mit Bremsbacken
    • vor dem Ausbauen der Bremstrommel, Bremse zurückstellen

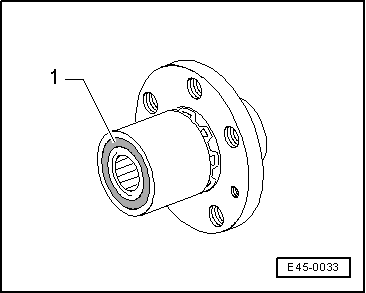

Sensorring für ABS -1-

VW UP. Bremsanlagen

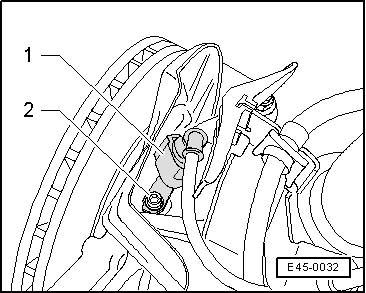

Drehzahlfühler an der Vorderachse aus- und einbauen

Ausbauen:

-  Fahrzeug anheben.

-  Trennen Sie die Steckverbindung -1- von der Drehzahlfühlerleitung und dem Drehzahlfühler.

-  Drehen Sie die Schraube -2- aus dem Radlagergehäuse heraus.

-  ABS-Drehzahlfühler aus Radlagergehäuse ziehen.

Einbauen:

-  Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen und den Drehzahlfühler rundum mit Heißschraubenpaste G 052 112 A3 bestreichen.

-  Setzen Sie den Drehzahlfühler in die Bohrung des Radlagergehäuses ein und ziehen Sie die Schraube mit 8 Nm fest.

-  Verbinden Sie den Drehzahlfühler mit der Drehzahlfühlerleitung.

-  Lenkung nach links und rechts bis auf Anschlag betätigen und die Freigängigkeit der Drehzahlfühlerleitung kontrollieren.

VW UP. Bremsanlagen

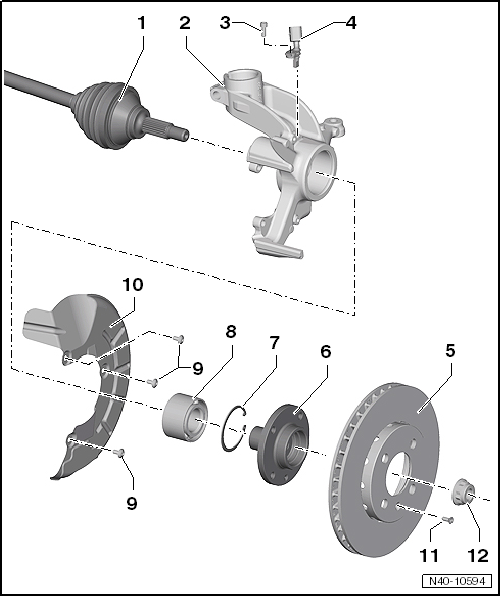

Montageübersicht - Drehzahlfühler an der Vorderachse

VW UP. Bremsanlagen


  1. Gelenkwelle
  2. Radlagergehäuse
  3. Torx-Schraube, 8 Nm
  4. Drehzahlfühler
    • vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Heißschraubenpaste G 052 112 A3 bestreichen.
    • aus- und einbauen
  5. Bremsscheibe
  6. Radnabe
  7. Sicherungsring
  8. Radlager
    • der Sensorring für das ABS ist im Radlager eingebaut
    • aus- und einpressen → Fahrwerk, Achsen, Lenkung
  9. Torx-Schrauben, 12 Nm
  10. Abdeckblech
  11. Torx-Schraube, 4,5 Nm
  12. Zwölfkantmutter, selbstsichernd

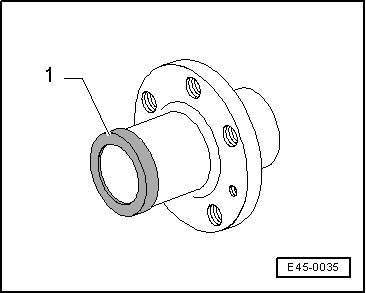

Sensorring für ABS -1-

VW UP. Bremsanlagen


Einbauorteübersicht
