Volkswagen Up! Reparaturanleitung :: Seitenblinkleuchte

Seitenblinkleuchte aus- und einbauen

Die Seitenblinkleuchten sind jeweils links und rechts in die vorderen Kotflügel eingebaut.


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.


Vorsicht!

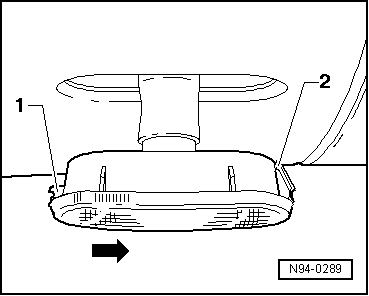

Das Entriegeln der Seitenblinkleuchten ist nur in einer Richtung möglich. Beim Ausbau ist mit Vorsicht vorzugehen, da im eingebauten Zustand nicht erkennbar ist, auf welcher Seite der Blinkleuchte sich die feste Lagerstelle -1- bzw. die Federklammer -2- befindet. Beim Versuch, die Leuchte auf der Federklammerseite mit Gewalt herauszuhebeln, besteht die Gefahr der Beschädigung der Blinkleuchte und des Fahrzeuglacks.

-  Lack an beiden Seiten der Blinkleuchte mit Klebeband abkleben.

-  Blinkleuchte vorsichtig in Richtung der Federklammer drücken -Pfeil- und mit der festen Lagerstelle beginnend aus der Karosserie herausschwenken.

VW UP. Elektrische Anlage


-  Fassung mit der Glassockellampe -1- vom Lampengehäuse -2- abziehen und Lampengehäuse abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

VW UP. Elektrische Anlage

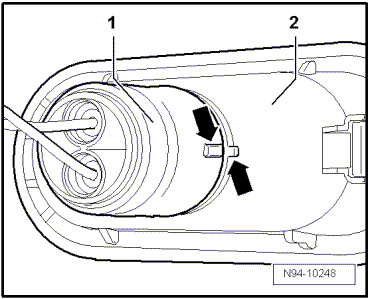

-  Fassung mit der Glassockellampe -1- so auf das Lampengehäuse -2- aufstecken, dass sich die Rastnasen -Pfeile- gegenüberstehen.

VW UP. Elektrische Anlage


-  Lampengehäuse mit der Federklammer -2- beginnend in die Karosserie einsetzen, Richtung Federklammer drücken -Pfeil- und mit der festen Lagerstelle -1- sicher in der Karosserie verrasten.

-  Nach dem Einbau die Funktion der Seitenblinkleuchte prüfen.

VW UP. Elektrische Anlage


Lampe für Seitenblinkleuchte aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Seitenblinkleuchte ausbauen.

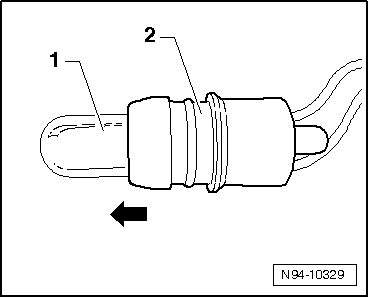

-  Glassockellampe -1- gerade aus der Fassung -2- herausziehen.

Lampe für Seitenblinkleuchte : 12V, W5W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage
