Volkswagen Up! Reparaturanleitung :: Schlussleuchten

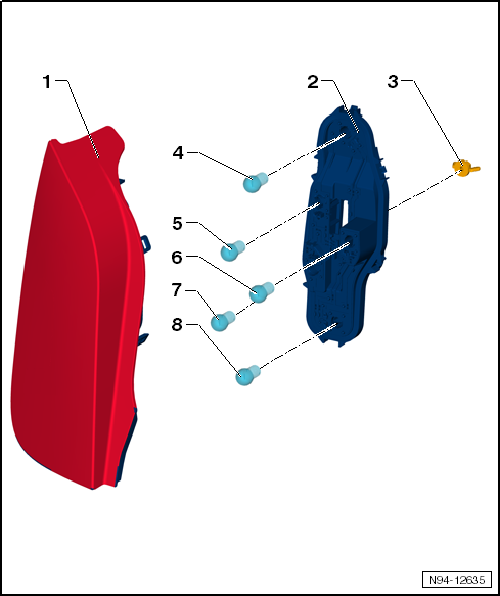

Montageübersicht - Schlussleuchten Karosserie

VW UP. Elektrische Anlage


  1. Schlussleuchte links -MX3- bzw. Schlussleuchte rechts -MX4- im Seitenteil
    • aus- und einbauen
  2. Lampenträger der Schlussleuchte im Seitenteil
    • aus- und einbauen
  3. Befestigungsmutter
    • Anzugsdrehmoment: Von Hand bis Anschlag aufschrauben (max. 2 Nm)
  4. Lampe für Brems- und Schlusslicht links -M21- bzw. Lampe für Brems- und Schlusslicht rechts -M22-
    • Glühlampe 12V, P21/4W
  5. Lampe für Blinklicht hinten links -M6- bzw. Lampe für Blinklicht hinten rechts -M8-
    • Glühlampe 12V, RY10W
  6. Lampe für Schlusslicht links -M4- bzw. Lampe für Schlusslicht rechts -M2-
    • Glühlampe 12V, P21/4W
  7. Lampe für Rückfahrlicht links -M16- bzw. Lampe für Rückfahrlicht rechts -M17-
    • Glühlampe 12V, R10W
  8. Lampe für Nebelschlussleuchte links -L46- bzw. Lampe für Nebelschlussleuchte rechts -L47-
    • Die Lampe für Nebelschlussleuchte führt mit der 4-Watt-Wendel auch die Funktion des Schlusslichts aus.
    • Glühlampe 12V, P21/4W

Lampenträger aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Schlussleuchte im Seitenteil ausbauen.

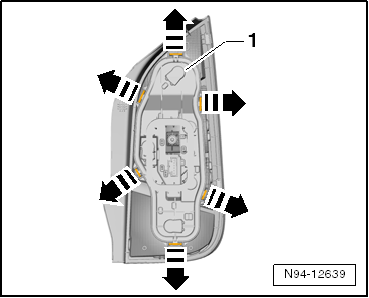

-  Die Verrastungen -Pfeile- nach außen drücken und den Lampenträger -1- vom Schlussleuchtengehäuse abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Beim Einbau des Lampenträgers ist darauf zu achten, dass alle Verrastungen hörbar einrasten.

VW UP. Elektrische Anlage


Lampe für Schlusslicht -M2-/-M4- aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Lampenträger der Schlussleuchte im Seitenteil ausbauen.

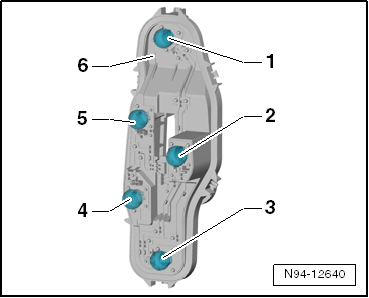

-  Die Lampe für Schlusslicht -2- in die Fassung drücken, nach links drehen und nach oben aus dem Lampenträger -6- herausziehen.

Lampe für Schlusslicht: Glühlampe 12V, P21/4W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Schlussleuchte aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

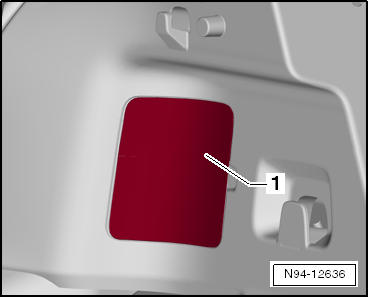

-  Serviceklappe -1- von der Seitenwandverkleidung im Kofferraum abnehmen.

VW UP. Elektrische Anlage

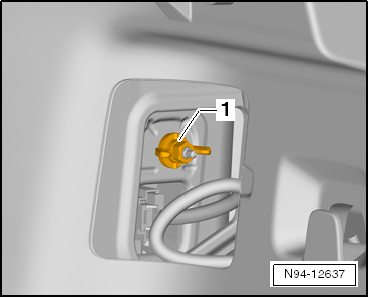

-  Befestigungsmutter -1- abschrauben und die Schlussleuchte, unter Berücksichtigung der angeschlossenen Leitungslängen, nach hinten aus dem Karosserieausschnitt im Seitenteil herausnehmen.

VW UP. Elektrische Anlage


-  Stecker -Pfeil- entriegeln und abziehen und die Schlussleuchte abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Gefahr der Leitungsbeschädigung.

Der Leitungsstrang zur Schlussleuchte kann beim Einbau eingeklemmt werden.

Nach dem Aufstecken der elektrischen Steckverbindung muss der Leitungsstrang kollisionsfrei durch den Karosserieausschnitt nach innen geführt werden.

-  Befestigungsmutter von Hand bis zum Anschlag einschrauben.

-  Nach dem Einbau die Spaltmaße zur Karosserie und die Funktionen der Schlussleuchte prüfen.

Anzugsdrehmomente

VW UP. Elektrische Anlage


Lampe für Nebelschlussleuchte -L46-/-L47- aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Lampenträger der Schlussleuchte im Seitenteil ausbauen.

-  Die Lampe für Nebelschlussleuchte -3- in die Fassung drücken, nach links drehen und nach oben aus dem Lampenträger -6- herausziehen.

Lampe für Nebelschlussleuchte: Glühlampe 12V, P21/4W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Lampe für Brems- und Schlusslicht -M21-/-M22- aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Lampenträger der Schlussleuchte im Seitenteil ausbauen.

-  Die Lampe für Brems- und Schlusslicht -1- in die Fassung drücken, nach links drehen und nach oben aus dem Lampenträger -6- herausziehen.

Lampe für Brems- und Schlusslicht: Glühlampe 12V, P21/4W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Lampe für Rückfahrlicht aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Lampenträger der Schlussleuchte im Seitenteil ausbauen.

-  Die Lampe für Rückfahrlicht -4- in die Fassung drücken, nach links drehen und nach oben aus dem Lampenträger -6- herausziehen.

Lampe für Rückfahrlicht: Glühlampe 12V, R10W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Lampe für Blinklicht aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Lampenträger der Schlussleuchte im Seitenteil ausbauen.

-  Die Lampe für Blinklicht -5- in die Fassung drücken, nach links drehen und nach oben aus dem Lampenträger -6- herausziehen.

Lampe für Blinklicht: Glühlampe 12V, RY10W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Seitenblinkleuchte

Seitenblinkleuchte aus- und einbauen Die Seitenblinkleuchten sind jeweils links und rechts in die vorderen Kotflügel eingebaut.   HinweisBeschrieben ist der Aus- bzw. Einbau auf der linken ...

Hochgesetzte Bremsleuchte

Hochgesetzte Bremsleuchte aus- und einbauen   Vorsicht!Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwe ...
