Volkswagen Up! Reparaturanleitung :: Nebelscheinwerfer

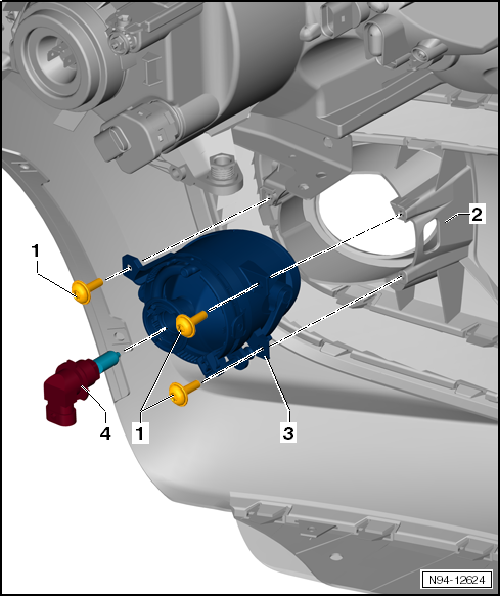

Montageübersicht - Nebelscheinwerfer

VW UP. Elektrische Anlage


  1. Befestigungsschrauben
    • Anzugsdrehmoment: 1,5 Nm
  2. Stoßfängerabdeckung vorn
  3. Nebelscheinwerfergehäuse
    • aus- und einbauen
  4. Lampe für Nebelscheinwerfer links -L22- bzw. Lampe für Nebelscheinwerfer rechts -L23-
    • Lampe HB4 12V, 51W
    • aus- und einbauen

Nebelscheinwerfer aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Um Zugang zur Rückseite des Nebelscheinwerfers zu erhalten, die Radhausschale vorn im vorderen Bereich lösen → Karosserie-Montagearbeiten Außen.

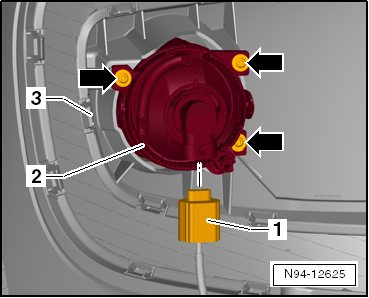

-  Stecker -1- entriegeln und abziehen.


Hinweis

Beim Ausbau des linken Nebelscheinwerfers kann es notwendig sein, das flexible Einfüllrohr des Waschwasserbehälters etwas zur Seite zu drücken, um Zugang zu allen Befestigungsschrauben zu erhalten.

-  Befestigungsschrauben -Pfeile- herausschrauben und das Nebelscheinwerfergehäuse -2- von der Stoßfängerabdeckung vorn -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Funktion des Nebelscheinwerfers prüfen.

-  Nebelscheinwerfereinstellung prüfen und ggf. einstellen.

Anzugsdrehmomente

VW UP. Elektrische Anlage


Lampe für Nebelscheinwerfer aus- und einbauen


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Um Zugang zur Rückseite des Nebelscheinwerfers zu erhalten, die Radhausschale vorn im vorderen Bereich lösen → Karosserie-Montagearbeiten Außen.

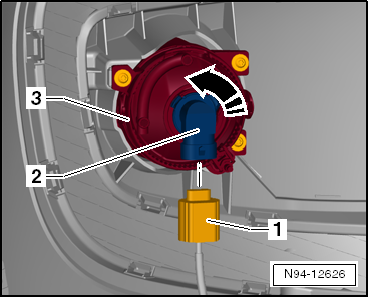

-  Stecker -1- entriegeln und abziehen.

-  Lampenfassung -2- zusammen mit der Lampe für Nebelscheinwerfer in -Pfeilrichtung- drehen und aus dem Nebelscheinwerfergehäuse -3- herausnehmen.


Hinweis

Die Lampe für Nebelscheinwerfer ist mit der Lampenfassung fest verbunden und nicht einzeln zu ersetzen.

Lampe für Nebelscheinwerfer: HB4 12V, 51W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Gefahr der Beschädigung des Scheinwerfers.

-  Funktion des Scheinwerfers prüfen.

-  Nebelscheinwerfer einstellen.

VW UP. Elektrische Anlage


Nebelscheinwerfer einstellen

Nebelscheinwerfer einstellen "Instandhaltung genau genommen": → Heft35.1.
