Hochgesetzte Bremsleuchte aus- und einbauen

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Montagekeil -T10039/1-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

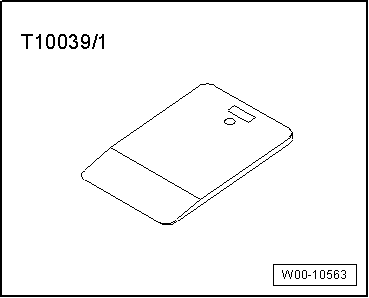

• Kunststoffkeil -T10039/1-

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

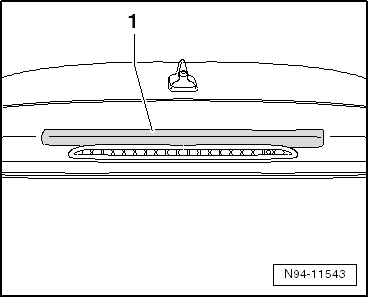

-  Den Bereich der Heckklappe über der Lampe für hochgesetztes Bremslicht mit einem Streifen handelsüblichem Klebeband -1- abkleben.

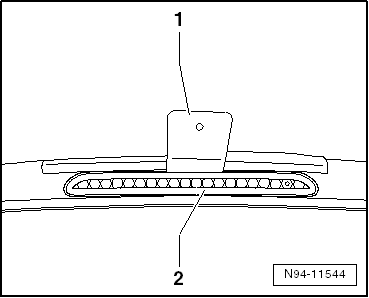

-  Den Montagekeil -T10039/1--1- oben zwischen die Lampe für hochgesetztes Bremslicht -M25--2- und die Heckklappe stecken.

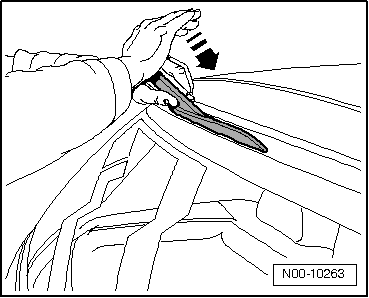

-  Die Verrastung der Lampe für hochgesetztes Bremslicht -M25- durch Drücken des Montagekeils in Fahrtrichtung entriegeln.

-  Die Lampe für hochgesetztes Bremslicht -M25-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Heckklappe herausnehmen.

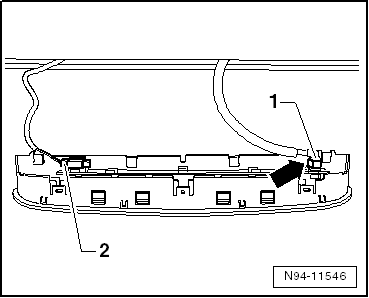

-  Die Schlauchsicherung -Pfeil- herausziehen und die Schlauchverbindung -1- von der Lampe für hochgesetztes Bremslicht -M25- abziehen.

-  Stecker -2- entriegeln und abziehen und die Lampe für hochgesetztes Bremslicht -M25- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

• Ausfall von LEDs in hochgesetzten Bremsleuchten:
• Die Einzel-LEDs (Licht emittierende Dioden) in der Lampe für hochgesetztes Bremslicht sind in Gruppen zu 3 LEDs zusammengefasst und werden gruppenweise mit Strom versorgt.
• Durch den Ausfall einzelner LEDs werden die intakten LEDs dieser Gruppe höher belastet, weshalb mit einem baldigen Ausfall weiterer LEDs zu rechnen ist.
• Ist eine LED-Gruppe (3 Einzel-LEDs) ausgefallen, werden die gesetzlichen Lichtwerte der ECE-Regelung (Economic Commission for Europe) weiterhin erfüllt.
• Sind mehr als 3 Einzel-LEDs ausgefallen, werden die gesetzlichen Lichtwerte nicht mehr erfüllt und die Lampe für hochgesetztes Bremslicht ist zu ersetzen.

Beim Einbau der Lampe für hochgesetztes Bremslicht -M25- auf den richtigen Sitz der Dichtung achten. Die Dichtung darf nicht beschädigt sein und keine Schlaufen werfen.

-  Stecker aufstecken und verrasten.

-  Lampe für hochgesetztes Bremslicht, mit der unteren Kante beginnend, in die Heckklappe einstecken und sicher verrasten.

-  Funktion der Lampe für hochgesetztes Bremslicht -M25- prüfen.
