Volkswagen Up! Reparaturanleitung :: Kennzeichenleuchte

Kennzeichenleuchte -X4-/-X5- aus- und einbauen


Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Montagekeil -T10039/1-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

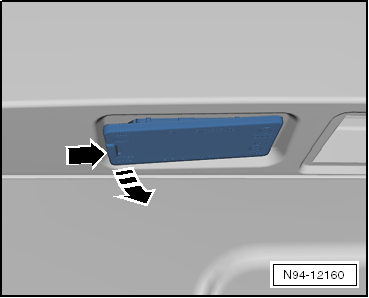

-  Kennzeichenleuchte an der linken Seite -Pfeil- mit einem Schraubendreher aus der Stoßfängerabdeckung heraushebeln.

-  Kennzeichenleuchte, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Stoßfängerabdeckung herausschwenken.

VW UP. Elektrische Anlage

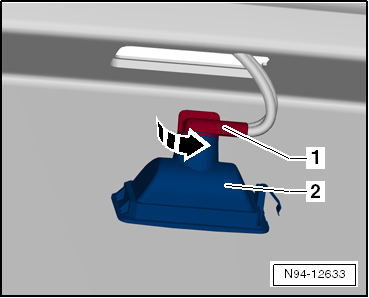

-  Lampenfassung -1- in -Pfeilrichtung- drehen und herausziehen.

-  Kennzeichenleuchte abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Kennzeichenleuchte auf der rechten Seite beginnend in die Stoßfängerabdeckung einsetzen und auf der linken Seite sicher verrasten.

-  Funktion der Kennzeichenleuchte prüfen.

VW UP. Elektrische Anlage


Lampe für Kennzeichenleuchte -X4-/-X5- aus- und einbauen

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Kennzeichenleuchte -X- ausbauen.

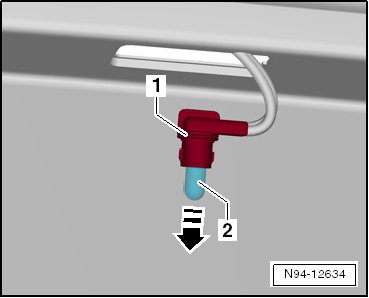

-  Glassockellampe -2- gerade in -Pfeilrichtung- aus der Lampenfassung -1- herausziehen.

Lampe für Kennzeichenleuchte -X-: Glassockellampe 12V, 5W.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-  Funktion der Kennzeichenleuchte prüfen.

VW UP. Elektrische Anlage
