Volkswagen Up! Reparaturanleitung :: Stoßfänger vorn

Montageübersicht - Stoßfänger vorn

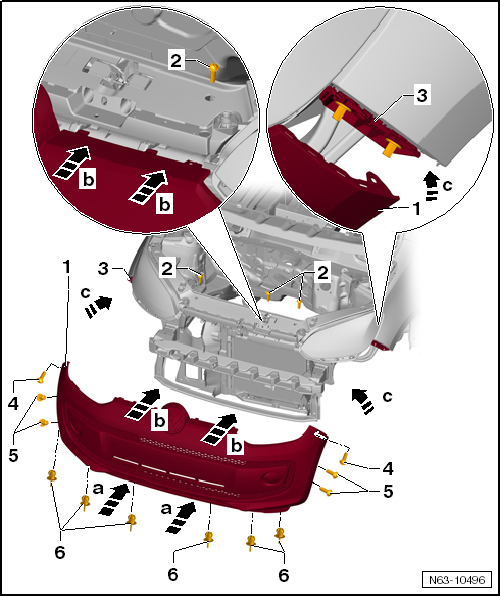

Montageübersicht - Stoßfänger


Hinweis

Je nach Modellvariante müssen bei der Stoßfängerabdeckung vorn geringfügige Abweichungen berücksichtigt werden.

VW UP. Karosserie-Montagearbeiten Außen

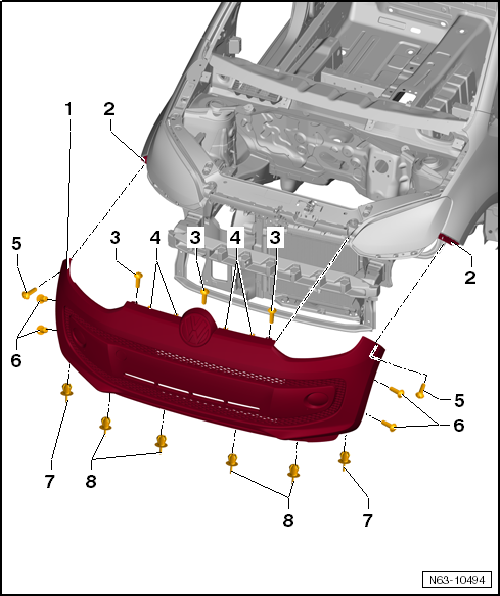

  1. Stoßfängerabdeckung vorn
    • Material PP/EPDM
    • aus- und einbauen
  2. Seitliche Führung
    • links und rechts
  3. Schraube
    • Je nach Modell 3 bis 5 Stück
    • Anzugsdrehmoment: 2 Nm
    • mit dem Schlossträger verschraubt
  4. Rasthaken
    • 4 Stück
    • mit dem Schlossträger verrastet
  5. Schraube
    • links und rechts
    • nach oben gerichtet
    • Anzugsdrehmoment: 2 Nm
  6. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 2 Nm
    • mit der Radhausschale verschraubt
  7. Spreizniet
    • 1 Stück je Seite
    • mit der Radhausschale befestigt
  8. Spreizniet
    • 4 Stück
    • von unten mit dem Schlossträger befestigt

Montageübersicht - Anbauteile


Hinweis

Je nach Modellvariante müssen bei den Anbauteilen geringfügige Abweichungen berücksichtigt werden.

VW UP. Karosserie-Montagearbeiten Außen

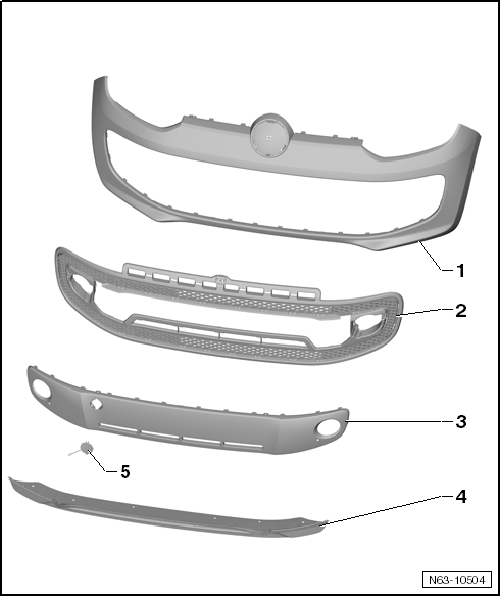

  1. Stoßfängerabdeckung vorn
    • Material PP/EPDM
    • aus- und einbauen
  2. Lüftungsgitter
    • mit der Stoßfängerabdeckung verrastet
    • kann erst nach Ausbau der Stoßfängerabdeckung aus den Rasthaken gelöst werden
    • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
  3. Blende
    • mit dem Lüftungsgitter verrastet
    • kann erst nach Ausbau der Stoßfängerabdeckung aus den Rasthaken gelöst werden
    • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
  4. Spoiler
    • mit der Stoßfängerabdeckung verrastet
    • kann erst nach Ausbau der Stoßfängerabdeckung aus den Rasthaken gelöst werden
  5. Abdeckkappe
    • für die Abschleppöse

Montageübersicht - Abdeckring

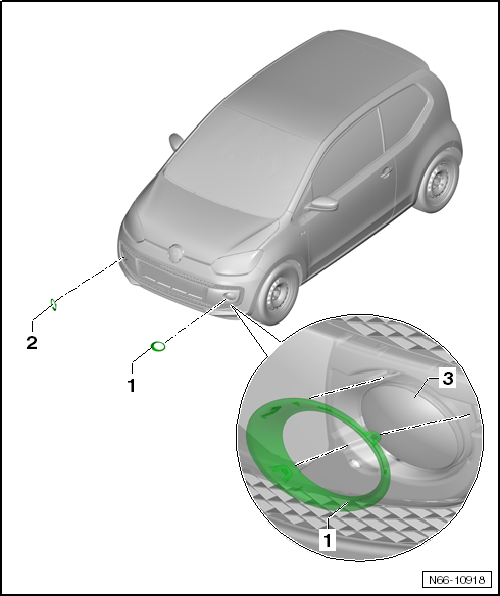

Mehrausstattung Volkswagen R GmbH

VW UP. Karosserie-Montagearbeiten Außen


Montageübersicht - Stoßfängerträger vorn

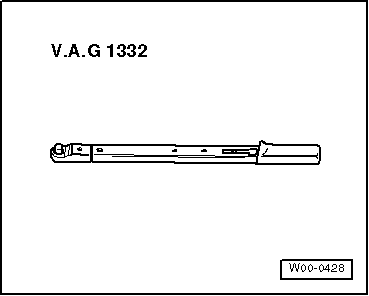

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen

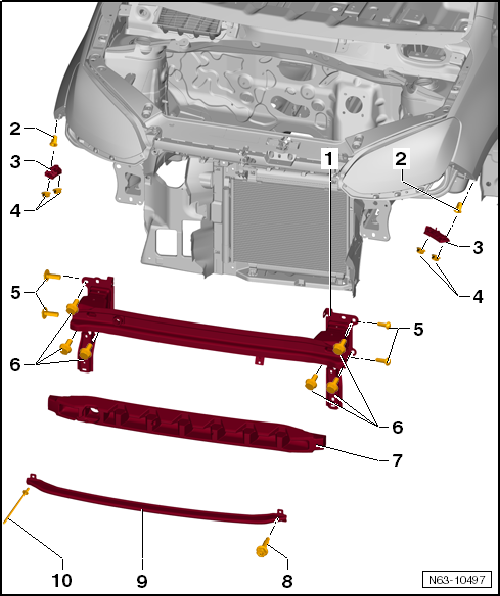

  1. Stoßfängerträger vorn
  2. Spreizmutter
    • 1 Stück je Seite
  3. Seitliche Führung
  4. Sechskantmutter
    • 2 Stück je Seite
    • Anzugsdrehmoment: 3 Nm
  5. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 8 Nm
  6. Schraube
    • 3 Stück je Seite
    • Anzugsdrehmoment: 20 Nm
  7. Schaumteil
    • selbstklebend
    • nicht in allen Modellvarianten verbaut
  8. Schraube
    • 1 Stück
    • Anzugsdrehmoment: 8 Nm
  9. Fußgängerschutz
    • nicht in allen Märkten eingebaut
  10. Popniet
    • 1 Stück

Stoßfänger vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Stoßfängerabdeckung vorn geringfügige Abweichungen berücksichtigt werden.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Schrauben -2- herausdrehen. Je nach Modell bis zu 5 Stück.

-  Schrauben -3- zur Befestigung der Radhausschale links und rechts herausdrehen.

-  Spreiznieten -4- von unten herausziehen.

Der weitere Ausbau ist nur mit einem zweiten Mechaniker möglich.

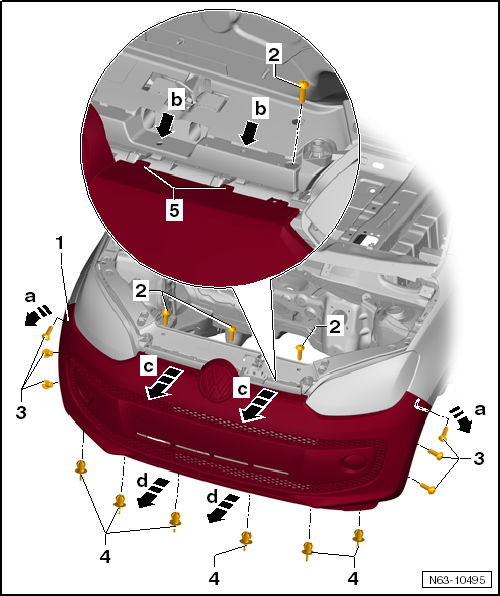

-  Stoßfängerabdeckung vorn -1- aus den Verrastungen der Führungsprofile links und rechts am Kotflügel ziehen -Pfeile a-.

-  Rasthaken -Pfeile b- am Schlossträger lösen.

-  Mit einem zweiten Mechaniker die Stoßfängerabdeckung vorn -1- parallel vom Fahrzeug abziehen -Pfeile c-.

-  Steckverbindungen der elektrischen Bauteile (soweit vorhanden) trennen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Steckverbindungen der vorhandenen elektrischen Bauteile verbinden.

-  Stoßfängerabdeckung vorn -1- parallel an den Schlossträger führen -Pfeile a-, bis die Rasthaken -Pfeile b- verrasten.

-  Stoßfängerabdeckung vorn -1- auf die Führungsprofile links und rechts -3- am Kotflügel drücken, bis diese miteinander verrasten -Pfeil c-.

-  Auf Parallelität und Spaltmaße achten.

-  Schrauben -2-, -4- und -5- ansetzen und diese mit den entsprechenden Anzugsdrehmomenten festziehen.

-  Spreiznieten -6- befestigen.

Stoßfängerabdeckung in Stand setzen


Hinweis

Bei Beschädigungen an der Stoßfängerabdeckung vorn, vor dem Auswechseln klären, ob eine Kunststoffreparatur möglich ist.

Beschreibung unter → Allgemeine Hinweise; Karosserie-Instandsetzung, Karosserie-Montagearbeiten.
