Volkswagen Up! Reparaturanleitung :: Frontscheibenwaschanlage

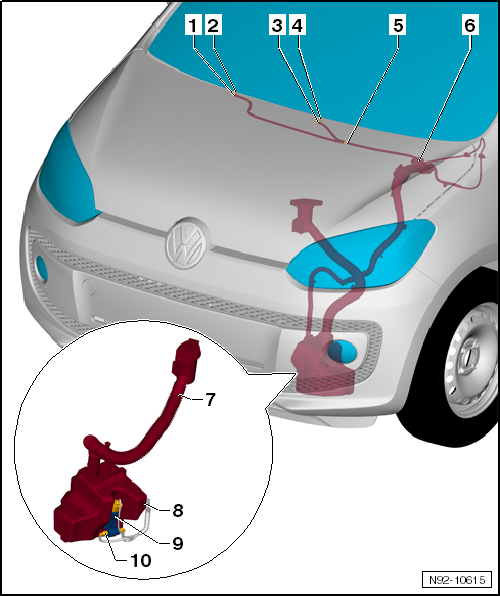

Montageübersicht - Frontscheibenwaschanlage

VW UP. Elektrische Anlage


  1. Winkelstück
    • Anschluss an Spritzdüse für Frontscheibenwaschanlage rechts
    • Übersicht Schlauchkupplungen der Waschwasserleitungen
  2. Spritzdüse für Frontscheibenwaschanlage rechts
    • aus- und einbauen
    • einstellen
  3. Winkelstück
    • Anschluss an Spritzdüse für Frontscheibenwaschanlage links
    • Übersicht Schlauchkupplungen der Waschwasserleitungen
  4. Spritzdüse für Frontscheibenwaschanlage links
    • aus- und einbauen
    • einstellen
  5. Y-Stück
    • Verteilung der Waschwasserleitung zu den Spritzdüsen der Frontscheibenwaschanlage
  6. Schlauch
    • Waschwasserleitungen in Stand setzen
  7. Verbindungsrohr mit Einfüllstutzen zum Behälter
    • wird zusammen mit dem Behälter aus- und eingebaut
  8. Waschwasserbehälter
    • aus- und einbauen
    • Anzugsdrehmoment Befestigungsschraube Behälter an Karosserie: 8 Nm
  9. Front- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  10. Winkelanschlussstück
    • Anschluss an Front- und Heckscheibenwaschpumpe -V59-
    • Übersicht Schlauchkupplungen der Waschwasserleitungen

Waschwasserbehälter aus- und einbauen

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Stoßfängerabdeckung vorn abbauen → Karosserie-Montagearbeiten Außen.

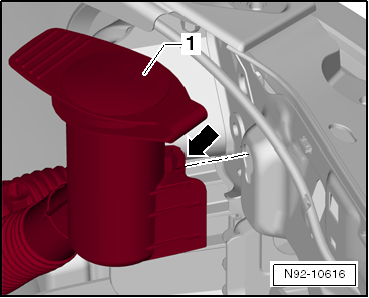

-  Verriegelung -Pfeil- drücken und den Einfüllstutzen -1- nach oben aus der Aufnahme am Schlossträger ziehen.

VW UP. Elektrische Anlage


-  Die Front- und Heckscheibenwaschpumpe -V59--2- mit angeschlossenen Leitungen nach oben aus dem Behälter -5- herausziehen.

-  Ggf. ablaufende Waschflüssigkeit in einem geeigneten Gefäß auffangen.

VW UP. Elektrische Anlage

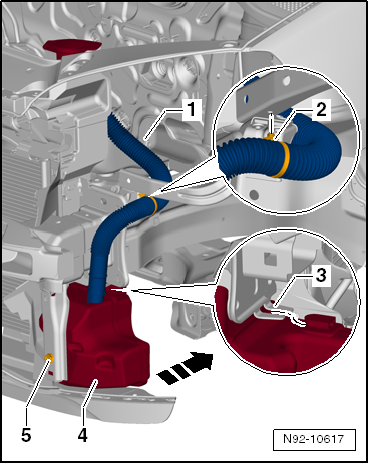

-  Die Sicherung des Verbindungsrohrs mit Einfüllstutzen -2- aus dem Rohbau lösen.

-  Befestigungsschraube -5- herausschrauben und den Behälter -4- in -Pfeilrichtung- nach hinten aus der Führung -3- herausziehen.

-  Den Behälter -4- zusammen mit dem Verbindungsrohr mit Einfüllstutzen -1- aus dem Fahrzeug nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

VW UP. Elektrische Anlage


-  Verbindungsrohr mit Einfüllstutzen -1- durch den Rohbau nach oben führen.

-  Behälter -4- auf die Führung -3- aufschieben und mit der Schraube -5- festschrauben.

-  Verbindungsrohr mit Einfüllstutzen -1- im Rohbau sichern -2- und den Einfüllstutzen hörbar in der Aufnahme am Schlossträger verrasten.

Anzugsdrehmomente

VW UP. Elektrische Anlage


Scheibenwaschpumpe aus- und einbauen

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Radhausschale vorn links im vorderen Bereich lösen → Karosserie-Montagearbeiten Außen.

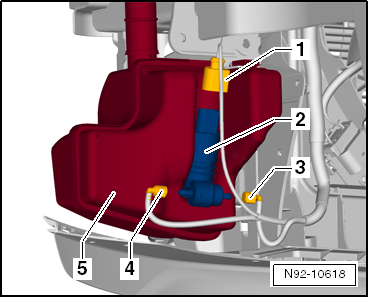

-  Die Sicherungsclips an den Winkelanschlussstücken -3- und -4- zum Entriegeln verdrehen und von der Front- und Heckscheibenwaschpumpe -V59--2- abziehen.

-  Ggf. ablaufende Waschflüssigkeit in einem geeigneten Gefäß auffangen.

-  Die Front- und Heckscheibenwaschpumpe -V59--2- nach oben aus dem Behälter -5- herausziehen.

-  Stecker -1- entriegeln und abziehen.


Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Front- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich codiert. Die Schlauchverbindungsstücke sind beim Einbau jeweils auf die farblich entsprechenden Pumpenanschlüsse zu stecken.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Spritzdüsen aus- und einbauen

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

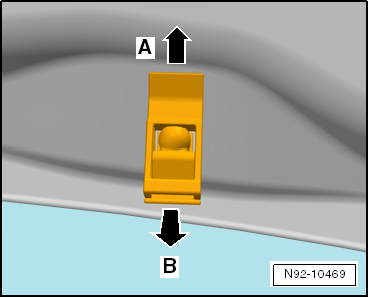

-  Die Düse nach oben drücken -Pfeil A- und unten aus der Frontklappe herausschwenken -Pfeil B-.

VW UP. Elektrische Anlage

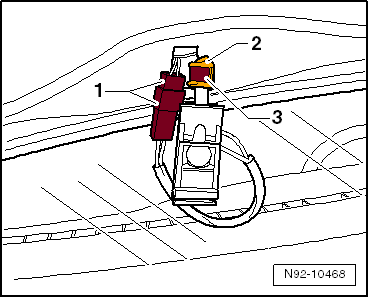

-  Sicherungsclip -3- entriegeln und Schlauchverbindung -2- von der Spritzdüse abziehen.

-  Ausstattungsabhängig vorhandene Steckverbindung -1- entriegeln und abziehen und die Spritzdüse abnehmen.

Einbauen

VW UP. Elektrische Anlage


-  Ausstattungsabhängig vorhandene Steckverbindung -1- zusammenstecken.

-  Schlauchverbindung -2- auf die Spritzdüse aufstecken und Sicherungsclip -3- verrasten.

-  Spritzdüse, oben beginnend, in die Einbauöffnung einsetzen und hörbar verrasten.

-  Spritzdüsen einstellen.

VW UP. Elektrische Anlage


Spritzdüsen einstellen


Hinweis

Im Falle eines ungleichmäßigen Spritzfelds durch Verunreinigungen in der Spritzdüse ist die Spritzdüse auszubauen und entgegen der Spritzrichtung mit Wasser durchzuspülen. Das anschließende Durchblasen entgegen der Spritzrichtung mit Druckluft ist zulässig. Keine Gegenstände zum Reinigen der Spritzdüsen verwenden!

Spritzdüsen für Frontscheibenwaschanlage einstellen: "Instandhaltung genau genommen".
