Volkswagen Up! Handbücher

Volkswagen Up! Reparaturanleitung :: Dachleisten / Dachreling

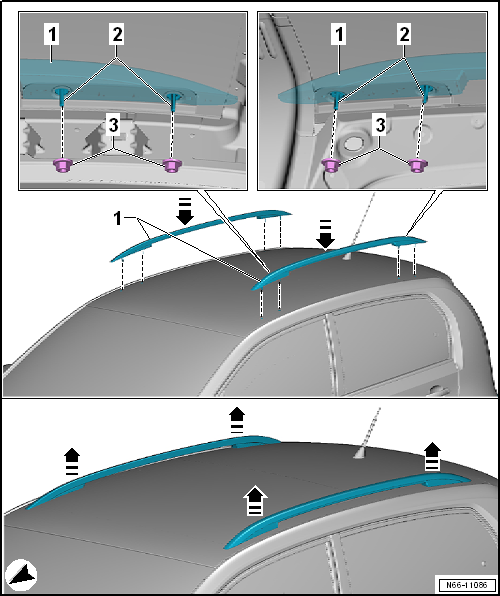

Montageübersicht - Dachreling

VW UP. Karosserie-Montagearbeiten Außen


  1. Dachreling
  2. Gewindestift
    • mit Dichtungen
    • Bestandteil der Dachreling
  3. Sechskantmutter
    • 4 Stück, je Seite
    • Anzugsdrehmoment: 9 Nm

Dachreling aus- und einbauen

VW UP. Karosserie-Montagearbeiten Außen


Ausbauen


Hinweis

Der Formhimmel wird nur ausgebaut, wenn die Dachreling auf beiden Seiten ausgebaut wird.

-  Formhimmel auf der entsprechenden Seite lösen → Karosserie- Montagearbeiten Innen.

-  Sechskantmuttern -3- vorn und hinten herausschrauben.

-  Dachreling -1- gerade nach oben abnehmen.

Einbauen

-  Dichtung an den Gewindestiften -2- auf Beschädigungen prüfen und auf richtige Auflage achten.

-  Dachreling -1- gerade von oben aufsetzen.

-  Sechskantmuttern -3- vorn und hinten festschrauben.

Anzugsdrehmomente
