Volkswagen Up! Reparaturanleitung :: Außenspiegel

Mehrausstattung Volkswagen R GmbH

Montageübersicht - Außenspiegel

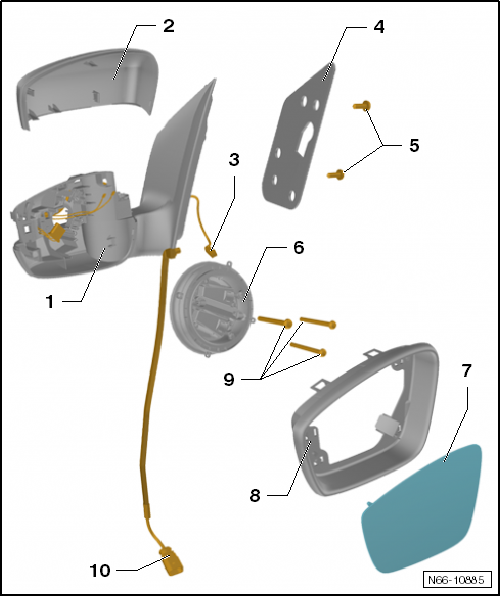

Montageübersicht - Außenspiegel elektrisch verstellbar


Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

VW UP. Karosserie-Montagearbeiten Außen


  1. Spiegelgrundträger
    • aus- und einbauen
  2. Spiegelgehäuse
    • Material: ABS
    • bei Fahrzeuge Volkswagen R GmbH Spiegelgehäuse Chromglanz
    • aus- und einbauen
  3. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung
  4. Dämpfung
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 12 Nm
  6. Verstelleinheit
    • aus- und einbauen
  7. Spiegelglas
    • aus- und einbauen
  8. Blende
    • aus- und einbauen
  9. Schraube
    • 3 Stück
    • Anzugsdrehmoment: 2 Nm
  10. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung

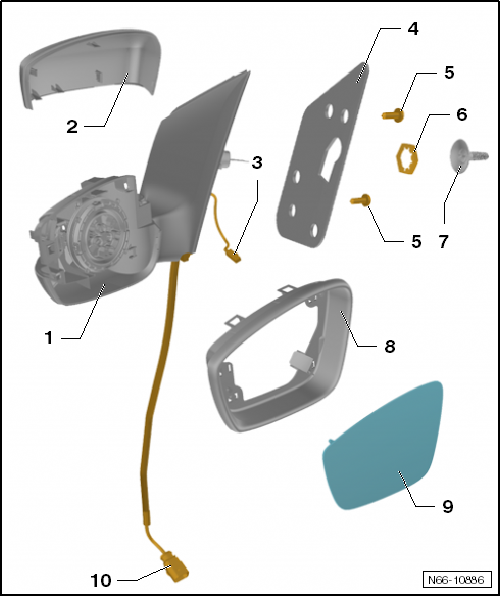

Montageübersicht - Außenspiegel, manuell verstellbar


Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

VW UP. Karosserie-Montagearbeiten Außen


  1. Spiegelgrundträger
    • aus- und einbauen
  2. Spiegelgehäuse
    • Material: ABS
    • aus- und einbauen
  3. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung
  4. Dämpfung
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 12 Nm
  6. Sechskantmutter
    • Anzugsdrehmoment: 2 Nm
  7. Betätigungsknopf
  8. Blende
    • aus- und einbauen
  9. Spiegelglas
    • aus- und einbauen
  10. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung

Spiegelglas aus- und einbauen

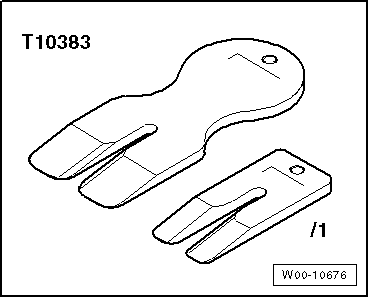

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für das rechte Spiegelglas. Die linke Seite wird sinngemäß daraus abgeleitet.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen

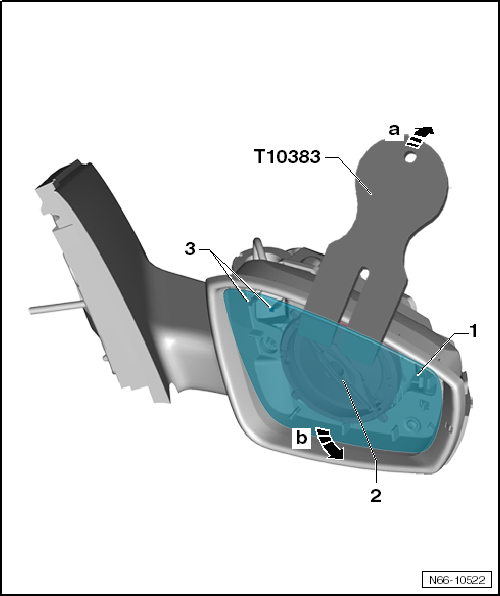

Führen Sie folgende Arbeiten durch:


ACHTUNG!

Bei den Arbeiten Schutzbrille und Schutzhandschuhe tragen!

-  Gehäusekante -2- vor Lackbeschädigung schützen, z. B. mit textilverstärktem Klebeband abkleben.

-  Spiegelglas -1- unten in das Spiegelgehäuse drücken.

-  Spiegelglas -1- mit dem Keil -T10383- von der Verstelleinheit -2- abdrücken -Pfeil a-.

-  Spiegelglas -1- zur Seite schwenken -Pfeil b- und vorhandene Steckkontakte -3- für elektrische Spiegelheizung auf der Rückseite des Spiegelglases -1- abziehen.

Einbauen

Führen Sie folgende Arbeiten durch:

-  Vorhandene Steckkontakte am Spiegelglas aufdrücken.

-  Spiegelglas mittig auf die Verstelleinheit im Gehäuse aufdrücken.

Das Spiegelglas rastet hörbar ein.

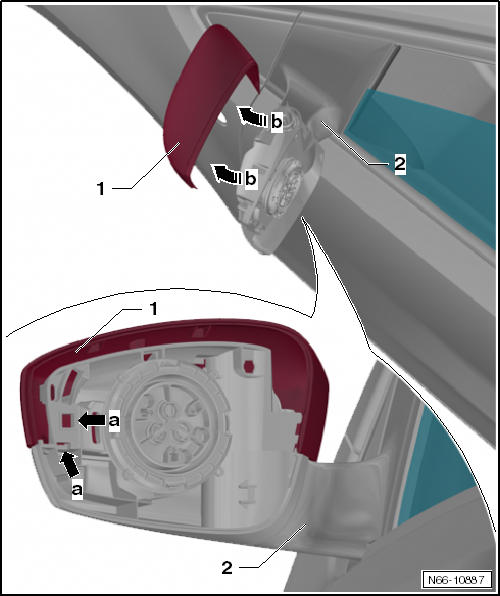

Spiegelgehäuse aus- und einbauen

Spiegelgehäuse aus- und einbauen


Hinweis

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Blende ausbauen.

-  Rasthaken -Pfeile a- entriegeln.

-  Dann Spiegelgehäuse -1- vom Spiegelgrundträger -2- nach vorn in -Pfeilrichtung b- abziehen.

-  Dabei lösen sich die restlichen Rasthaken.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Spiegelgehäuse -1- aufsetzen und aufdrücken, bis die Rasthaken hörbar einrasten.

-  Blende einbauen.

-  Spiegelglas einbauen.

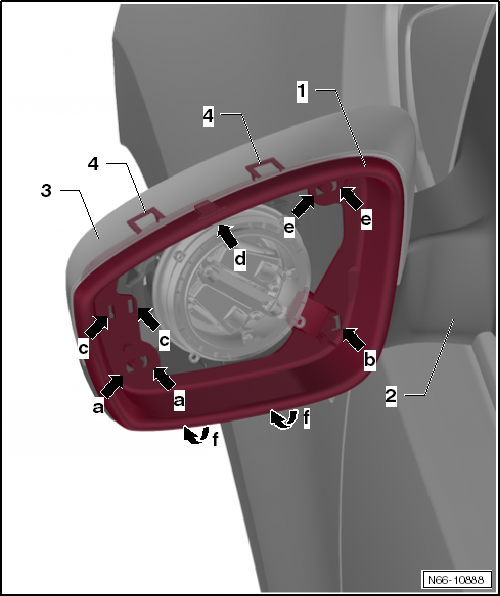

Blende aus- und einbauen


Hinweis

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Rasthaken -Pfeile a- und -Pfeile b- entriegeln.

-  Blende etwas nach oben kippen -Pfeile f-, damit die Rasthaken entriegelt bleiben.

-  Rasthaken -Pfeile c, d- und -Pfeile e- entriegeln.

-  Blende -1- weiter nach oben kippen -Pfeile f-.

-  Die Blende löst sich aus den Verrastungen -4-.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Blende -1- in alle Verrastungen drücken, bis diese hörbar verrasten.

-  Spiegelglas einbauen.

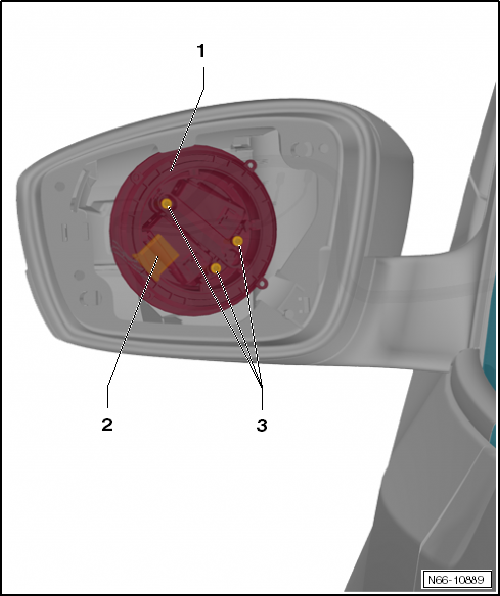

Spiegelverstelleinheit aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Verstelleinheit mit Motor. Die linke Seite wird sinngemäß daraus abgeleitet.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Schrauben -3- (3 Stück) herausdrehen und Verstelleinheit -1- vom Spiegelgrundträger abnehmen.

-  Verstelleinheit mit Motor -1- zur Seite schwenken und Stecker -2- abziehen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Stecker -2- auf die Verstelleinheit -1- aufstecken.

-  Verstelleinheit -1- an den Spiegelgrundträger setzen und mit Schrauben -3- (3 Stück) festschrauben.

Anzugsdrehmoment Schrauben -2-: 2 Nm.

-  Spiegelglas einbauen.

Außenspiegel aus- und einbauen

Außenspiegel mit elektrischer Verstellung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Außenspiegel. Die linke Seite wird sinngemäß daraus abgeleitet.

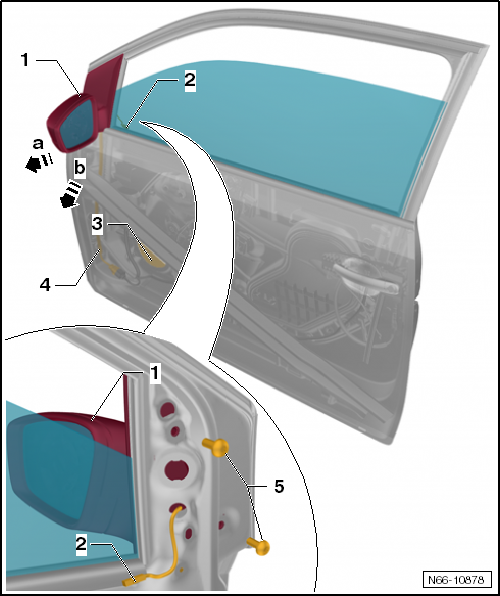

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher vorn -3- ausbauen → Kommunikation.

-  Steckverbindung -2 und 4- für Außenspiegel -1- trennen.

-  Schrauben -5- für Außenspiegel -1- herausdrehen.

-  Außenspiegel -1- im unteren Bereich etwas von der Tür wegschwenken -Pfeil a- und nach unten aus der Fensterführung herausziehen -Pfeil b-.

-  Elektrische Leitung durch die Öffnung in der Tür führen und Außenspiegel -1- abnehmen.

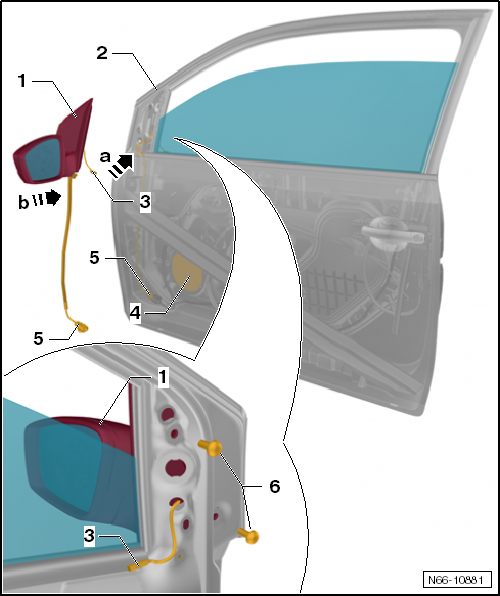

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Richtigen Sitz vom Schaumteil -3- in der Tür prüfen.

-  Elektrische Leitung -3 und 5- für den Außenspiegel -1- durch die Öffnung in der Tür führen.

-  Außenspiegel -1- von unten in die Fensterführung -2- schieben -Pfeil a- und im unteren Bereich an die Tür anklappen -Pfeil b-.

-  Schrauben -6- für Außenspiegel -1- eindrehen und festschrauben.

Anzugsdrehmoment Schraube -6-: 12 Nm.

-  Steckverbindung -3 und 5- für Außenspiegel -1- verbinden.

-  Abdeckung oder Lautsprecher vorn -3- einbauen → Kommunikation.

-  Türverkleidung vorn einbauen → Karosserie-Montagearbeiten Innen.

Außenspiegel mit manueller Verstellung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Außenspiegel. Die linke Seite wird sinngemäß daraus abgeleitet.

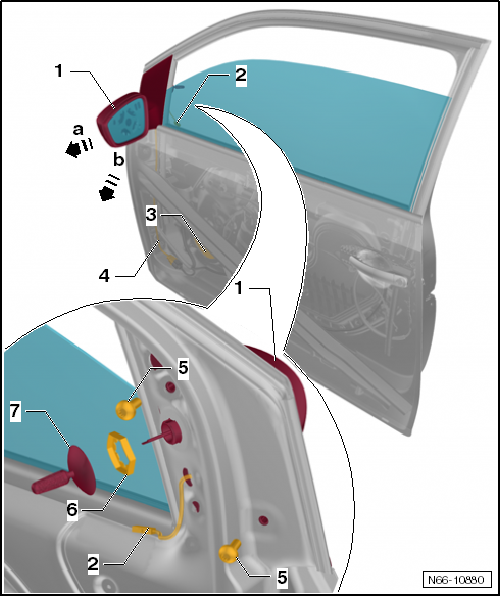

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher vorn ausbauen → Kommunikation.

-  Steckverbindung -3- für Außenspiegel -1- trennen.

-  Betätigungsknopf -7- abziehen.

-  Sechskantmutter -6- abschrauben.

-  Schrauben -5- für Außenspiegel -1- herausdrehen.

-  Außenspiegel -1- im unteren Bereich etwas von der Tür wegschwenken -Pfeil a- und nach unten aus der Fensterführung herausziehen -Pfeil b-.

-  Soweit vorhanden, elektrische Leitung -2 und 4- durch die Öffnung der Tür führen.

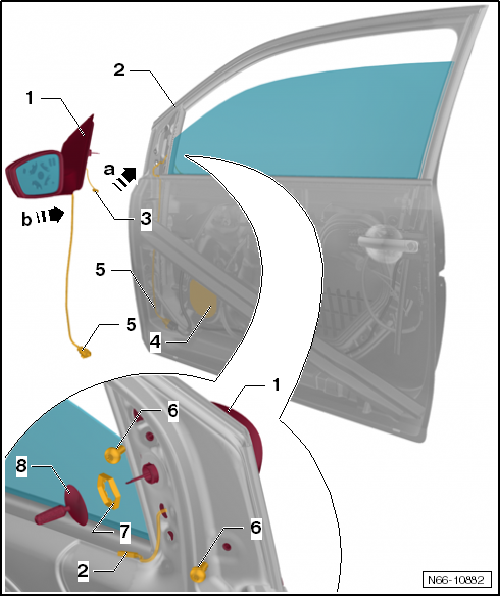

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Richtigen Sitz vom Schaumteil in der Tür prüfen.

-  Elektrische Leitung -3 und 5- für den Außenspiegel -1- durch die Öffnung in der Tür führen.

-  Außenspiegel -1- von unten in die Fensterführung -2- schieben -Pfeil a- und im unteren Bereich an die Tür anklappen -Pfeil b-.

-  Schrauben -5- für Außenspiegel -1- festschrauben.

Anzugsdrehmoment Schraube -5-: 12 Nm.

-  Sechskantmutter -7- für Außenspiegel -1- festschrauben.

Anzugsdrehmoment Sechskantmutter -7-: 1,5 Nm.

-  Soweit vorhanden, Steckverbindung -2 und 4- für Außenspiegel -1- verbinden.

-  Betätigungsknopf -8- aufstecken.

-  Türverkleidung vorn einbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher -4- vorn einbauen → Kommunikation.
