Volkswagen Up! Reparaturanleitung :: Unterbodenverkleidung

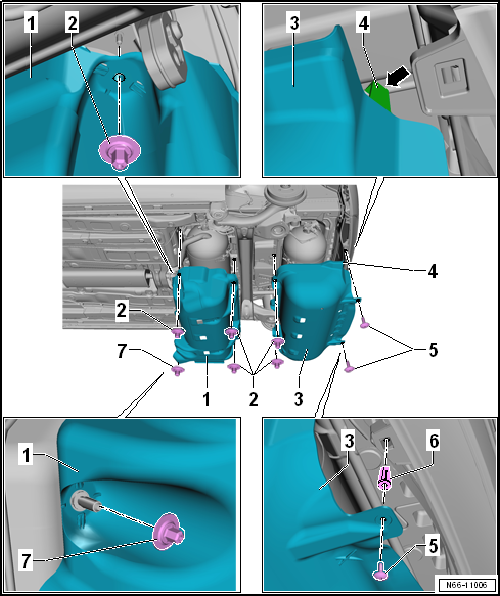

Montageübersicht - Abdeckung Gastanks

VW UP. Karosserie-Montagearbeiten Außen


  1. Abdeckung
    • für vorderen Gastank
  2. Sechskantmutter
    • 4 Stück für vorderen Gastank
    • 3 Stück für hinteren Gastank
    • 2 Nm
  3. Abdeckung
    • für hinteren Gastank
  4. Befestigungshaken
    • Wird auf die Aufnahme des Gastanks geschoben -Pfeil-.
  5. Schraube
    • 2 Stück
    • 2 Nm
  6. Spreizmutter
    • 2 Stück
  7. Sechskantmutter
    • 1 Stück
    • 2 Nm

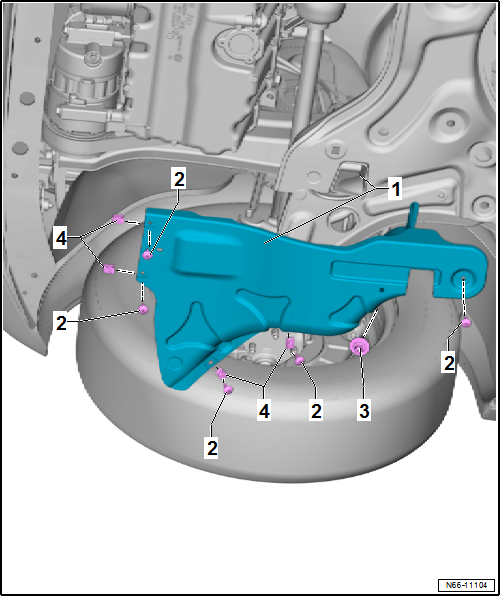

Montageübersicht - Unterbodenverkleidung vorn

VW UP. Karosserie-Montagearbeiten Außen


  1. Unterbodenverkleidung
    • nur rechts
  2. Schraube
    • 5 Stück
    • 2 Nm
  3. Sechskantmutter
    • 1 Stück
    • 2 Nm
    • Bestandteil des Ersatzteils
  4. Schnappmutter
    • 4 Stück

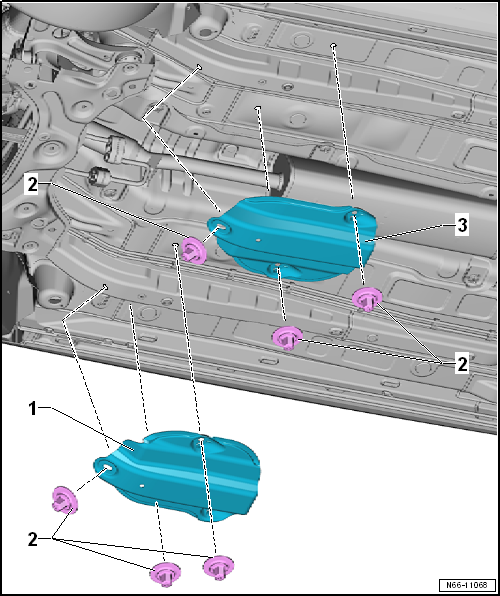

Montageübersicht - Unterbodenverkleidung

VW UP. Karosserie-Montagearbeiten Außen


  1. Unterbodenverkleidung rechts
  2. Unterbodenverkleidung links
  3. Sechskantmutter
    • 3 Stück je Seite
    • 2 Nm

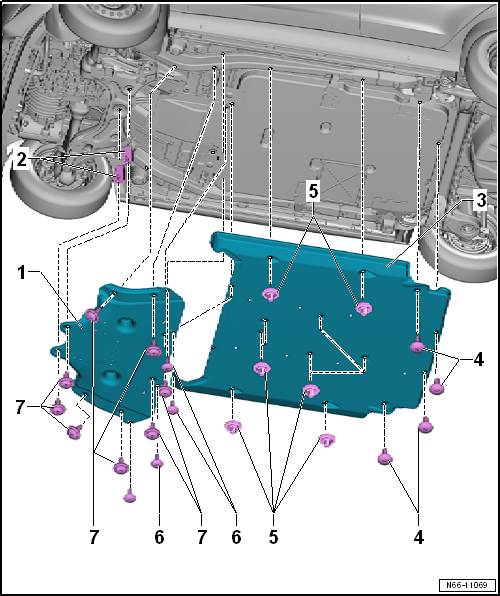

Montageübersicht - Unterbodenverkleidung e-up!

VW UP. Karosserie-Montagearbeiten Außen


  1. Unterbodenverkleidung vorn.

Ausbauen:

-  Schrauben -6 und 7- herausdrehen.

  1. Spreizmutter
    • 2 Stück
  2. Unterbodenverkleidung hinten

Ausbauen:

-  Unterbodenverkleidung vorn ausbauen.

-  Schrauben -4- und Sechskantmuttern -5- herausdrehen.

  1. Schraube
    • 4 Stück
    • 2 Nm
  2. Sechskantmutter
    • 9 Stück
    • 2 Nm
  3. Schraube
    • 4 Stück
    • 2 Nm
  4. Schraube
    • 8 Stück
    • 6 Nm

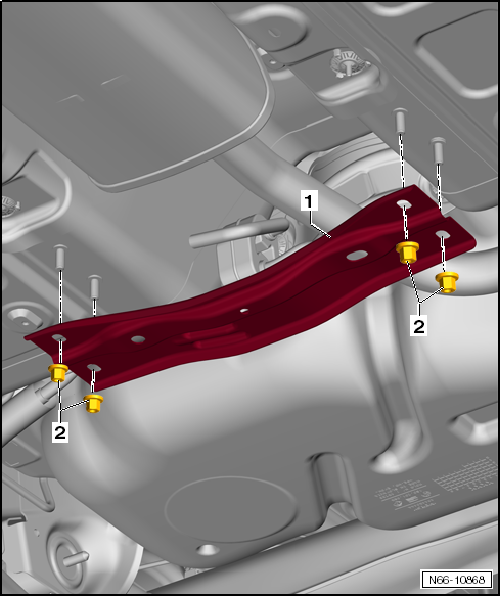

Montageübersicht - Tunnelbrücke

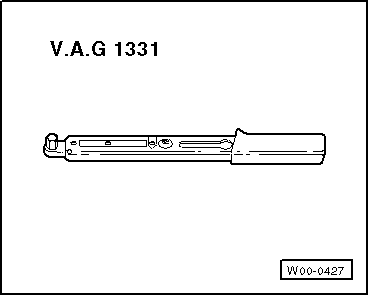

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


  1. Tunnelbrücke
    • ausbauen:
      • Schrauben -2- herausdrehen.
  2. Sechskantmutter
    • 4 Stück
    • Anzugsdrehmoment: 20 Nm

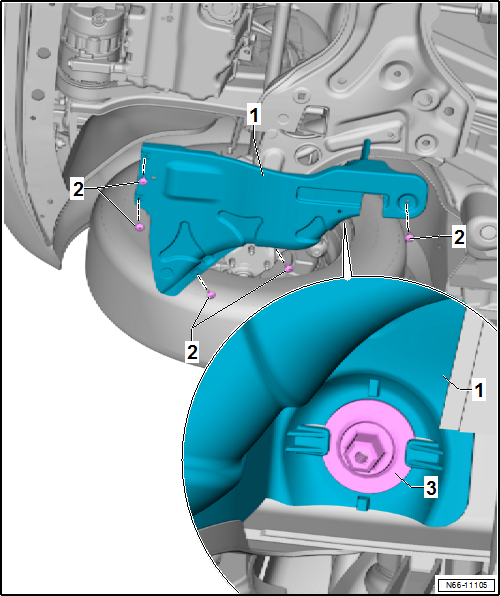

Unterbodenverkleidung vorn aus- und einbauen

Unterbodenverkleidung vorn aus- und einbauen

VW UP. Karosserie-Montagearbeiten Außen


Ausbauen

-  Schrauben -2- herausdrehen.

-  Sechskantmutter -3- herunterdrehen. Sechskantmutter bleibt an der Unterbodenverkleidung.

Einbauen

-  Unterbodenverkleidung -1- in Einbaulage bringen.

-  Schrauben -2- festdrehen.

-  Sechskantmutter -3- festdrehen.

Anzugsdrehmomente

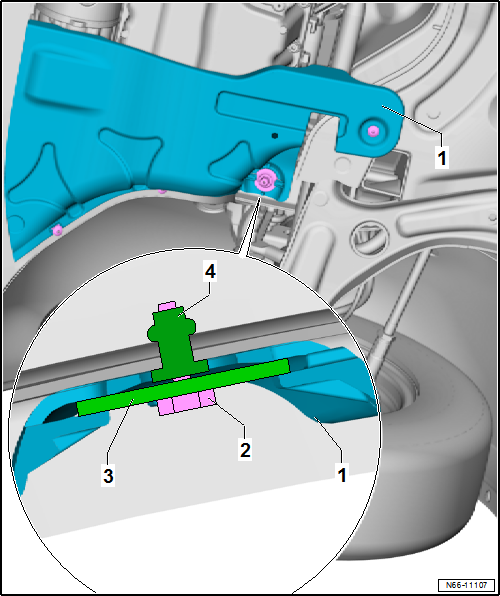

Unterbodenverkleidung vorn aus- und einbauen (Nachrüstlösung)

VW UP. Karosserie-Montagearbeiten Außen


Ausbauen

-  Schrauben -2- herausdrehen.

-  Schraube -2- herausdrehen. Unterlegscheibe -3- bleibt an der Unterbodenverkleidung.

Einbauen

-  Unterlegscheibe -2- an der Unterbodenverkleidung befestigen.

-  Unterbodenverkleidung -1- in Einbaulage bringen.

-  Schrauben -2- festdrehen.

-  Sechskantmutter -3- festdrehen.

Anzugsdrehmomente
