Volkswagen Up! Reparaturanleitung :: Schlossträger

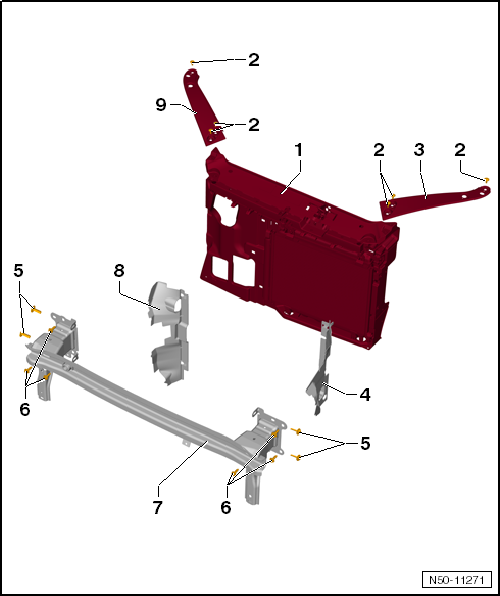

Montageübersicht - Schlossträger

1. Schlossträger mit Anbauteilen
   • aus- und einbauen
   • Servicestellung
2. Schraube
   • 3 Stück je Seite
   • Anzugsdrehmoment: 8 Nm
3. Trägerteil
   • links
4. Luftführung
   • links
5. Schraube
   • 2 Stück je Seite
   • Anzugsdrehmoment: 8 Nm
   • zur Befestigung des Stoßfängerträgers -9- am Schlossträger -1-
6. Schraube
   • 3 Stück je Seite
   • Anzugsdrehmoment: 20 Nm
7. Stoßfängerträger
8. Luftführung
   • rechts
9. Trägerteil
   • rechts

Servicestellung

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

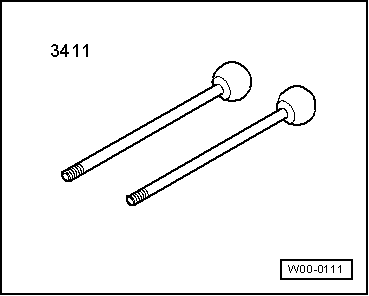

• Führungsstangen -3411-

• Drehmomentschlüssel -V.A.G 1331-

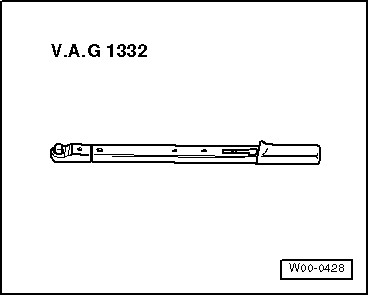

• Drehmomentschlüssel -V.A.G 1332-

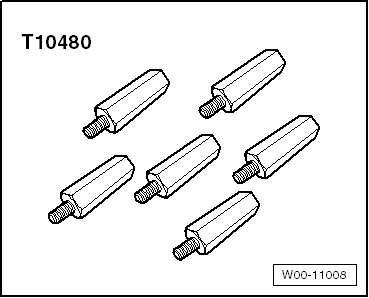

• T10480 -Adapter-

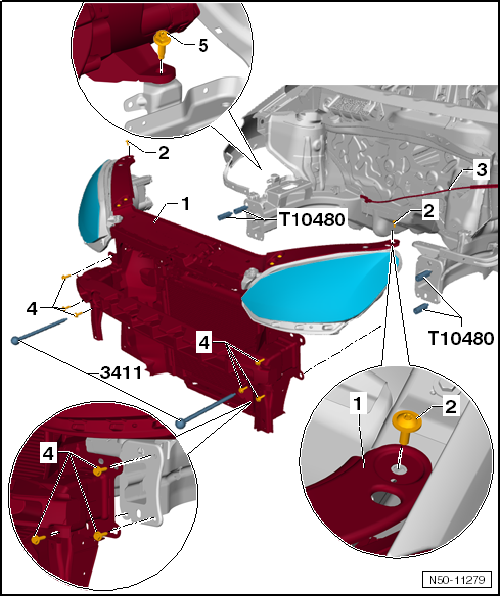

Servicestellung durchführen


Hinweis

• Die Platzverhältnisse zwischen Schlossträger und Kotflügel sind sehr eng.
• Die Gefahr von Beschädigungen der Kotflügel ist sehr groß.
• Daher die Spitzen der Kotflügel unbedingt vor Beschädigungen schützen.

-  Stoßfängerabdeckung vorn ausbauen.

-  Schraube -5- am Scheinwerfer herausdrehen.

-  Seilzug -3- am Klappenschloss trennen

-  Einfüllstutzen des Waschwasserbehälters lösen → Elektrische Anlage.

-  Jeweils nur eine Schraube -4- an den Längsträgern links und rechts herausdrehen.

-  Anstelle dieser Schrauben das Spezialwerkzeug Führungsstangen -3411- am linken und rechten Längsträger einschrauben.

-  Schrauben -2- herausdrehen.

-  Restliche Schrauben -4- an den Längsträgern links und rechts herausdrehen.

-  Der Schlossträger mit Anbauteilen -1- kann auf dem Spezialwerkzeug Führungsstange -T 10093- um ca. 10 cm nach vorn gezogen werden. Dabei auf elektrische Leitungen zum Schlossträger achten, gegebenenfalls Steckverbindungen trennen.

-  Zur Sicherung das Spezialwerkzeug T10480 -Adapter- links und rechts zwischen Stoßfängerträger und Längsträger einbauen.

Servicestellung zurücksetzen

Führen Sie folgende Arbeiten durch:

-  Spezialwerkzeug T10480 -Adapter- links und rechts zischen Stoßfängerträger und Längsträger ausbauen.

-  Schlossträger mit Anbauteilen -1- auf den Führungsstangen -3411- an die Längsträger schieben.

-  Schrauben -2 und 4- ansetzen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-  Schlossträger mit Anbauteilen -1- an den Längsträgern und zwischen den Kotflügeln ausmitteln.

Anzugsdrehmoment Schrauben -2 und 4-.

-  Scheinwerfer einstellen → Elektrische Anlage.

Schlossträger aus- und einbauen

Ausbauen


Hinweis

• Der Schlossträger ist ein sicherheitsrelevantes Bauteil. Aus diesem Grund darf der Schlossträger nicht in Stand gesetzt werden.
• Bei Beschädigungen den Schlossträger ersetzen.

Führen Sie folgende Arbeiten durch:

-  Servicestellung durchführen.

-  Vorhandene elektrische Steckverbindungen trennen.

-  Kühlmittel ablassen und Kühlmittelleitungen trennen.

-  Kältemittelleitungen für den Kondensator trennen → Heizung, Klimaanlage.

-  Das Spezialwerkzeug T10480 -Adapter- herausdrehen.

-  Mit einem zweiten Mechaniker die Führungsstangen -3411- am linken und rechten Längsträger -2- herausdrehen. Schlossträger mit den Anbauteilen -1- herausheben.


ACHTUNG!

Wenn die Leitungen der Klimaanlage und/oder des Kühlmittels getrennt sind, darf das Antriebsaggregat nicht mehr gestartet werden.


Hinweis

• Der Kondensator und der Hydraulikölkühler dürfen nicht an den Leitungen aufgehängt werden.
• Die Kondensator- und Hydraulikleitungen dürfen nicht geknickt werden.

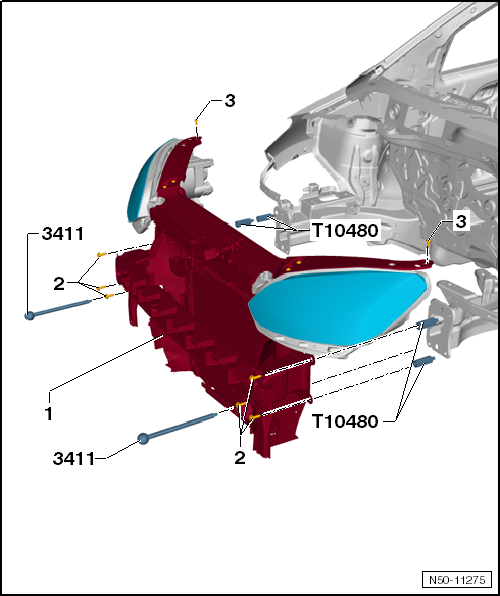

Einbauen

Führen Sie folgende Arbeiten durch:

-  Schlossträger -1- an den Längsträgern -2- ansetzen.

-  Führungsstangen -3411- links und rechts hineindrehen.

-  Servicestellung zurücksetzen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

• Darauf achten, dass beim Zusammenbau alle Steck- und Schlauchverbindungen richtig angebaut werden.

-  Schlossträger mit Anbauteilen -1- an den Längsträgern und zwischen den Kotflügeln ausmitteln.

-  Scheinwerfer einstellen → Elektrische Anlage.
