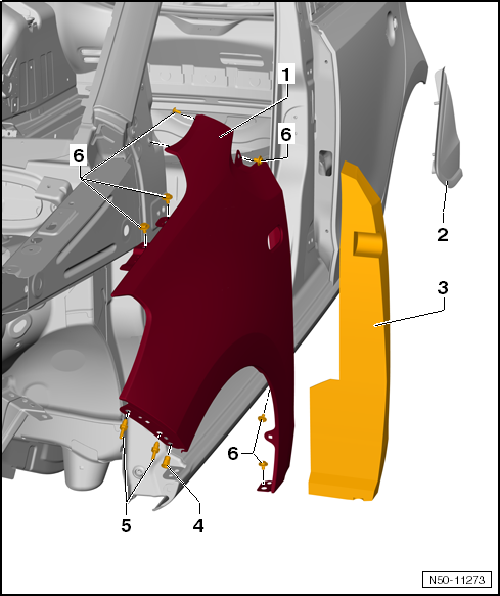

Montageübersicht - Kotflügel


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite sinngemäß daraus ableiten.

1. Kotflügel
   • aus- und einbauen
2. Blende A-Säule
   • aus- und einbauen
3. Dämpfung Stegteil
   • zwischen Kotflügel und A-Säule eingesteckt
4. Spreizniet
5. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 6 Nm
6. Schraube
   • 2 Stück A-Säule
   • 1 Stück Radhaus
   • 1 Stück Unterholm
   • 2 Stück Kotflügel-Anschlussstück
   • Anzugsdrehmoment: 6 Nm

Kotflügel aus- und einbauen

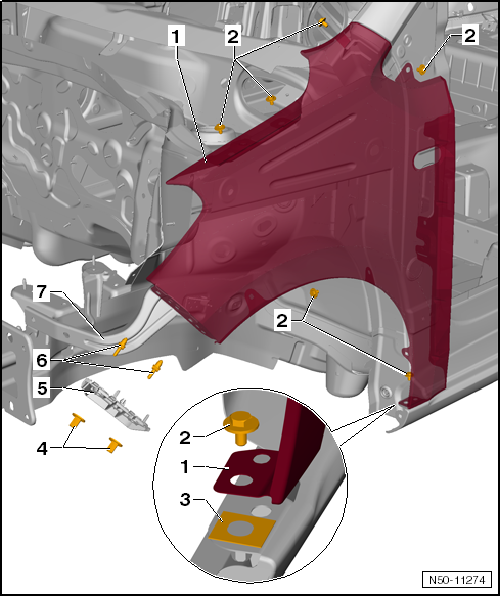

Kotflügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen


Hinweis

Der Aus- und Einbau erfolgt nur für den linken Kotflügel. Der Aus- und Einbau des rechten Kotflügels sinngemäß daraus ableiten.

Führen Sie folgende Arbeiten durch:

-  Radhausschale vorn ausbauen.

-  Seitenblinkleuchte ausbauen → Elektrische Anlage.

-  Stoßfängerabdeckung vorn ausbauen.

-  Führungsprofil seitlich -5- für Stoßfängerabdeckung vorn abbauen.

-  Wasserkastenabdeckung ausbauen.

-  Dämpfung Stegteil herausziehen.

-  Schrauben -2 und 6- herausdrehen.

-  Kotflügel -1- vorsichtig abnehmen.

Einbauen


Hinweis

Kotflügel -1- spannungsfrei einbauen.

Führen Sie folgende Arbeiten durch:

Der Einbau des Kotflügels -1- erfolgt sinngemäß in umgekehrter Reihenfolge.

-  Der Kotflügel wird bei gelöster Kotflügelstrebe spannungsfrei ausgerichtet

-  Zwischen Kotflügel und Unterholmen unbedingt die Zinkzwischenlage -AKL 381 035 50- einfügen.

-  Anzugsdrehmomente für die Schrauben -2 und 6-.

-  Auf Parallelität und Spaltmaße achten.

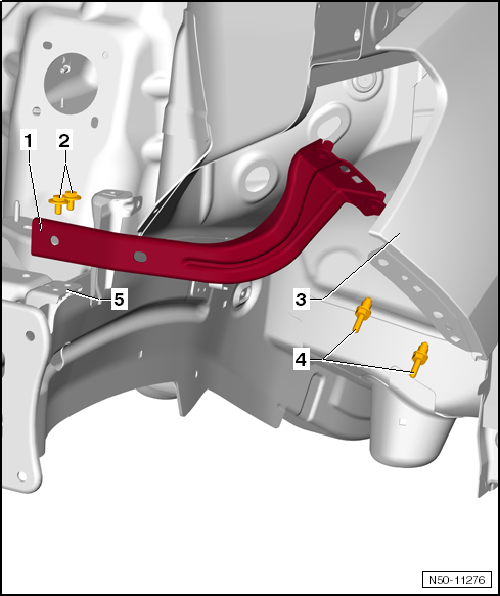

Kotflügelstrebe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Kotflügelstrebe. Der Aus- und Einbau der rechten Kotflügelstrebe sinngemäß daraus ableiten.

Ausbauen

-  Stoßfängerabdeckung vorn ausbauen

-  Führungsprofil seitlich für Stoßfängerabdeckung vorn abbauen.

-  Befestigungsschrauben Kotflügel vorn an Kotflügelstrebe -4- herausdrehen.

-  Schrauben -2- herausdrehen und Kotflügelstrebe -1- abnehmen.

Einbauen

-  Die Kotflügelstrebe wird zusammen mit dem Kotflügel an die Haube und den Stoßfänger angepasst.

Anzugsdrehmoment Schrauben -2-: 6 Nm.
