Volkswagen Up! Reparaturanleitung :: Schaltermodul Lenksäule

Schaltermodul Lenksäule aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

• Drehmomentschlüssel -V.A.G 1783-

Allgemeine Beschreibung

Folgende Bauteile sind ausstattungsabhängig in den Lenkstockschalter integriert:

• Blinklichtschalter -E2-
• Schalter für Scheibenwaschpumpe (Wisch-Wasch-Automatik und Scheinwerferreinigungsanlage) -E44-
• Schalter für Handabblendung und Lichthupe -E4-
• Schalter für Parklicht -E19-
• Scheibenwischerschalter für Intervallbetrieb -E22-
• Schalter für Heckscheibenwischer -E34-
• Regler für Scheibenwischer-Intervallschaltung -E38-
• Schalter für GRA -E45-
• SET-Taster für GRA -E227-


Hinweis

Bei einem Defekt an einem der oben genannten Bauteile ist der komplette Lenkstockkombinationsschalter zu ersetzen.

Die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- ist lösbar am Lenkstockschalter befestigt und einzeln zu ersetzen → Karosserie-Montagearbeiten Innen.

Fehlererkennung und Fehleranzeige

Folgende Bauteile sind eigendiagnosefähig:

• Blinklichtschalter -E2-
• Schalter für Scheibenwaschpumpe (Wisch-Wasch-Automatik und Scheinwerferreinigungsanlage) -E44-
• Schalter für GRA -E45-
• Scheibenwischerschalter für Intervallbetrieb -E22-
• Lenkwinkelgeber -G85-


Hinweis

• Beim Aus- und Einbau der Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- bzw. des Lenkstockschalters muss sich das Lenkrad in "Mittelstellung" (Räder in "Geradeausstellung") befinden.
• Die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- darf nicht aus ihrer Stellung verdreht werden.
• Ist der Lenkwinkelgeber -G85- in die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- integriert (Fahrzeuge mit EPS = electric power steering und ESP), muss nach Montagearbeiten am Lenkstockschalter die Grundeinstellung des Lenkwinkelgebers durchgeführt werden.
• Ist der Lenkwinkelgeber -G85- in die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- integriert, gibt es eine gelbe Markierung für die Mittelstellung.

Ausbauen

-  Batterie abklemmen.

-  Das Lenkrad in "Mittelstellung" drehen (Räder in "Geradeausstellung").

-  Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.

-  Die Lenksäule über die Lenksäulenverstellung in die tiefste Position bringen und mit dem Feststellhebel arretieren.

-  Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

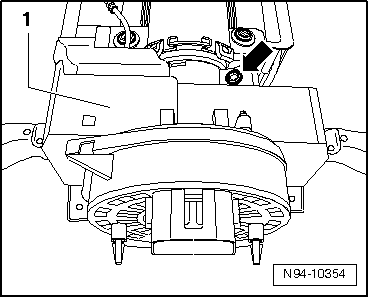

-  Die Befestigungsschraube -Pfeil- vom Lenkstockschalter -1- lösen.

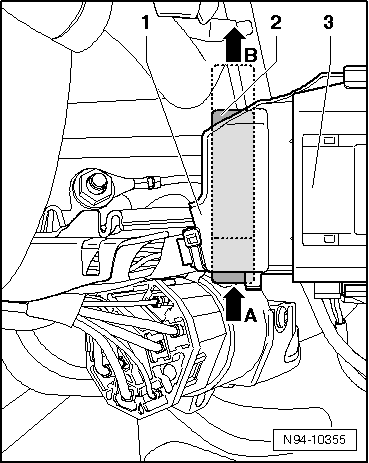

-  Sicherungsriegel -2- in -Pfeilrichtung B- nach oben ziehen und den Stecker -1- vom Lenkstockschalter -3- abziehen.

-  Lenkstockschalter -3- von der Lenksäule nach hinten abziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Wurde die Wickelfeder ausversehen aus der Mittelstellung verdreht, kann durch Vorsichtiges drehen von Anschlag zu Anschlag und zählen der Umdrehungen die Mittelstellung neu ermittelt werden.

-  Ist der Lenkwinkelgeber -G85- in die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- integriert (Fahrzeuge mit EPS = electric power steering und ESP), die Grundeinstellung des Lenkwinkelgebers durchführen.

Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- aus und einbauen

Ausbauen

-  Batterie abklemmen.

-  Das Lenkrad in "Mittelstellung" drehen (Räder in "Geradeausstellung").

-  Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.

-  Die Lenksäule über die Lenksäulenverstellung in die tiefste Position bringen und mit dem Feststellhebel arretieren.

-  Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

Lenkwinkelgeber -G85- aus und einbauen


Hinweis

Der Lenkwinkelgeber ist ausstattungsabhängig verbaut.

Der Lenkwinkelgeber -G85- ist in die Wickelfeder integriert und bildet ein Bauteil.

-  Lenkwinkelgeber -G85- ausbauen, siehe Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- aus und einbauen

Zündanlassschalter aus- und einbauen

Ausbauen

-  Batterie abklemmen.

-  Lenkstockkombinationsschalter -E595- ausbauen.

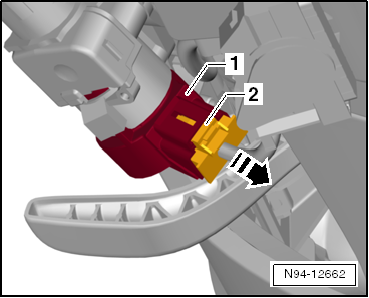

-  Primärverriegelung -2- ziehen, Stecker -1- entriegeln und vom Zündanlassschalter -D- abziehen.

-  Den Sicherungslack der beiden Klemmschrauben -2- entfernen.

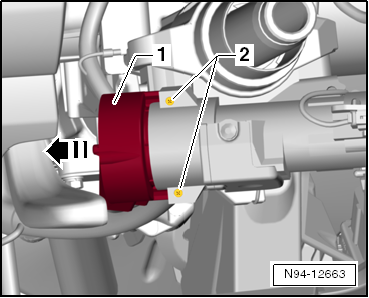

-  Die beiden Klemmschrauben -2- etwas lösen und den Zündanlassschalter -D--1- in -Pfeilrichtung- aus dem Lenkschlossgehäuse herausziehen.

Einbauen

-  Den Zündanlassschalter in das Lenkschlossgehäuse hineinschieben.


Hinweis

Beim Einbau des Zündanlassschalters ist darauf zu achten, dass sich Zündanlassschalter und Schließzylinder in der gleichen Stellung, z. B. "Zündung ein", befinden.

-  Die Klemmschrauben anziehen und mit Sicherungslack versiegeln.

-  Den Stecker am Zündanlassschalter aufstecken und die Primärverriegelung einschieben.

-  Alle Bauteile sinngemäß in umgekehrter Reihenfolge einbauen.

Zündanlassschalter prüfen

-  Fahrzeugdiagnosetester anschließen.

-  Im Fahrzeugdiagnosetester die Betriebsart "Geführte Fehlersuche" wählen.

-  Ãœber die Taste "Sprung" die "Funktions-/Bauteilauswahl" und nacheinander folgende Menüpunkte anwählen:

• Karosserie
• Elektrische Anlage
• Eigendiagnosefähige Systeme
• Bordnetzsteuergerät J519
• Elektrische Bauteile
• Zündanlassschalter

Schließzylinder aus- und einbauen

Ausbauen

-  Batterie abklemmen.

-  Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.

-  Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

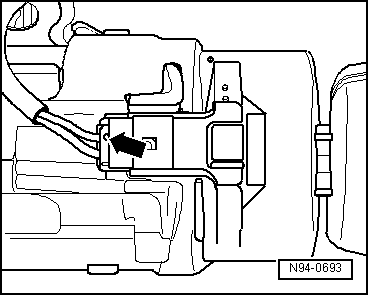

-  Den Stecker -Pfeil- der Lesespule für Wegfahrsicherung -D2- am Schließzylinder entriegeln und abziehen.


Hinweis

Die Lesespule für Wegfahrsicherung -D2- ist am Schließzylinder befestigt und kann nicht einzeln ersetzt werden.

-  Den Zündschlüssel in den Schließzylinder stecken und in Position "Fahrt" drehen.

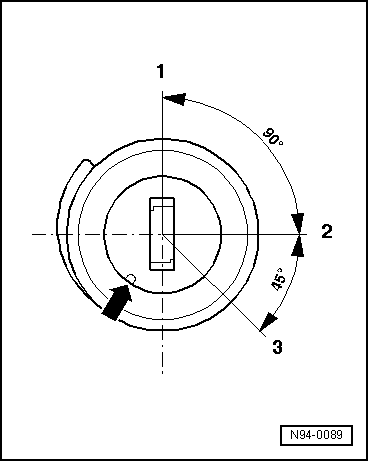

Schlüsselstellungen des Schließzylinders:

1. Position "Halt"
2. Position "Fahrt"
3. Position "Start"


Hinweis

Aus Gründen der Übersichtlichkeit zeigt die folgende Abbildung einen ausgebauten Schließzylinder ohne Zündschlüssel.

-  Einen Stahldraht (ca. Ø 1,2 mm) in die Bohrung -Pfeil- neben dem Zündschlüssel einstecken.

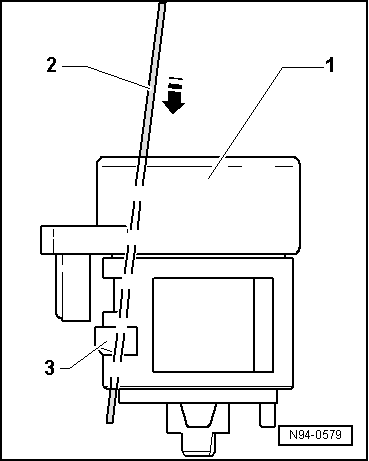

-  Mit dem Stahldraht -2- den Sicherungshebel -3- des Schließzylinders -1- entriegeln -Pfeil-.

-  Den Schließzylinder -1- aus dem Lenkschlossgehäuse herausziehen.

Einbauen


Hinweis

Der Zündschlüssel ist in der folgenden Abbildung aus Gründen der Übersichtlichkeit nicht dargestellt.

-  Den Zündschlüssel in den Schließzylinder stecken und in Position "Fahrt" drehen.

-  Mit dem Stahldraht -2- den Sicherungshebel -3- des Schließzylinders -1- entriegeln -Pfeil-.

-  Den Schließzylinder -1- in das Lenkschlossgehäuse einsetzen.


Hinweis

Der Anschluss für die Lesespule der Wegfahrsicherung muss in die Führung am Lenkschlossgehäuse eingesetzt werden.

-  Den Stahldraht -2- aus dem Schließzylinder -1- herausziehen und den Schließzylinder auf festen Sitz im Lenkschlossgehäuse prüfen.

-  Den Stecker -Pfeil- an die Lesespule für Wegfahrsicherung -D2- am Schließzylinder aufstecken.

-  Alle Bauteile sinngemäß in umgekehrter Reihenfolge einbauen.

Lenkschlossgehäuse aus- und einbauen


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.


Vorsicht!

• Das Lenkschloss kann zerstört werden.
• Wird das Lenkschloss ohne Schließzylinder betätigt, blockiert es und muss ersetzt werden.
• Das Lenkschloss darf ohne Schließzylinder nicht betätigt werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Winkel-Handbohrmaschine

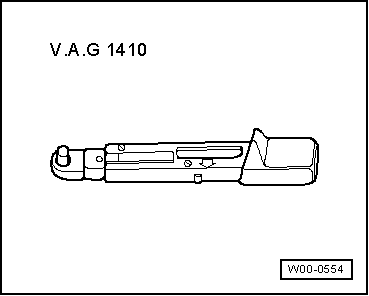

• Drehmomentschlüssel -V.A.G 1410-

Ausbauen


Hinweis

Für den Ausbau des Lenkschlossgehäuses müssen die Abreißschrauben ausgebohrt werden. Für den späteren Einbau werden neue Abreißschrauben benötigt → ETKA (Elektronischer Teilekatalog).

-  Batterie abklemmen.

-  Schalttafeleinsatz ausbauen.

-  Lenkstockkombinationsschalter ausbauen.

-  Schließzylinder ausbauen.

-  Zündanlassschalter ausbauen.


Vorsicht!

• Vor dem Ausbohren der Abreißschrauben ist unbedingt darauf zu achten, dass zuvor alle am Lenkschlossgehäuse befestigten Bauteile ausgebaut werden.
• Durch das Ausbohren können Bohrspäne in die angrenzenden Bauteile gelangen, was zu Beschädigungen und/oder Fehlfunktionen führen kann!


ACHTUNG!

Gefahr von Augenverletzung durch Bohrspäne.

Beim Ausbohren können Bohrspäne umherfliegen, die zu Augenverletzungen führen können.

Schutzbrille verwenden.

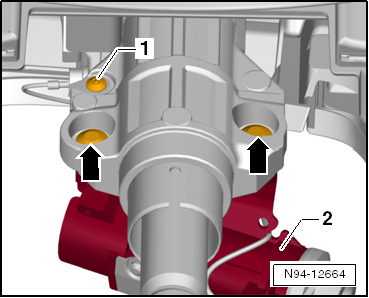

-  Befestigungsschraube -1- herausschrauben und Leitung abnehmen.

-  Die Abreißschrauben -Pfeile- des Lenkschlossgehäuses -2- ausbohren.


Hinweis

Schrauben M8 -Pfeile-, Kernlochdurchmesser 6,8 mm.

-  Das Lenkschlossgehäuse -2- nach hinten von der Lenksäule abziehen.

Einbauen

-  Das Lenkschlossgehäuse -2- gerade bis zum Anschlag auf die Lenksäule aufschieben und zu den Gewindebohrungen ausrichten.

-  Das Lenkschlossgehäuse -2- mit neuen Abreißschrauben -Pfeile- an der Lenksäule verschrauben.

-  Die neuen Abreißschrauben -Pfeile- anziehen, bis die Schraubenköpfe abreißen.

-  Leitung mit Befestigungsschraube -1- festschrauben.

-  Alle Bauteile sinngemäß in umgekehrter Reihenfolge einbauen.
