Montageübersicht - Lambdasonde

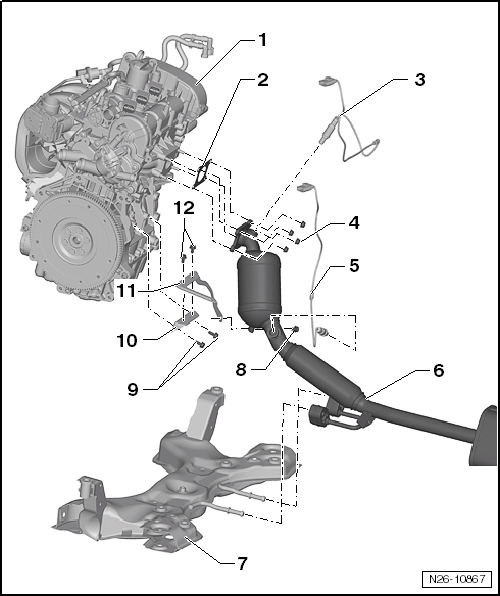

Montageübersicht - Lambdasonde, Fahrzeuge mit motornaher Abgasreinigung

1. Motor
2. Dichtung
   • nach Demontage ersetzen
3. Lambdasonde 1 vor Katalysator -GX10-

Besteht aus:

Lambdasonde -G39-

Heizung für Lambdasonde -Z19-

• Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen
• aus- und einbauen  "Lambdasonde 1 vor Katalysator -GX10- aus- und einbauen"
• Dichtring bei Undichtigkeit aufkneifen und ersetzen
• 50 Nm

4. Mutter
   • Montagereihenfolge beachten
   • 23 Nm
5. Lambdasonde 1 nach Katalysator -GX7-

Besteht aus:

Lambdasonde nach Katalysator -G130-

Heizung für Lambdasonde 1 nach Katalysator -Z29-

• Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen
• aus- und einbauen  "Lambdasonde 1 nach Katalysator -GX7- aus- und einbauen"
• Dichtring bei Undichtigkeit aufkneifen und ersetzen
• 50 Nm

6. Abgasvorrohr
   • aus- und einbauen
7. Aggregateträger mit Halter
   • aus- und einbauen → Fahrwerk, Achsen, Lenkung
8. Schraube
   • Katalysator an Halter
   • 23 Nm
9. Schraube
   • Halter an Zylinderblock
   • 23 Nm
10. Halter
    • an Zylinderblock
    • Montagereihenfolge beachten
11. Halter
    • Montagereihenfolge beachten
12. Schraube
    • 23 Nm

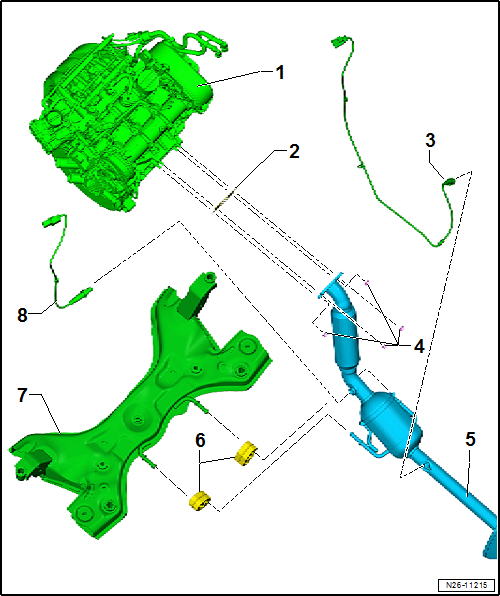

Montageübersicht - Lambdasonde, Fahrzeuge mit Abgasreinigung am Unterboden

1. Motor
2. Dichtung
   • nach Demontage ersetzen
3. Lambdasonde 1 nach Katalysator -GX7-

Besteht aus:

Lambdasonde nach Katalysator -G130-

Heizung für Lambdasonde 1 nach Katalysator -Z29-

• Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen
• aus- und einbauen
• Dichtring bei Undichtigkeit aufkneifen und ersetzen
• 50 Nm

4. Mutter
   • 23 Nm
5. Abgasvorrohr
   • aus- und einbauen
6. Aufhängung
   • bei Beschädigung ersetzen
7. Aggregateträger mit Halter
   • aus- und einbauen → Fahrwerk, Achsen, Lenkung
8. Lambdasonde 1 vor Katalysator -GX10-

Besteht aus:

Lambdasonde -G39-

Heizung für Lambdasonde -Z19-

• Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen
• aus- und einbauen
• Dichtring bei Undichtigkeit aufkneifen und ersetzen
• 50 Nm

Lambdasonde aus- und einbauen

Lambdasonde 1 vor Katalysator -GX10- aus- und einbauen

Lambdasonde 1 vor Katalysator -GX10- besteht aus:

• Lambdasonde -G39-
• Heizung für Lambdasonde -Z19-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

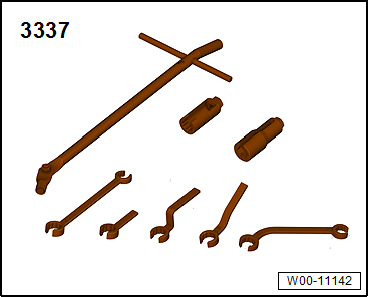

• Ringschlüsselsatz für Lambdasonde -3337-

Ausbauen

-  Schlauch -1- am Luftfiltergehäuse abziehen.

-  Luftfiltergehäuse ausbauen.

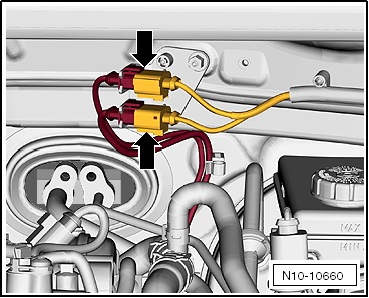

-  Steckverbindungen unten der Lambdasonde 1 vor Katalysator -GX10--Pfeil- entriegeln und abziehen.

Steckerfarbe braun - -Lambdasonde 1 vor Katalysator -GX10-

Steckerfarbe schwarz - -Lambdasonde 1 nach Katalysator -GX7-

-  Elektrischen Leitungsstrang ausfädeln.

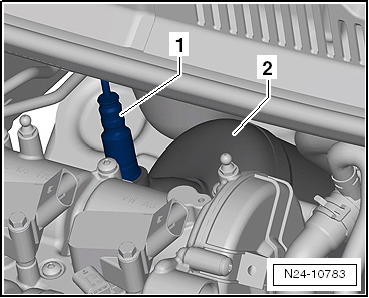

-  Lambdasonde 1 vor Katalysator -GX10--1- aus dem Katalysator -2- herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen.

Dichtring bei Undichtigkeit aufkneifen und ersetzen.

Anzugsdrehmomente

•  "Montageübersicht - Lambdasonde"

Lambdasonde 1 nach Katalysator -GX7- aus- und einbauen

Lambdasonde 1 nach Katalysator -GX7- besteht aus:

• Lambdasonde nach Katalysator -G130-
• Heizung für Lambdasonde 1 nach Katalysator -Z29-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Ringschlüsselsatz für Lambdasonde -3337-

Ausbauen

-  Steckverbindungen oben der Lambdasonde 1 nach Katalysator -GX7--Pfeil- entriegeln und abziehen.

Steckerfarbe braun - -Lambdasonde 1 vor Katalysator -GX10-

Steckerfarbe schwarz - -Lambdasonde 1 nach Katalysator -GX7-

-  Elektrischen Leitungsstrang ausfädeln.

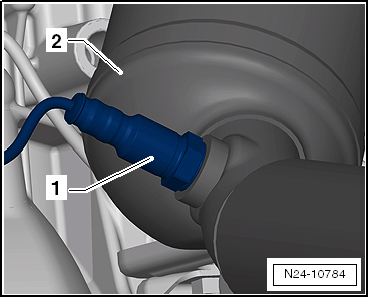

-  Lambdasonde 1 nach Katalysator -GX7--1- von unten aus dem Katalysator -2- herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen.

Dichtring bei Undichtigkeit aufkneifen und ersetzen.

Anzugsdrehmomente

•  "Montageübersicht - Lambdasonde"

Lambdasonde aus- und einbauen, Fahrzeuge mit Abgasreinigung am Unterboden

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Ringschlüsselsatz für Lambdasonde -3337-

Ausbauen

-  Die jeweilige Steckverbindungen -Pfeil- entriegeln und abziehen.

Steckerfarbe braun - -Lambdasonde 1 vor Katalysator -GX10-

Steckerfarbe schwarz - -Lambdasonde 1 nach Katalysator -GX7-

-  Stecker aus dem Halter clipsen.

-  Elektrischen Leitungsstrang ausfädeln.

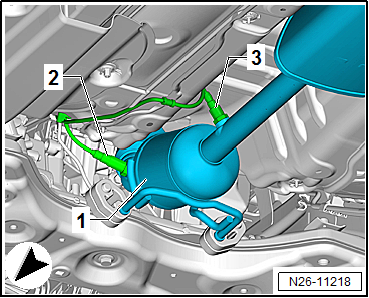

-  Die entsprechende Lambdasonde aus dem Katalysator -1- herausdrehen.

2 - Lambdasonde 1 vor Katalysator -GX10-

3 - Lambdasonde 1 nach Katalysator -GX7-

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Nur das Gewinde mit "G 052 112 A3" fetten; "G 052 112 A3" darf nicht an die Schlitze des Sondenkörpers kommen.

Dichtring bei Undichtigkeit aufkneifen und ersetzen.

Anzugsdrehmomente

•  "Montageübersicht - Lambdasonde"
