Volkswagen Up! Reparaturanleitung :: Kofferraumverkleidungen

Einbauorteübersicht - Kofferraumverkleidungen

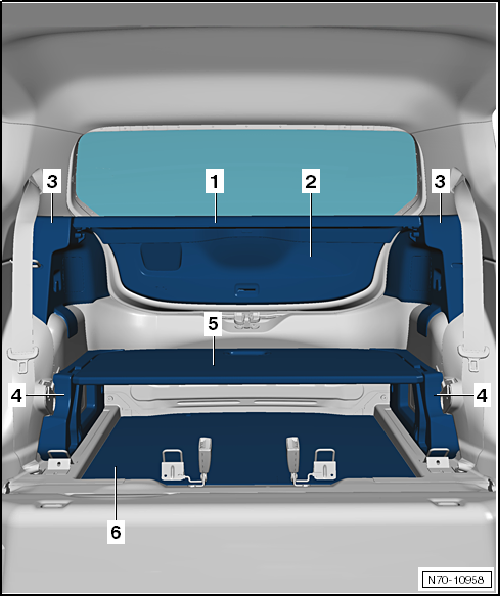

Einbauorteübersicht - Kofferraumverkleidungen

1. Hutablage
   • aus- und einbauen
2. Verkleidung Heckklappe
   • aus- und einbauen
3. Kofferraum-Seitenverkleidung
   • aus- und einbauen
4. Halter Kofferraumbodenbelag
   • aus- und einbauen
5. Kofferraumboden oben
   • aus- und einbauen
6. Kofferraumboden unten
   • aus- und einbauen

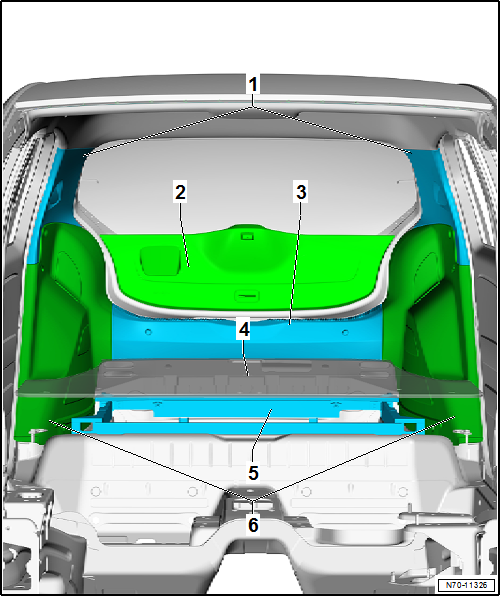

Einbauorteübersicht - Kofferraumverkleidungen, load-up!

1. C-Säulen-Verkleidung oben
   • aus- und einbauen
2. Verkleidung Heckklappe
   • aus- und einbauen
3. Verkleidung Schlossträger
   • aus- und einbauen
4. Ladeboden
   • aus- und einbauen
5. Ladebodenrahmen
   • aus- und einbauen
6. Kofferraum-Seitenverkleidung
   • aus- und einbauen

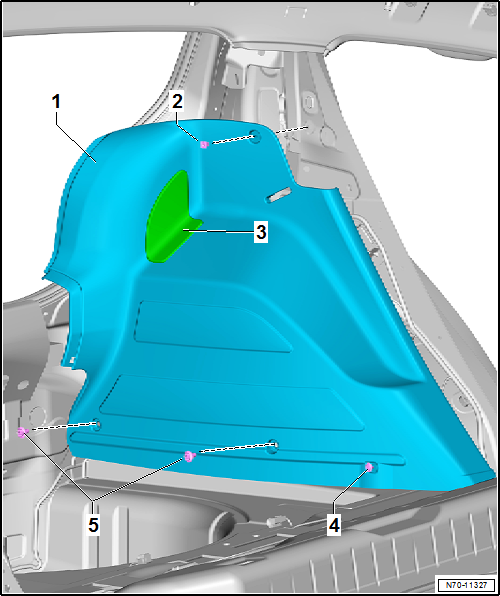

Montageübersicht - Kofferraum-Seitenverkleidung

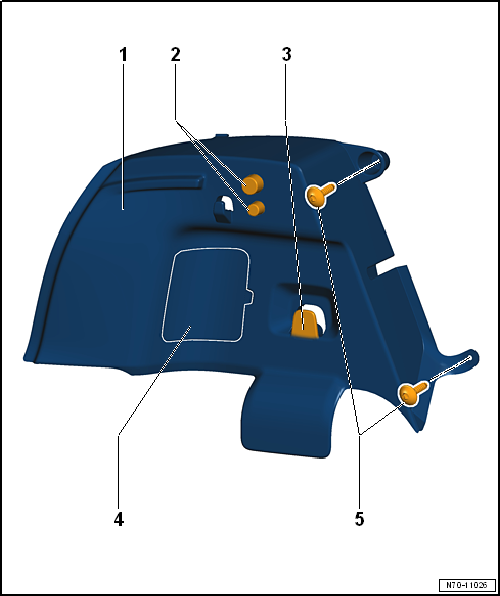

Montageübersicht - Kofferraum-Seitenverkleidung


Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Kofferraum-Seitenverkleidung
   • aus- und einbauen
2. Aufnahme / Befestigung der Hutablage
   • zum Hochklappen und fixieren der Hutablage
3. Taschenhaken
4. Serviceklappe
5. Schraube
   • 2 Stück
   • 1,5 Nm

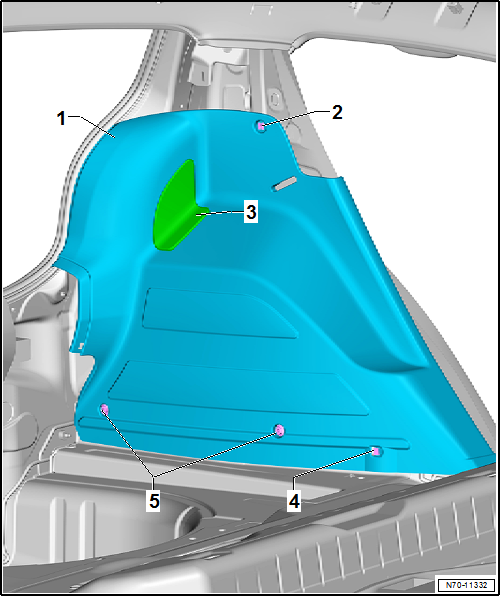

Montageübersicht - Kofferraum-Seitenverkleidung, load-up!


Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Kofferraum-Seitenverkleidung
   • aus- und einbauen
2. Schraube
   • 1 Nm
3. Serviceklappe
4. Halteclip
5. Halteclip
   • 2 Stück

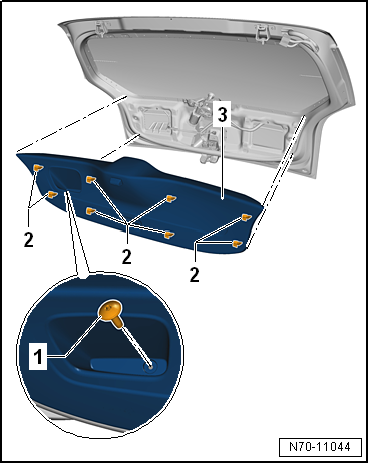

Verkleidung Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

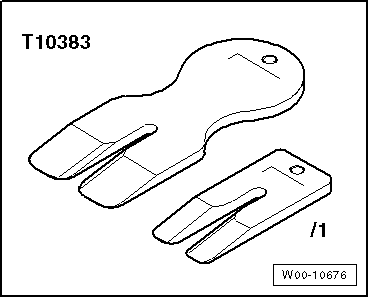

• Keile -T10383-

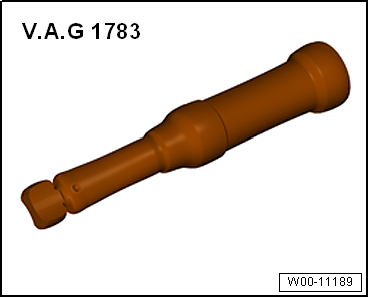

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Schraube -1- in der Griffmulde herausdrehen (1,5 Nm).

-  Verkleidung Heckklappe -3- mit dem Keil -T10383- im Bereich der Halteklammern -2- aus den Aufnahmen lösen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Kofferraum-Seitenverkleidung aus- und einbauen

Kofferraum-Seitenverkleidung aus- und einbauen

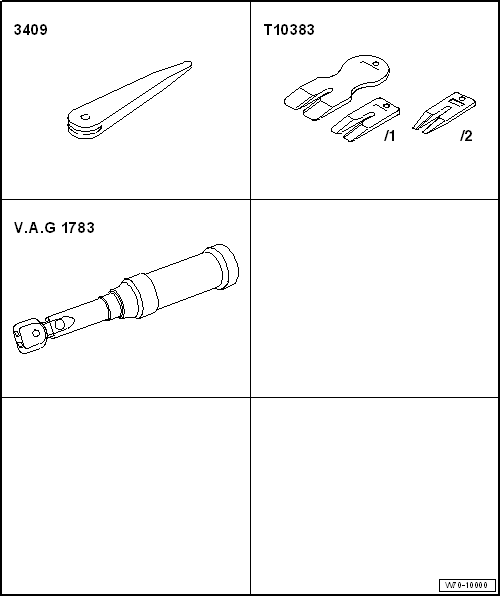

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-
• Keile -T10383-
• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Hutablage ausbauen.

2-Türer

-  Rücksitzlehne ausbauen.

-  Seitenverkleidung ausbauen.

4-Türer

-  C-Säulen-Verkleidung unten ausbauen.

Fortsetzung für alle Fahrzeuge

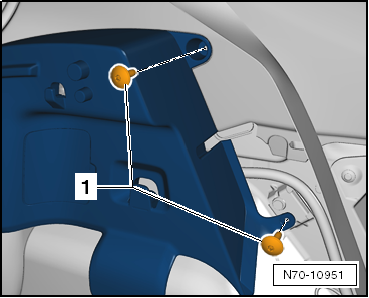

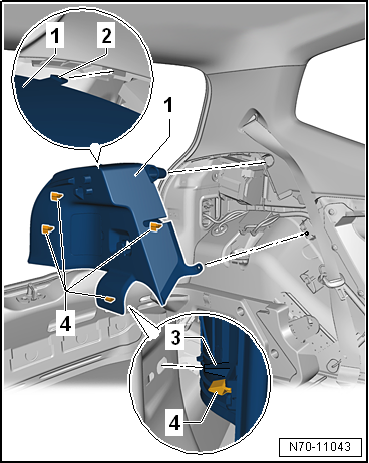

-  Schrauben -1- herausdrehen.

-  Kofferraum-Seitenverkleidung -1- aus dem Keder der Heckklappendichtung lösen.

-  Kofferraum-Seitenverkleidung -1- mit Demontagekeil -3409- im Bereich der Rastnase -2- lösen.

-  Kofferraum-Seitenverkleidung -1- mit Keil -T10383- im Bereich der Halteklammern -4- aus den Aufnahmen lösen.

-  Kofferraum-Seitenverkleidung -1- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die Verkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorn -3- in die Aufnahme einsetzen.

Kofferraum-Seitenverkleidung aus- und einbauen, load up!

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

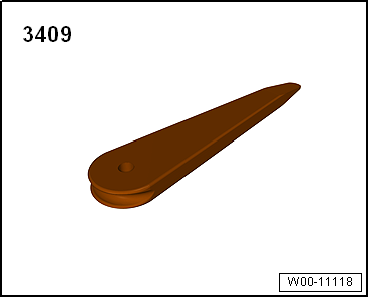

• Demontagekeil -3409-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Ladeboden ausbauen.

-  Ladebodenrahmen ausbauen.

-  Schraube -2- herausdrehen.

-  Kofferraum-Seitenverkleidung -1- aus dem Keder der Heckklappendichtung lösen.

-  Kofferraum-Seitenverkleidung -1- mit Demontagekeil -3409- im Bereich der Halteclips -5- lösen.

-  Kofferraum-Seitenverkleidung -1- Richtung Trennwand aus dem Halteclip -4- ziehen.

-  Kofferraum-Seitenverkleidung -1- entnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die Verkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.
• Darauf achten, dass der Halteclip -4- in der Führung der Kofferraum-Seitenverkleidung -1- sitzt.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

•  "Montageübersicht - Kofferraum-Seitenverkleidung, load-up!"

Kofferraumboden aus- und einbauen

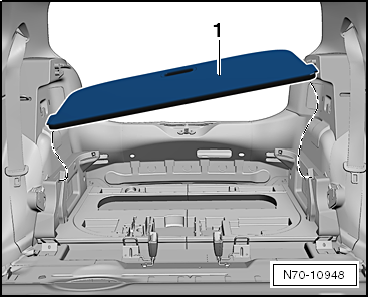

Kofferraumboden oben aus- und einbauen

Ausbauen

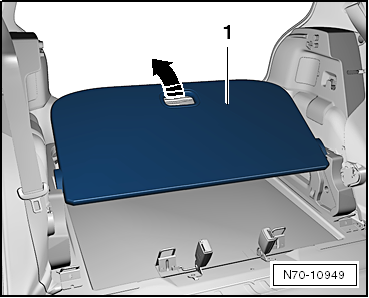

-  Kofferraumboden oben -1- in -Pfeilrichtung- anheben.

-  Kofferraumboden oben -1- aus den Haltern Kofferraumbodenbelag abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Darauf achten, dass der Kofferraumboden oben richtig in den Haltern rechts und links eingesetzt wird.

Kofferraumboden unten aus- und einbauen

Ausbauen

-  Kofferraumboden oben ausbauen.

-  Kofferraumboden unten -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


Hinweis

• Darauf achten, dass der Kofferraumboden unten beim Einbau unter die Sitzlehne geschoben wird.
• Gilt nicht für load up! Kein Kofferraumboden unten vorhanden.

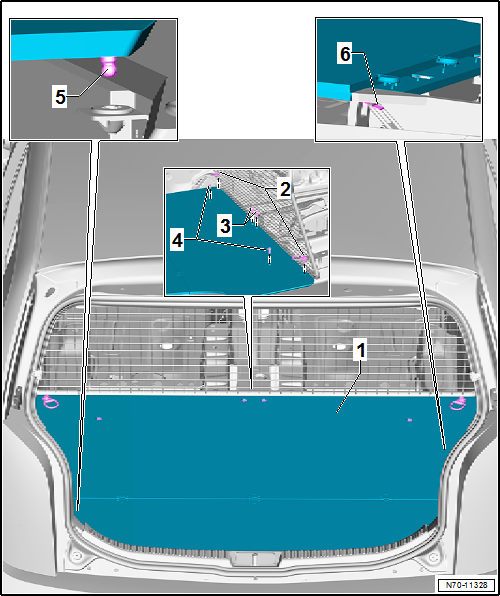

Ladeboden aus- und einbauen, load up!

Ausbauen

-  Schrauben für Verzurrösen -2- rechts und links auf Ladeboden -1- herausdrehen.

-  Schrauben für Trennwandhalter mittig -3- auf Ladeboden -1- herausdrehen.

-  Schrauben für Seitenhalterung Trennwand -4- auf Ladeboden -1- herausdrehen.

-  Ladeboden -1- über Ersatzradmulde aus Arretierung -5- heben und hochklappen.

-  Ladeboden -1- hinten und vorn im Winkel von ca. 45º Richtung Trennwand zusammenklappen und aus den äußeren Haltelaschen für Isofix -6- fädeln.

-  Ladeboden -1- aus der Türöffnung entnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


Hinweis

Darauf achten, dass der Ladeboden richtig in die Haltelaschen des äußeren Isofix -6- rechts und links eingesetzt wird.

Anzugsdrehmomente

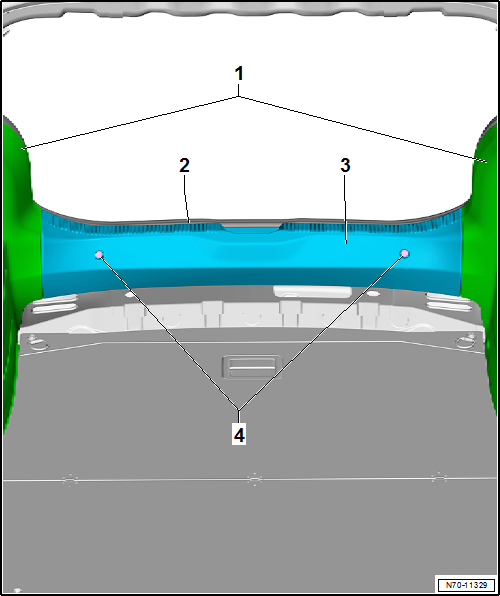

Schlossträgerabdeckung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

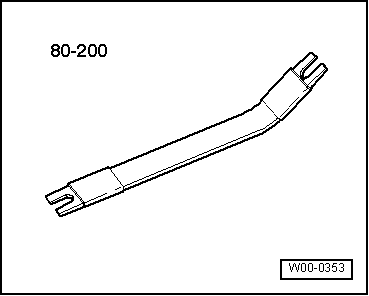

• Abdrückhebel -80 - 200-

Ausbauen

-  Clips -4- an Schlossträgerabdeckung -3- mit Abdrückhebel -80 - 200- entfernen.

-  Heckklappendichtung -2- im Bereich der Schlossträgerabdeckung -3- abziehen.

-  Abdeckung nach hinten entnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Schlossträgerabdeckung einsetzen.
• Darauf achten, dass sich die Schlossträgerabdeckung nach dem Einbau im Keder der Heckklappendichtung befindet.
• Darauf achten, dass die Haltenasen der Schlossträgerabdeckung in die Kofferraum-Seitenverkleidung einrasten.

Der Einbau erfolgt in umgekehrter Reihenfolge.

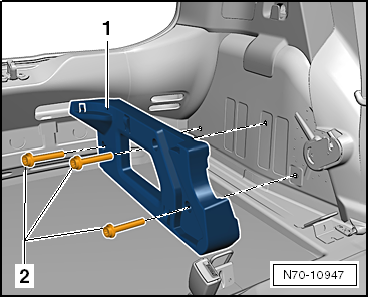

Halter Kofferraumbodenbelag aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Kofferraumboden oben ausbauen.

-  Rücksitzlehne nach vorn klappen.

-  Schrauben -2- herausdrehen (8 Nm).

-  Halter Kofferraumbodenbelag -1- abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

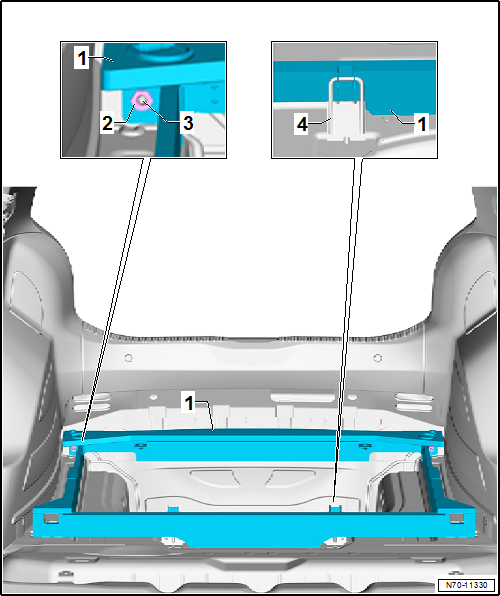

Ladebodenrahmen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Ladeboden ausbauen.

-  Muttern -3- von Stiftschraube -2- abschrauben.

-  Ladebodenrahmen -1- etwas nach vorn drücken.

-  Winkel an den mittleren Isofix-Aufnahmen -4- aushacken.

-  Ladebodenrahmen -1- nach hinten herausnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente
