Volkswagen Up! Reparaturanleitung :: Heckscheibenwischanlage

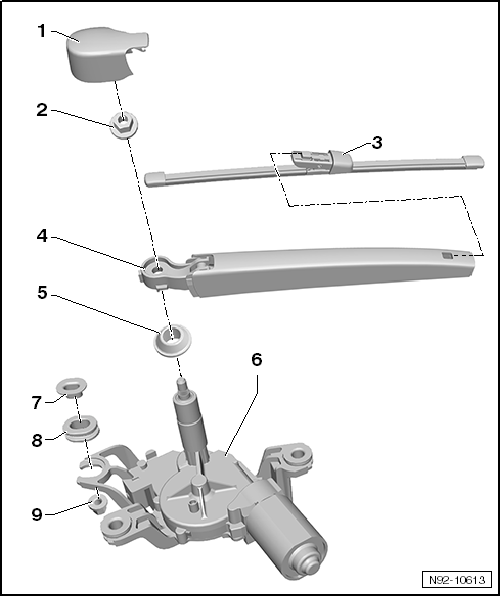

Montageübersicht - Heckscheibenwischanlage

1. Abdeckkappe
2. Befestigungsmutter
   • Anzugsdrehmoment: 12 Nm
3. Gelenkfreies Wischerblatt
   • aus- und einbauen
4. Wischerarm
   • aus- und einbauen
   • Endablage einstellen
5. Dichtung
   • in der Heckscheibe
6. Motor für Heckscheibenwischer -V12-
   • aus- und einbauen
7. Distanzstück
8. Gummiring
9. Befestigungsmutter M6 mit Scheibe
   • Anzugsdrehmoment: 8 Nm

Scheibenwischerblatt aus- und einbauen

Ausbauen

Beschädigungsgefahr des Scheibenwischerblatts.

Die gelenkfreien Scheibenwischer sind sehr flexibel. Die Scheibenwischerblätter nur im Bereich der Wischerblattbefestigung anfassen, um sie von der Frontscheibe abzuheben.

-  Den Wischerarm -2- hochklappen.

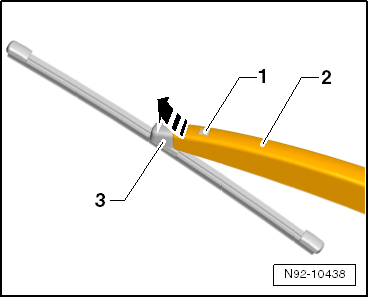

-  Die Taste -1- drücken und das Wischerblatt -3- in -Pfeilrichtung- aus der Aufnahme schieben.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Das Scheibenwischerblatt muss in den Scheibenwischerarm hörbar einrasten.

Scheibenwischerarm aus- und einbauen

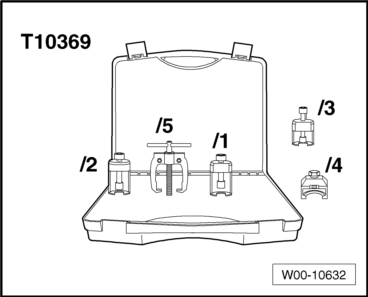

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Werkzeugsatz für Scheibenwischerarme -T10369-

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Zündung einschalten.

-  "Heckwischen" betätigen und Scheibenwischerarm in Endstellung laufen lassen.

-  Zündung ausschalten.

-  Zündschlüssel abziehen.

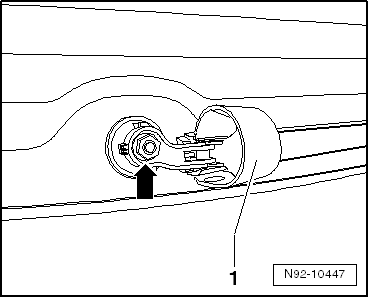

-  Die Abdeckkappe -1- des Heckscheibenwischers hochklappen und abclipsen.

-  Die Befestigungsmutter -Pfeil- lösen, ohne sie ganz abzuschrauben.

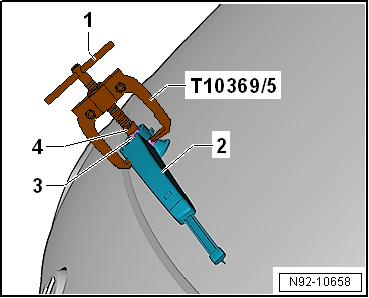

-  Abzieher -T10369/5- am Scheibenwischerarm -2- ansetzen.

-  Druckstück -3- an der Wischerarmwelle ansetzen.

-  Schraube -1- im Uhrzeigersinn drehen, bis der Scheibenwischerarm von der Wischerarmwelle abgezogen ist.

-  Mutter -4- ganz abschrauben und Scheibenwischerarm abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Scheibenwischerarm in der ungefähren Endablage auf die Wischerarmwelle aufstecken und die Befestigungsmutter -Pfeil- handfest aufschrauben.

-  Scheibenwischerarm einstellen.

Scheibenwischerarm einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

-  Zur Einstellung der Endablage wird die Wischerblattspitze auf den untersten Heizdraht der Heckscheibenheizung ausgerichtet.

-  Heckscheibenwischer-Endablage gegebenenfalls durch Versetzen des Wischerarms einstellen.

-  Mutter festziehen.

Anzugsdrehmomente

•  "Montageübersicht - Heckscheibenwischanlage"

Motor für Heckscheibenwischer -V12- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Scheibenwischerarm ausbauen.

-  Verkleidung der Heckklappe ausbauen → Karosserie-Montagearbeiten Innen.

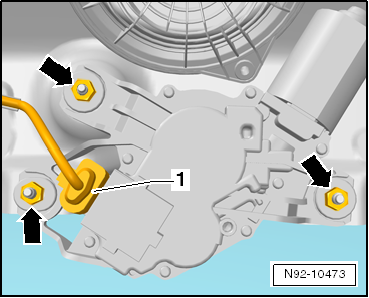

-  Stecker -1- entriegeln und abziehen.

-  Befestigungsmuttern -Pfeile- abschrauben.

-  Motor für Heckscheibenwischer -V12--4- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Die Innenseite der Dichtung in der Heckscheibe ggf. mit einem gummi- und kunststoffverträglichen Gleitmittel (z. B. Polyethylenglykol) benetzen.

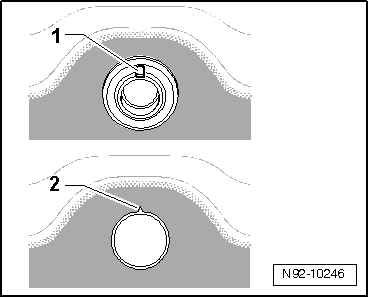

-  Den korrekten Sitz der Dichtung in der Öffnung der Heckscheibe kontrollieren. Die Markierung -1- der Dichtung muss mit der Markierung -2- der Heckscheibe übereinstimmen.

Anzugsdrehmomente

•  "Montageübersicht - Heckscheibenwischanlage"
