Volkswagen Up! Reparaturanleitung :: Gasbetätigung

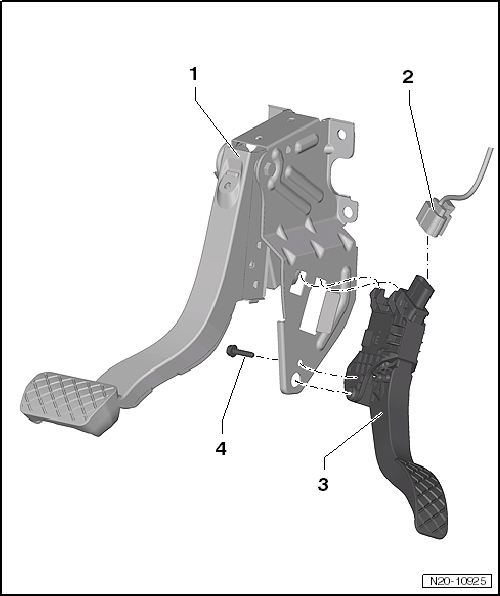

Montageübersicht - Gaspedalmodul

VW UP. Kraftstoffversorgung - Benzinmotoren


  1. Bremspedal
    • aus- und einbauen → Bremsanlage
  2. Stecker
    • schwarz
  3. Gaspedalmodul
    • Gaspedalmodul aus- und einbauen
  4. Schraube
    • 6 Nm

Gaspedalmodul aus- und einbauen

Ausbauen

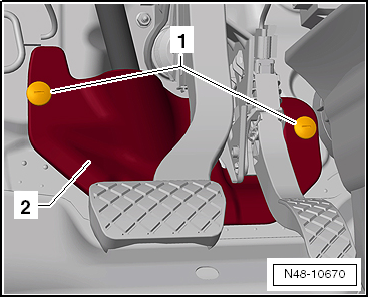

-  Lenksäulenverkleidung -2- ausbauen, dazu die Schrauben -1- abschrauben.

-  Stecker  vom Gaspedalmodul entriegeln und abziehen.

VW UP. Kraftstoffversorgung - Benzinmotoren

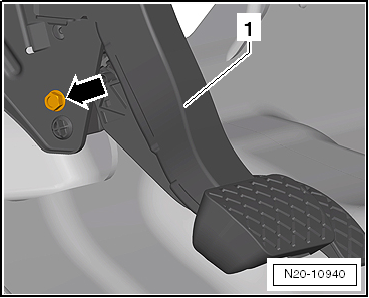

-  Befestigungsschraube -Pfeil- am Bremspedalhalter herausdrehen.

VW UP. Kraftstoffversorgung - Benzinmotoren


-  Gaspedalmodul -4- nach unten aus den Führungen -2- ziehen.

-  Gaspedalmodul abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

VW UP. Kraftstoffversorgung - Benzinmotoren

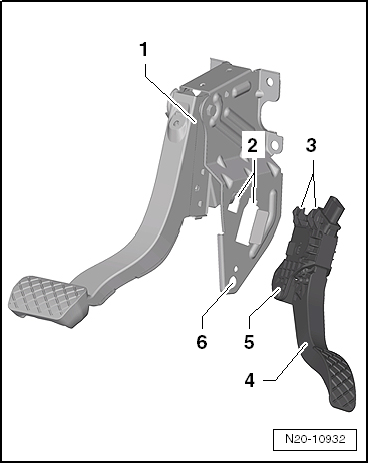

-  Haltenasen -3- vom Gaspedalmodul -4- richtig in die Führung -2- am Bremspedalhalter -1- einsetzen.

-  Darauf achten, dass die Führung -5- vom Gaspedalmodul -4- richtig in der Bohrung -6- am Bremspedalhalter -1- sitzt.

VW UP. Kraftstoffversorgung - Benzinmotoren


Anzugsdrehmoment

VW UP. Anzugsdrehmoment
