Volkswagen Up! Reparaturanleitung :: Frontklappe

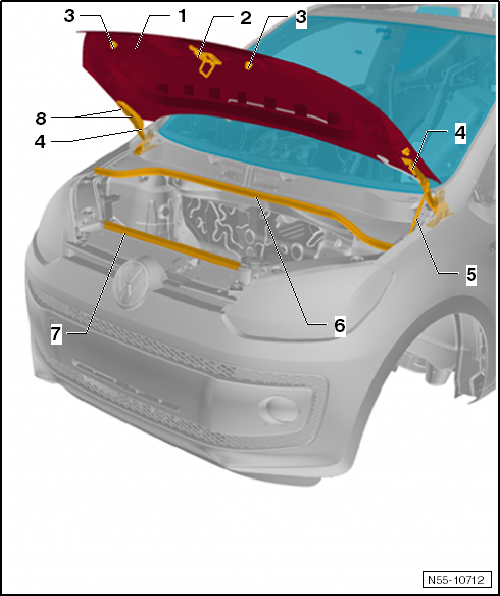

Montageübersicht - Frontklappe

Montageübersicht - Frontklappe

VW UP. Karosserie-Montagearbeiten Außen


  1. Frontklappe
    • aus- und einbauen
    • einstellen
  2. Schließbügel
    • aus- und einbauen
    • einstellen
  3. Einstellpuffer
    • 2 Stück
  4. Scharnier
    • aus- und einbauen
    • einstellen
  5. Stützstange
    • aus- und einbauen
  6. Dichtung
    • am Wasserkasten
  7. Dichtung
    • auf dem Schlossträger aufgesteckt
  8. Sechskantmutter
    • 2 Stück je Seite
    • 20 Nm

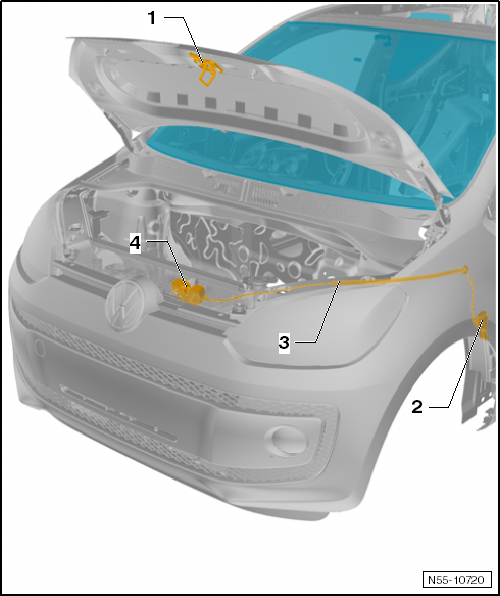

Montageübersicht - Ver- und Entriegelungsbauteile Frontklappe

VW UP. Karosserie-Montagearbeiten Außen


  1. Schließbügel
    • aus- und einbauen
    • einstellen
  2. Betätigungshebel
    • aus- und einbauen
  3. Seilzug
    • vom Betätigungshebel -2- zum Klappenschloss -4-
    • aus- und einbauen
  4. Klappenschloss
    • Klappenschloss aus- und einbauen
    • einstellen

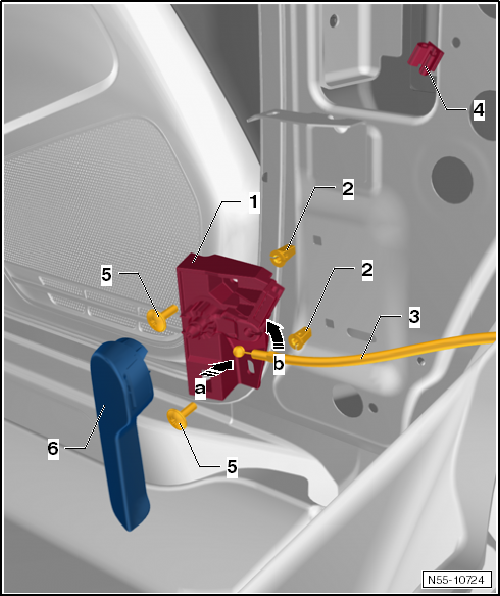

Montageübersicht - Betätigungshebel und Lagerbock

VW UP. Karosserie-Montagearbeiten Außen


  1. Lagerbock
  2. Spreizmutter
    • 2 Stück
  3. Seilzug
    • Einbauen:
      • Kugel des Seilzugs in die Halterung am Lagerbock einstecken -Pfeil a-.
      • Seilzug hochschwenken und im Lagerbock -6- einrasten -Pfeil b-.
  4. Klammer
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 1,5 Nm
  6. Betätigungshebel
    • aus- und einbauen

Frontklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen

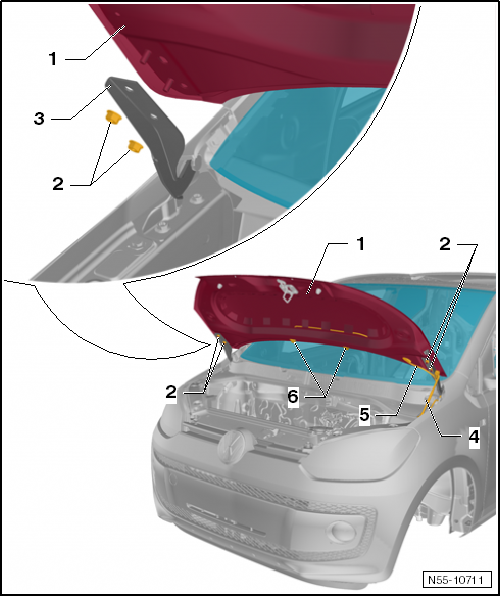

Frontklappe aus- und einbauen

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Spritzdüsen -6- ausbauen → Elektrische Anlage.

-  Leitung -5- aus der Öffnung der Frontklappe -1- herausziehen.

-  Sechskantmuttern -2- links und rechts am Scharnier -2- lösen (nicht abschrauben).

Der weitere Ausbau ist nur mit einem zweiten Mechaniker möglich.

-  Stützstange -4- einklappen.

-  Sechskantmuttern -2- erst jetzt abdrehen und Frontklappe -1- aus den Scharnieren -3- herausheben.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

Der Einbau der Frontklappe -1- erfolgt sinngemäß in umgekehrter Reihenfolge.


Hinweis

Die Leitung -5- in einem Bogen verlegen. Wenn die Leitung verdreht eingebaut wird, knickt die Leitung ab.

-  Frontklappe -1- einstellen.

Anzugsdrehmoment

Anzugsdrehmoment Sechskantmuttern -2-  "Montageübersicht - Frontklappe".

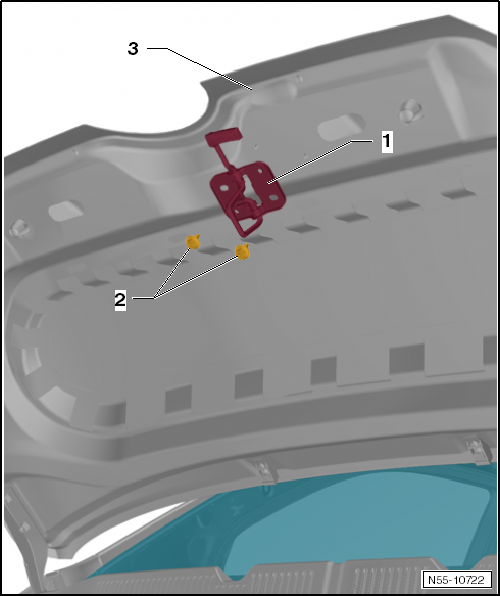

Schließbügel aus- und einbauen

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Frontklappe -3- öffnen.

-  Schrauben -2- herausdrehen.

-  Schließbügel -1- von der Frontklappe -3- abnehmen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

Der Einbau vom Schließbügel -1- erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmoment Schrauben -2-: 12 Nm.

Frontklappe einstellen

Frontklappe einstellen

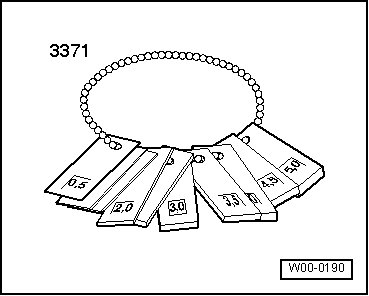

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

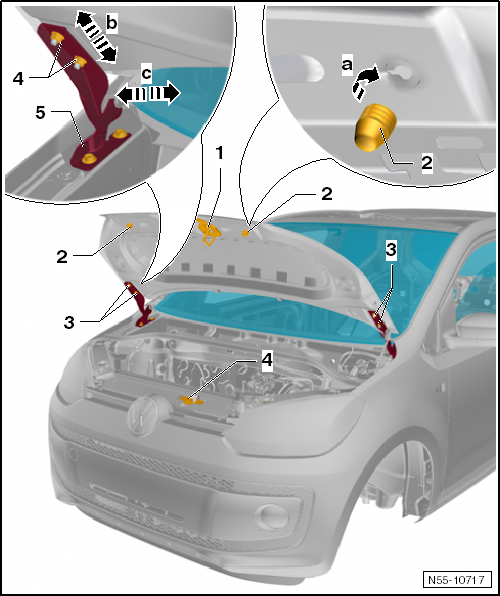

-  Schließbügel -1- ausbauen.

-  Durch Lösen der Schrauben -3- an den Klappenscharnieren links und rechts -5- kann die Frontklappe zwischen den Kotflügeln ausgemittelt werden.

-  Darauf achten, dass die Spaltmaße gleichmäßig sind.

-  Nach den Einstellarbeiten Korrosionsschutzmaßnahmen an den Klappenscharnieren -5- und Schrauben -3- durchführen.

-  Einstellpuffer -2- durch Drehen -Pfeil a- einstellen.

-  Nach dem Einstellen der Frontklappe kann der Schließbügel -1- wieder eingebaut und eingestellt werden

-  Mit dem Klappenschloss -4- kann die Frontklappe im vorderen Bereich in der Höhe zu den Kotflügeln eingestellt werden

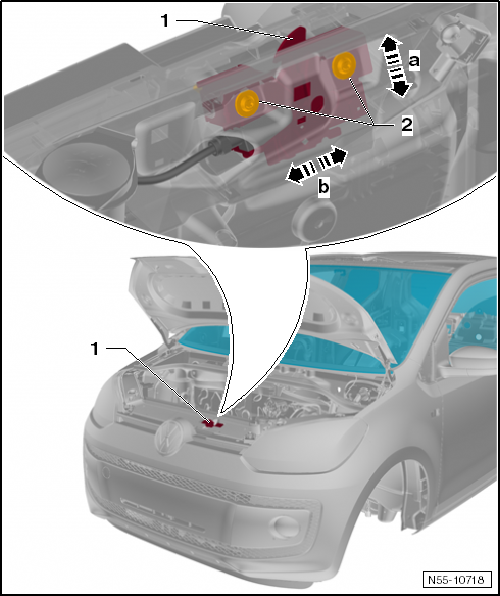

Klappenschloss einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Zur Einstellung des Klappenschloss werden neue Schrauben verwendet.

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Wenn die Schrauben -2- gelöst werden, kann das Klappenschloss -1- zur Frontklappe seitlich -Pfeil b- und in der Höhe -Pfeile a- eingestellt werden.

Anzugsdrehmoment Schrauben -2-: 12 Nm.

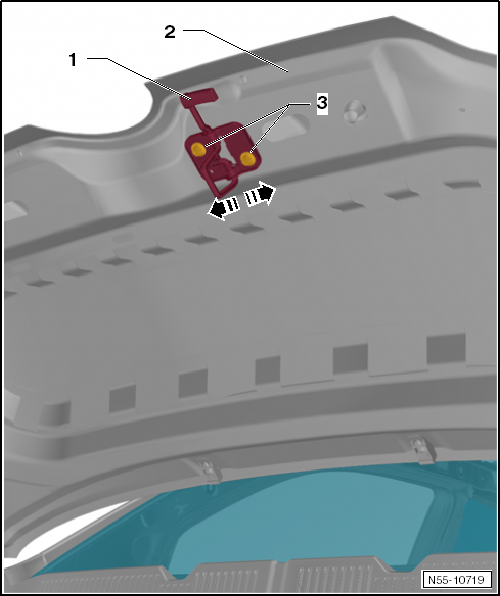

Schließbügel einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Schrauben -3- lösen.

-  Der Schließbügel -1- kann jetzt an der Frontklappe -2- in den übergroßen Löchern eingestellt werden.

Anzugsdrehmoment Schrauben -3-: 12 Nm.

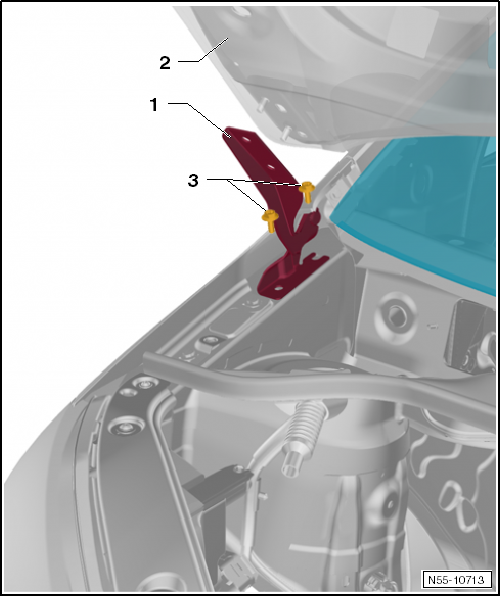

Scharniere aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für das rechte Scharnier. Der Aus- und Einbau des linken Scharniers wird sinngemäß daraus abgeleitet.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Frontklappe -2- ausbauen

-  Wasserkastenabdeckung ausbauen

-  Schrauben -3- herausdrehen.

-  Scharnier -1- abnehmen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

Der Einbau vom Scharnier -1- erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmoment Schrauben -3-: 20 Nm.

-  Frontklappe -2- einbauen.

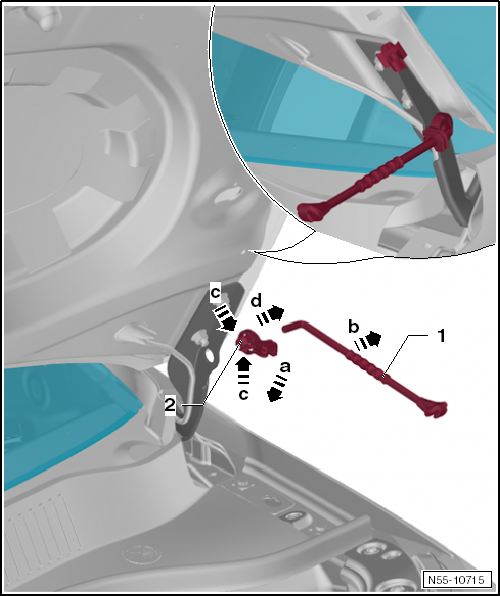

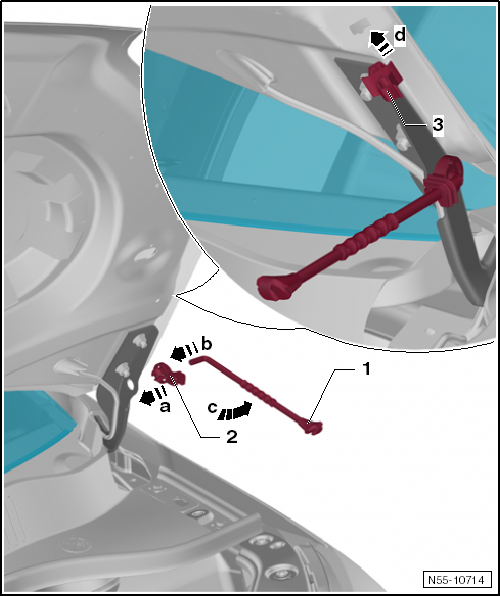

Stützstange aus- und einbauen

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Frontklappe abstützen.

-  Stützstange -1- aus der Befestigung im Clip -2- herausschwenken -Pfeil a-.

-  Stützstange -1- aus dem Clip -2- herausziehen -Pfeil b-.

Der Clip kann ebenfalls ausgebaut werden.

-  Rasthaken zusammendrücken -Pfeile c- und den Clip aus der Frontklappe ziehen -Pfeil d-.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Clip -2- auf Beschädigung kontrollieren, gegebenenfalls ersetzen.

-  Clip -2- in das Scharnier stecken -Pfeil a-.

-  Stützstange in Clip einsetzen -Pfeil b- und in die Halterung im Clip schwenken -Pfeil c-.

-  Halterung -3- auf Beschädigung kontrollieren, gegebenenfalls ersetzen.

-  Halterung -3- in die Öffnung der Frontklappe einsetzen und verschieben -Pfeil d-.

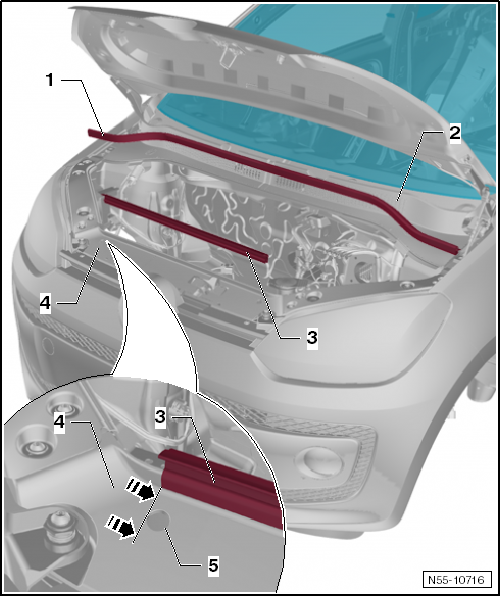

Dichtungen für Frontklappe aus- und einbauen

VW UP. Karosserie-Montagearbeiten Außen


Dichtung -1- ist auf der Wasserkastenabdeckung -2- befestigt.

-  Ausbauen: Dichtung von der Wasserkastenabdeckung abziehen.

-  Einbauen: Dichtung auf die Wasserkastenabdeckung aufschieben.

Dichtung -3- ist auf dem Schlossträger -4- befestigt.

-  Ausbauen: Dichtung vom Schlossträger abziehen.

-  Einbauen: Dichtung auf den Schlossträger aufschieben.


Hinweis

Die Dichtung -3- wird nach dem Loch -5- im Schlossträger ausgerichtet -Pfeile-.

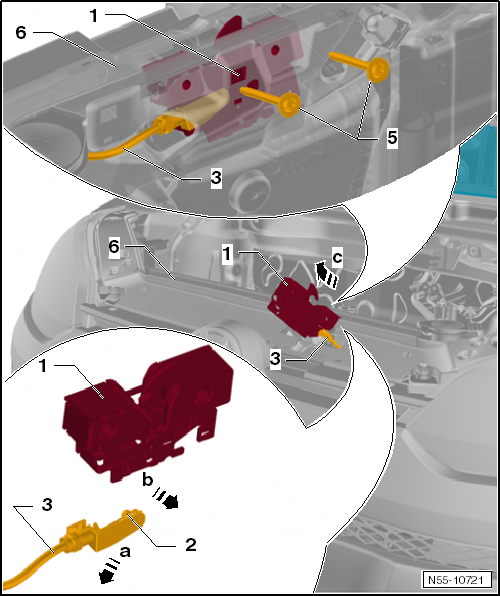

Klappenschloss aus- und einbauen

Klappenschloss aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Kühlmittelausgleichsbehälter vom Schlossträger lösen, Hinweise unter → Antriebsaggregat.

-  Halterung des Seilzugs vom Schlossträger lösen.

-  Wenn vorhanden, Steckverbindung für Diebstahlwarnanlage am rechten Scheinwerfer trennen.

-  Schrauben -5- am Schlossträger herausdrehen und Klappenschloss -1- nach oben -Pfeil c- herausnehmen.

-  Halter -3- am Klappenschloss ausclipsen.

-  Halter -3- vom Klappenschloss -1- etwas abnehmen -Pfeil b- und den Seilzug aushängen -Pfeil a-.

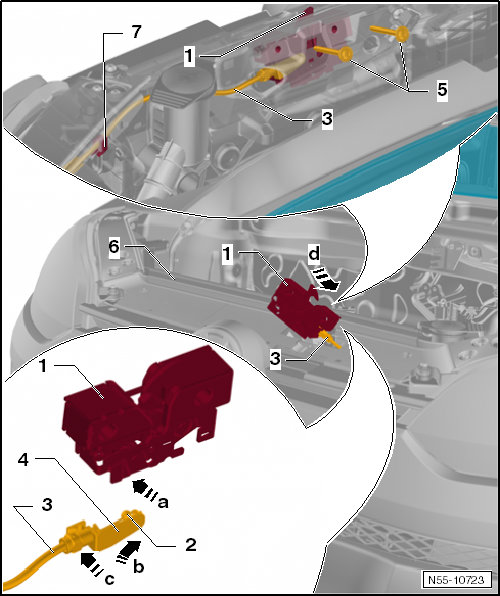

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Seilzug -2- einhängen -Pfeil a- und Halter -3- im Klappenschloss -1- einclipsen -Pfeil c-.

-  Klappenschloss -1- in den Schlossträger hineinführen -Pfeil d-.

-  Schrauben -3- eindrehen.

Anzugsdrehmoment Schrauben -4-: 12 Nm.

-  Klappenschloss einstellen.

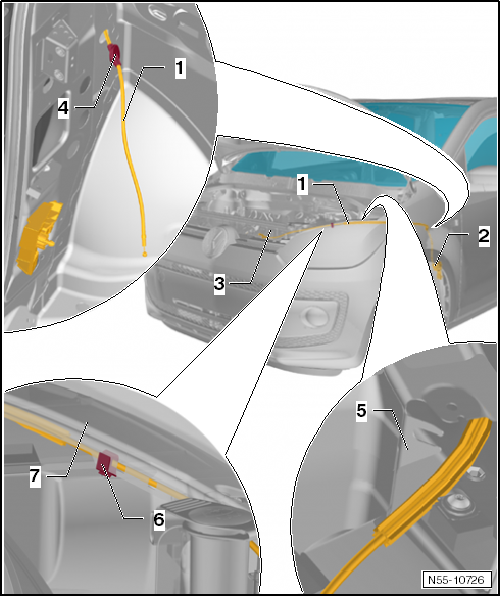

Verlegung Seilzug für Klappenentriegelung

VW UP. Karosserie-Montagearbeiten Außen


Der Seilzug -1- ist am Lagerbock -2- eingehängt und wird durch die Tülle -4- in die A-Säule geführt.

Im Längsträger oben wird der Seilzug -1- in der Halterung -5- befestigt.

Am Schlossträger -7- wird der Seilzug -1- mit dem Halter -6- befestigt.

Das andere Ende des Seilzugs -1- ist am Klappenschloss -3- eingehängt.

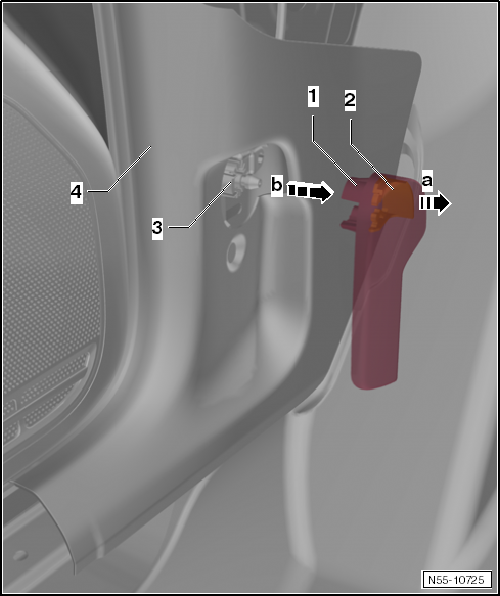

Betätigungshebel für Frontklappe aus- und einbauen

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Betätigungshebel -1- anziehen und Frontklappe entriegeln.

-  Kleinen Schraubendreher in den Spalt zwischen Betätigungshebel -1- und Halteklammer -2- stecken.

-  Halteklammer -2- aus dem Betätigungshebel -1- heraushebeln -Pfeil a- und Betätigungshebel vom Lagerbock -3- abziehen -Pfeil b-.

Für weitere Arbeiten am Lagerbock -3- die A-Säulen-Verkleidung unten -4- ausbauen → Karosserie-Montagearbeiten Innen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Halteklammer -2- in den Betätigungshebel -1- schieben.

-  Betätigungshebel -1- auf den Lagerbock -3- drücken.
