Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums

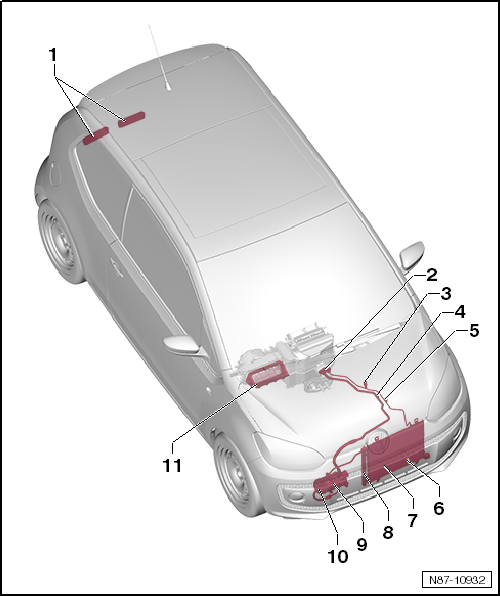

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Linkslenker

1. Zwangsentlüftung des Fahrgastraums
   • Aus- und Einbauen.
   • Prüfen.
2. Expansionsventil
   • Aus- und Einbauen.
3. Hochdruckgeber -G65-
   • Aus- und Einbauen.
4. Absaug- und Füllventil, Niederdruckseitig
   • Aus- und Einbauen.
5. Absaug- und Füllventil, Hochdruckseitig
   • Aus- und Einbauen.
6. Temperaturfühler für Außentemperatur -G17-
   • Aus- und Einbauen.
7. Kondensator
   • Aus- und einbauen.
8. Trocknerpatrone
   • Aus- und Einbauen.
9. Klimakompressor
   • Aus- und Einbauen.
10. Magnetkupplung für Klimaanlage -N25-
    • Aus- und Einbauen.
11. Frischluftansaugstutzen
    • Aus- und Einbauen.

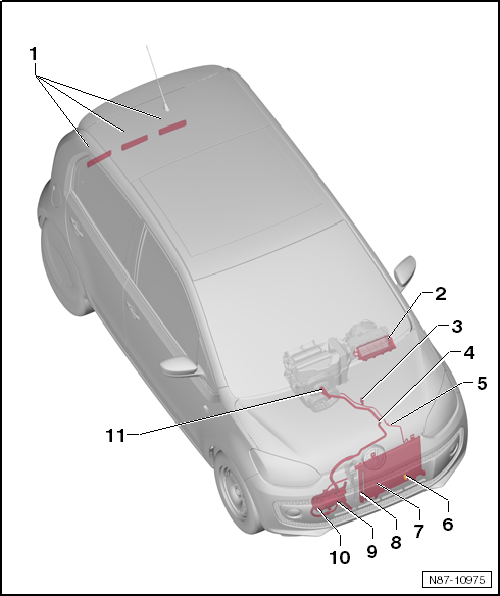

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Rechtslenker

1. Zwangsentlüftung des Fahrgastraums
   • Aus- und Einbauen.
   • Prüfen.
2. Frischluftansaugstutzen
   • Aus- und Einbauen.
3. Hochdruckgeber -G65-
   • Aus- und Einbauen.
4. Absaug- und Füllventil, Niederdruckseitig
   • Aus- und Einbauen.
5. Absaug- und Füllventil, Hochdruckseitig
   • Aus- und Einbauen.
6. Temperaturfühler für Außentemperatur -G17-
   • Aus- und Einbauen.
7. Kondensator
   • Aus- und einbauen.
8. Trocknerpatrone
   • Aus- und Einbauen.
9. Klimakompressor
   • Aus- und Einbauen.
10. Magnetkupplung für Klimaanlage -N25-
    • Aus- und Einbauen.
11. Expansionsventil
    • Aus- und Einbauen.

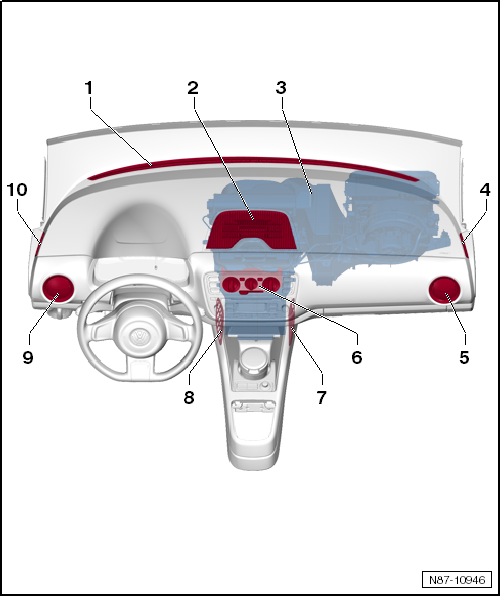

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

1. Luftausströmer Defrost
   • Aus- und Einbauen.
2. Mittenausströmer
   • Aus- und Einbauen.
3. Heiz- und Klimagerät
   • Aus- und Einbauen.
   • Zerlegen und zusammenbauen.
4. Seitlicher Schalttafelausströmer
   • Aus- und Einbauen.
5. Ausströmer rechts
   • Aus- und Einbauen.
6. Bedienungs- und Anzeigeeinheit
   • Aus- und Einbauen.
7. Ausströmer Fußraum rechts
   • Aus- und Einbauen.
8. Ausströmer Fußraum links
   • Aus- und Einbauen.
9. Ausströmer links
   • Aus- und Einbauen.
10. Seitlicher Schalttafelausströmer
    • Aus- und Einbauen.

Klimaanlage

...

Kältemittelkreislauf
