Volkswagen Up! Reparaturanleitung :: Dichtringe

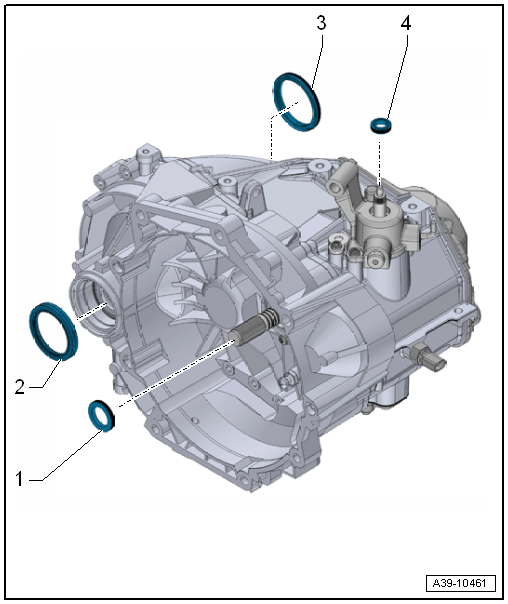

Einbauorteübersicht - Dichtringe

Die Darstellung des Getriebes entspricht nicht dem Originalgetriebe.

VW UP. 5 Gang-Schaltgetriebe 0CF


  1. Dichtring
    • für Antriebswelle
    • nach Demontage ersetzen
  2. Dichtring
    • für Gelenkwelle rechts
    • nach Demontage ersetzen
  3. Dichtring
    • für Gelenkwelle links
    • nach Demontage ersetzen
  4. Dichtring
    • für Schaltwelle
    • nach Demontage ersetzen

Dichtring links ersetzen

Dichtring links ersetzen, für Gelenkwelle links

VW UP. 5 Gang-Schaltgetriebe 0CF

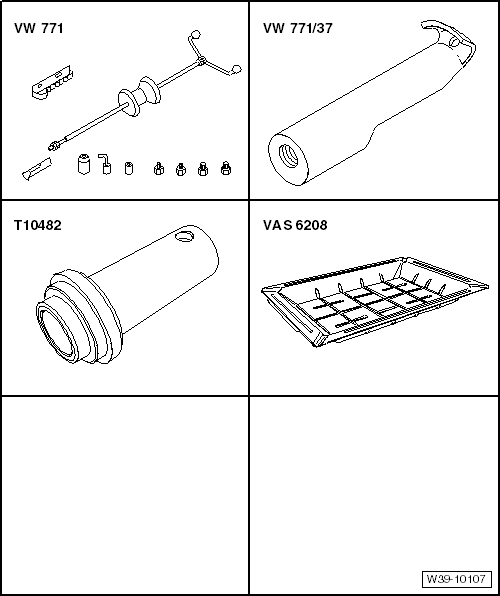

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Auffangwanne unter das Getriebe stellen.

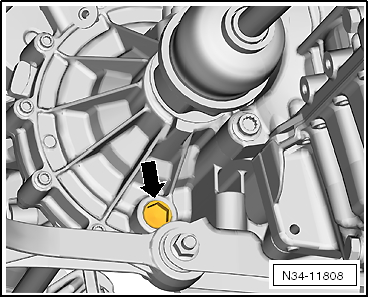

-  Getriebeöl ablassen -Pfeil-.

-  Gelenkwelle ausbauen → Fahrwerk, Achsen, Lenkung.

VW UP. 5 Gang-Schaltgetriebe 0CF

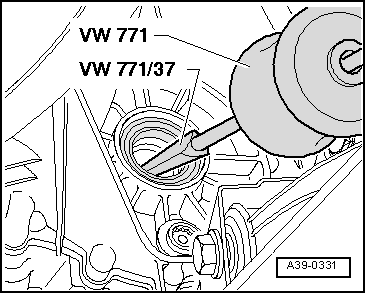

-  Dichtring für Gelenkwelle mit -VW 771- und -VW 771/37- ausziehen.

VW UP. 5 Gang-Schaltgetriebe 0CF


Einbauen

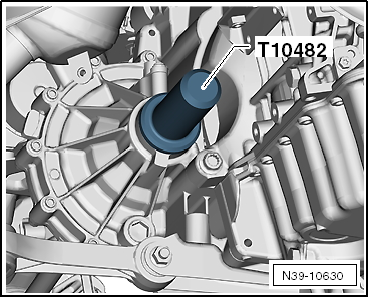

-  Neuen Dichtring bis Anschlag eintreiben, dabei Dichtring nicht verkanten.

VW UP. 5 Gang-Schaltgetriebe 0CF

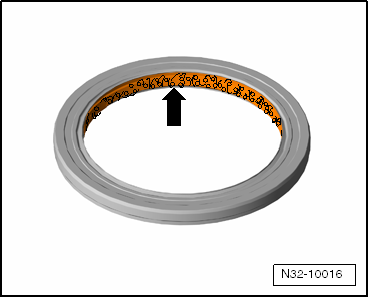

-  Raum zwischen Dicht- und Staublippe zur Hälfte mit Dichtfett -G 052 128 A1- füllen.

-  Gelenkwelle einbauen → Fahrwerk, Achsen, Lenkung.

-  Getriebeöl auffüllen.

VW UP. 5 Gang-Schaltgetriebe 0CF


Dichtring rechts ersetzen

Dichtring rechts ersetzen, für Gelenkwelle rechts

Das Ersetzen des Dichtrings rechts ist mit dem Ersetzen des Dichtrings links identisch.

Achsantr., Ausglgetr., Diffsperre.

...
