Volkswagen Up! Reparaturanleitung :: Abgasrohre/Schalldämpfer

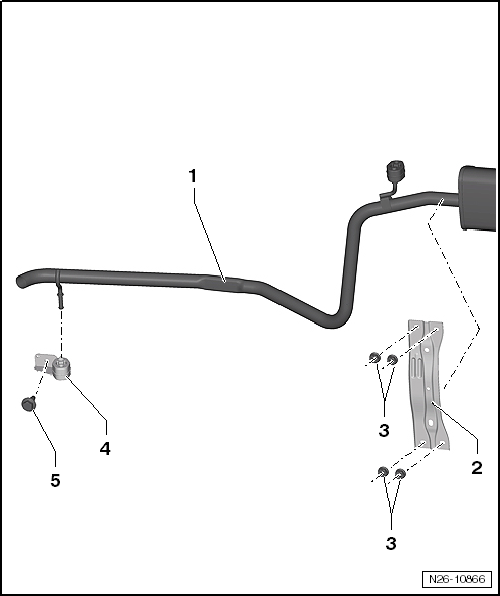

Montageübersicht - Schalldämpfer

1. Schalldämpfer mit Abgasendrohr
2. Tunnelbrücke
   • Einbaulage beachten (eventuell vor dem Ausbau markieren)
3. Mutter
   • 20 Nm
4. Aufhängung hinten
   • bei Beschädigung ersetzen
5. Schraube
   • 23 Nm

Abgasrohre/Schalldämpfer trennen


Hinweis

• Nach Montagearbeiten an der Abgasanlage darauf achten, dass die Abgasanlage nicht verspannt wird.
• Auf ausreichend Abstand zum Aufbau achten.
• Gegebenenfalls Doppelschelle(n) lösen. Schalldämpfer und Abgasrohr so ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und die Aufhängungen gleichmäßig belastet werden.
• Selbstsichernde Muttern sind zu ersetzen.
• Vor der Montage der Sicherungsmuttern Stiftschrauben mit Heißschraubenpaste -N 052.112.00- nach TL 521 12 behandeln.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

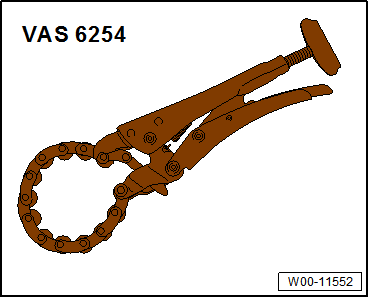

• Kettenrohrabschneider -VAS 6254-

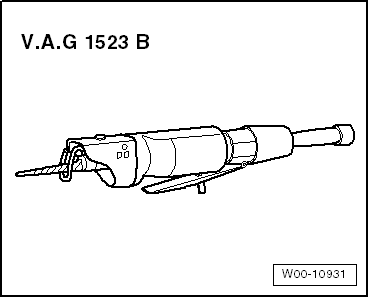

• Karosseriesäge -V.A.G 1523A-

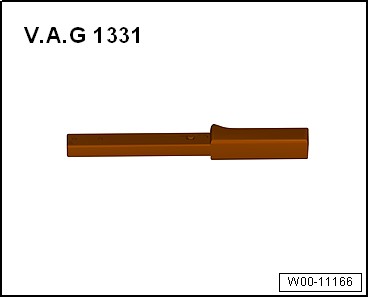

• Drehmomentschlüssel -V.A.G 1331-

VerletzungsgefahrUm Verletzungen durch Metallspäne zu vermeiden, Schutzbrille und Schutzbekleidung tragen.

• Zum einzelnen Ausbau von Teilen der Abgasanlage sind in der Abgasanlage Trennstellen vorgesehen.
• Die Trennstellen sind durch Markierungen auf dem Umfang des Abgasrohrs gekennzeichnet.

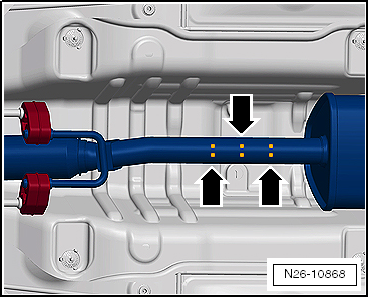

Trennstelle am Vorschalldämpfer

-  Abgasrohr an der mittleren Trennstelle -Pfeil oben- z. B. mit Karosseriesäge -V.A.G 1523A- oder Kettenrohrabschneider -VAS 6254- rechtwinklig trennen.

-  Reparaturdoppelschelle mittig zwischen den äußeren Markierungen -Pfeile unten- positionieren.

-  Die Einbaulage der Klemmschelle beachten  "Einbaulage Klemmhülse".

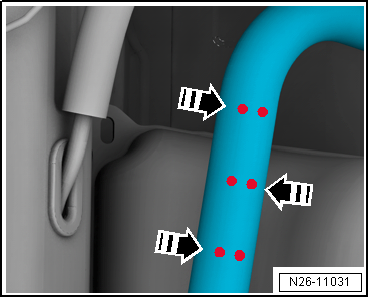

Trennstelle am Abgasendrohr

-  Abgasrohr an der mittleren Trennstelle -Pfeil rechts- z. B. mit Karosseriesäge -V.A.G 1523A- oder Kettenrohrabschneider -VAS 6254- rechtwinklig trennen.

-  Reparaturdoppelschelle mittig zwischen den äußeren Markierungen -Pfeile links- positionieren.

-  Die Einbaulage der Klemmschelle beachten  "Einbaulage Klemmhülse".

Schalldämpfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Falls notwendig, Abgasanlage trennen  "Abgasrohre/Schalldämpfer trennen".

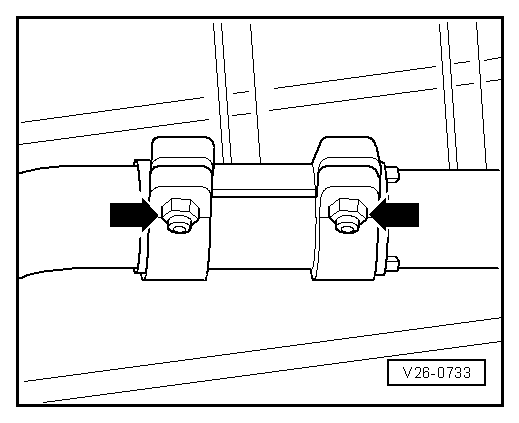

-  Falls vorhanden, Klemmhülse lösen -Pfeile-.

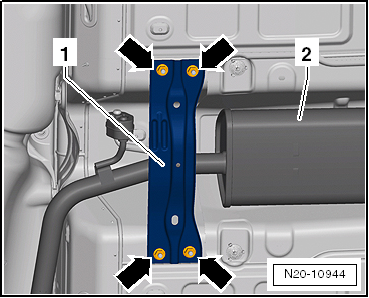

-  Querstrebe -1- am Unterboden -2- abbauen.

-  Muttern -Pfeile- abschrauben.

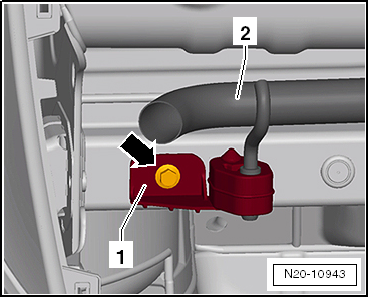

-  Halter -1- hinten für die Abgasanlage -2- abbauen.

-  Schraube -Pfeil- herausdrehen.


Hinweis

Zum Abnehmen des Schalldämpfers wird ein zweiter Mechaniker benötigt.

-  Schalldämpfer abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Einbaulage der Klemmhülse beachten  "Einbaulage Klemmhülse".


Hinweis

• Nach Montagearbeiten an der Abgasanlage darauf achten, dass die Abgasanlage nicht verspannt wird und ausreichend Abstand zum Aufbau hat. Gegebenenfalls Doppelschelle lösen und Schalldämpfer und Abgasrohr so ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und die Aufhängungen gleichmäßig belastet werden.
• Selbstsichernde Muttern sind zu ersetzen.
• Vor der Montage der Sicherungsmuttern Stiftschrauben mit Heißschraubenpaste -N 052.112.00- nach TL 521 12 behandeln.

Anzugsdrehmoment:

Abgasanlage auf Dichtigkeit prüfen

Arbeitsablauf

-  Motor starten und im Leerlauf drehen lassen.

-  Abgasendrohre für die Dauer der Dichtigkeitsprüfung beispielsweise mit Lappen oder Stöpseln verschließen.

-  Verbindungsstellen Abgaskrümmer an Zylinderkopf, Abgasturbolader an Abgasvorrohr usw. durch Abhören auf Dichtigkeit prüfen.

-  Festgestellte Undichtigkeiten beseitigen.

Einbaulage Klemmhülse


Hinweis

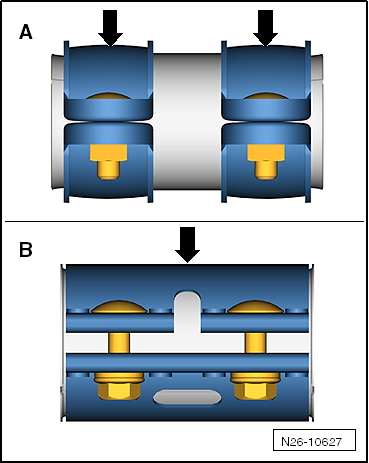

Einsatz der Klemmhülsen mit durchgehender Schelle beachten.

Anzugsdrehmoment und Einbaumaß der Klemmhülse

Klemmhülse -A- mit 2 einzelnen Schellen.

•    Anzugsdrehmoment 25 Nm.
•    Einbaumaß -a- 5 mm (nur für Klemmhülse vorn)

Klemmhülse -B- mit durchgehender Schelle.

•    Anzugsdrehmoment 35 Nm
•    Einbaumaß -a- 8,5 mm (nur für Klemmhülse vorn)

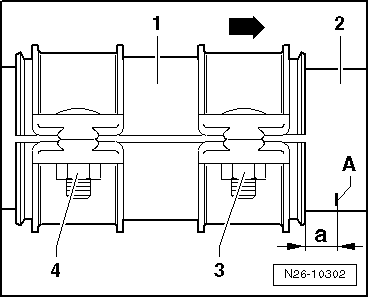

Einbaumaß -a- für Fahrzeuge mit Markierung -A- auf dem Abgasvorrohr

1. Klemmhülse
2. Abgasvorrohr
3. Befestigungsmutter
4. Befestigungsmutter

• a - Einbaumaß
• A - Markierung

Einbaulage der Klemmhülse vorn

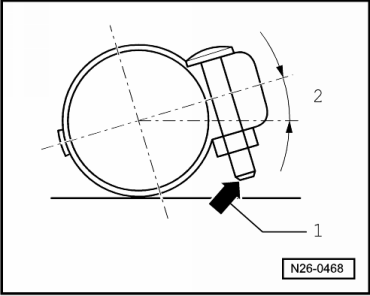

-  Klemmhülse so einbauen, dass das Schraubenende -Pfeil- nicht über die Unterkante der Klemmhülse hinausragt.

• Verschraubung zeigt nach rechts

Einbaulage der Klemmhülse hinten

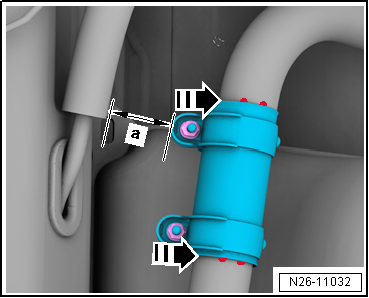

-  Die Klemmhülse ist so einzubauen, dass die Markierungen auf dem Abgasrohr -Pfeile- mit den Enden der Klemmhülse fluchten.

• Verschraubung muss in Fahrtrichtung zeigen.
• Das Maß -a- =26,5 mm ist einzuhalten.
