Volkswagen Up! Reparaturanleitung :: Zentralrohr Schalttafel

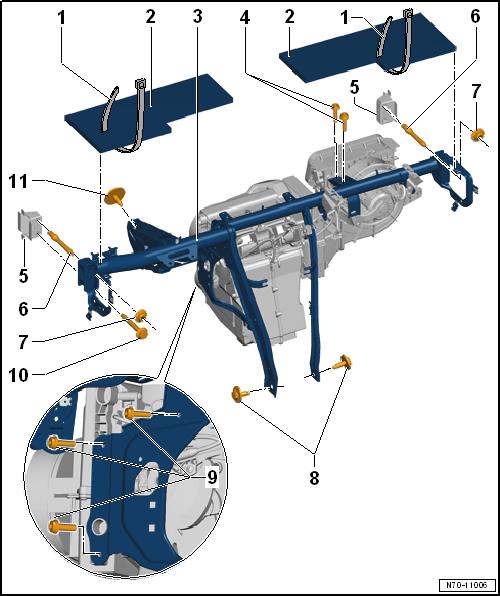

Montageübersicht - Zentralrohr Schalttafel


Hinweis

Werden elektrische Leitungen gelöst oder aus- und eingebaut, ist es hilfreich, Skizzen oder Fotos anzufertigen. Damit wird der ursprüngliche Einbau gewährleistet.

1. Kabelbinder
   • nach jeder Demontage ersetzen
2. Dämpfung
   • mit Kabelbinder an Zentralrohr Schalttafel befestigt
3. Zentralrohr Schalttafel
   • aus- und einbauen
4. Schraube
   • 2 Stück
   • 3,5 Nm
5. Befestigungswinkel
   • mit der Karosserie verschweißt
6. Stiftschraube
   • 2 Stück
   • 20 Nm
7. Mutter
   • 2 Stück
   • 20 Nm
8. Schraube
   • 2 Stück
   • 20 Nm
9. Schraube
   • 3 Stück
   • 3,5 Nm
10. Schraube
    • 1 Stück
    • 20 Nm
11. Schraube
    • befindet sich im Wasserkasten links
    • ersetzen
    • 20 Nm +90º

Zentralrohr Schalttafel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-


Hinweis

Werden elektrische Leitungen gelöst oder aus- und eingebaut, ist es hilfreich, Skizzen oder Fotos anzufertigen. Damit wird der ursprüngliche Einbau gewährleistet.

Ausbauen

-  Schalttafel ausbauen.

-  Kabelbinder aufschneiden und Dämpfung links und rechts ausbauen.

-  Schrauben der Lenksäule herausdrehen und Lenksäule ablassen → Fahrwerk, Achsen, Lenkung.

-  Wasserkastenabdeckung links ausbauen → Karosserie-Montagearbeiten Außen.

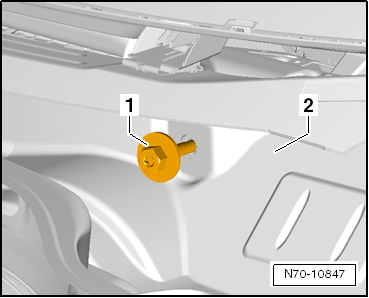

-  Schraube -1- im Wasserkasten herausdrehen.


Hinweis

Schraube -1- beim Einbau vom Zentralrohr Schalttafel ersetzen!

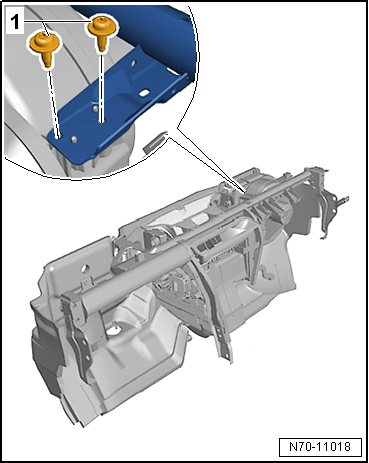

-  Schrauben -1- und -2- herausdrehen.

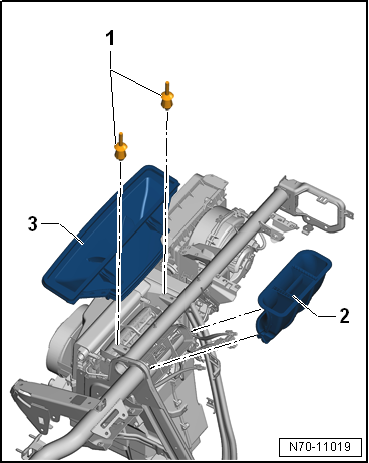

-  Spreizniet -1- entriegeln und nach oben herausnehmen.

-  Zwischenstück für Luftausströmer -3- vom Zentralrohr Schalttafel abnehmen.

-  Zwischenstück für Mittenausströmer -2- vom Heiz- und Klimagerät ausclipsen und abnehmen.

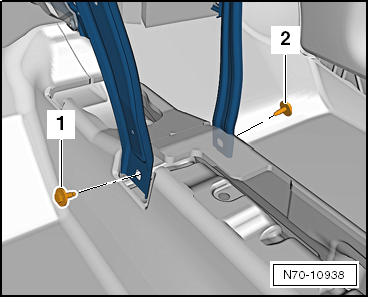

-  Schrauben -1- herausdrehen.

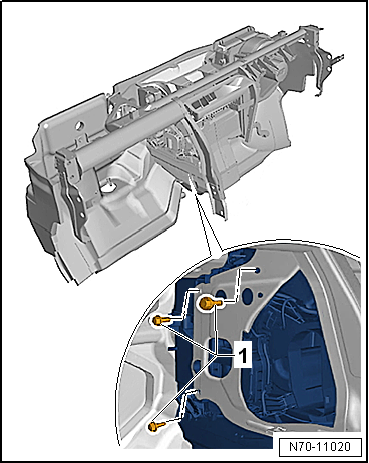

-  Schrauben -1- herausdrehen.


Hinweis

Mit einer Reißnadel im Bereich der Muttern -2- und -3-, die Höhen- und Seitenposition vom Zentralrohr Schalttafel im Fahrzeug markieren.

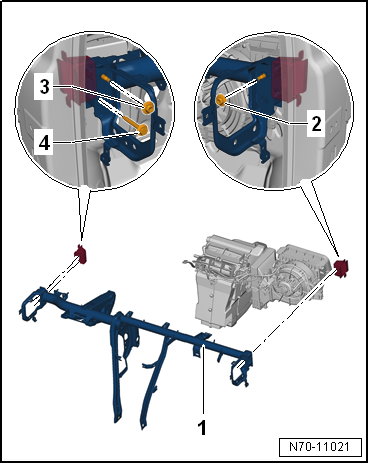

-  Auf der Beifahrerseite die Mutter -2- herausdrehen.

-  Auf der Fahrerseite die Mutter -3- und Schraube -4- herausdrehen.


Hinweis

Vor dem Ausbau prüfen, ob alle Leitungsstränge vom Zentralrohr Schalttafel gelöst sind.

-  Befestigungen der Leitungsstränge vom Zentralrohr Schalttafel -1- lösen.

-  Zentralrohr Schalttafel -2- so weit in den Fahrzeuginnenraum ziehen, bis die Muttern -1- des Relais- und Sicherungshalters -3- zugänglich sind.

-  Muttern -1- des Relais- und Sicherungshalters -3- herausdrehen (4,5 Nm).

-  Zentralrohr Schalttafel -2- vorsichtig durch den Türausschnitt der Beifahrerseite aus dem Fahrzeug herausheben.

Einbauen


Hinweis

• Vor dem Verschrauben des Zentralrohr Schalttafel ist dieses, anhand der beim Ausbau erstellten Markierungen, im Fahrzeug auszurichten.
• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Vor der Montage sind die Kabelbinder der Dämpfung für das Zentralrohr Schalttafel zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
